Taille: 7 pouce
Résolution: 1024*600
Interface: MIPI
Angle de vue: IPS
Luminosité: 500 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

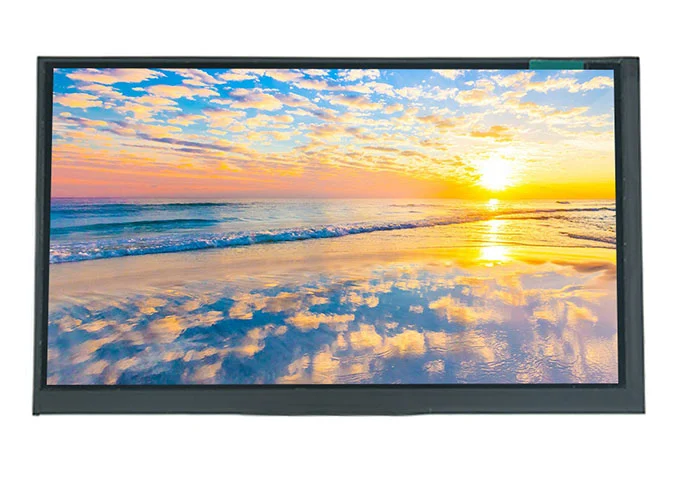

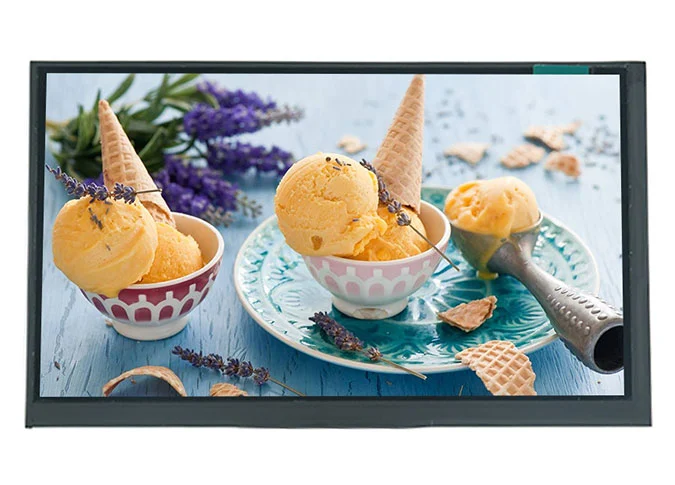

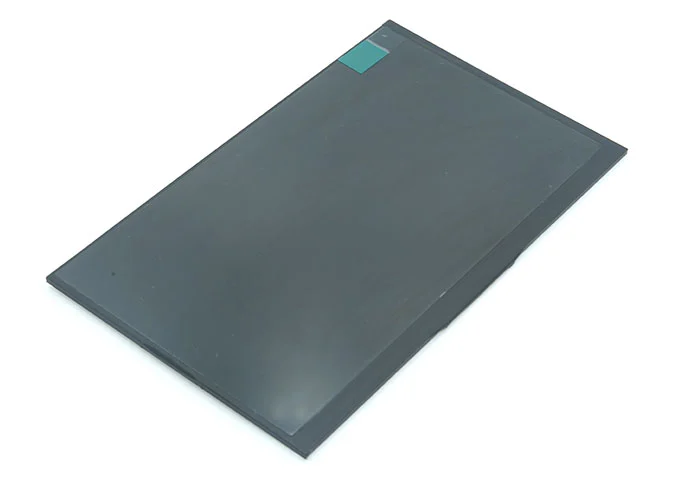

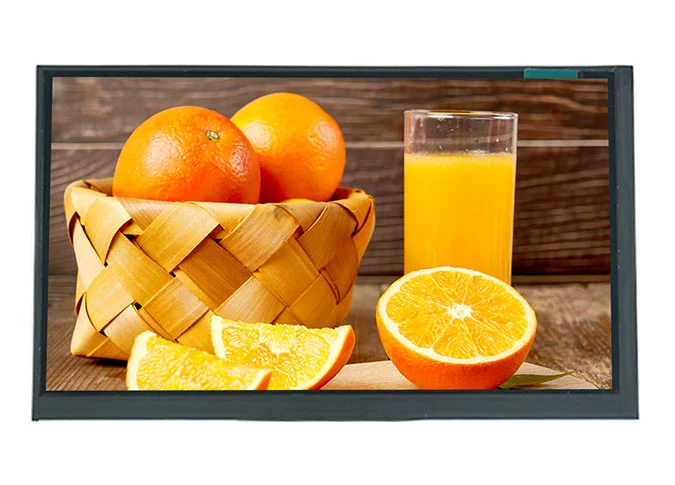

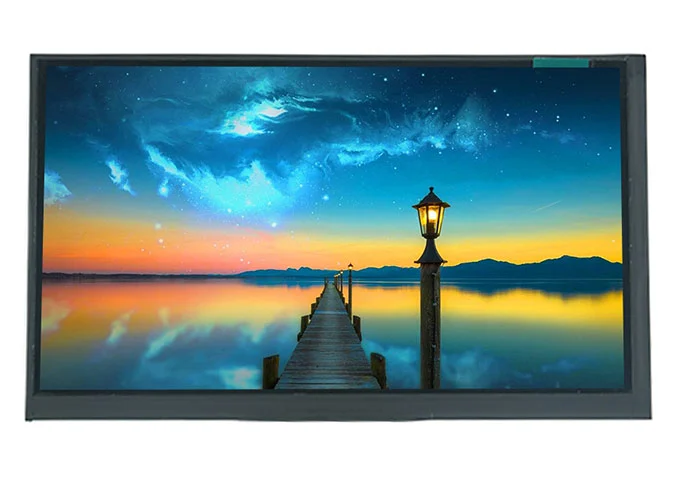

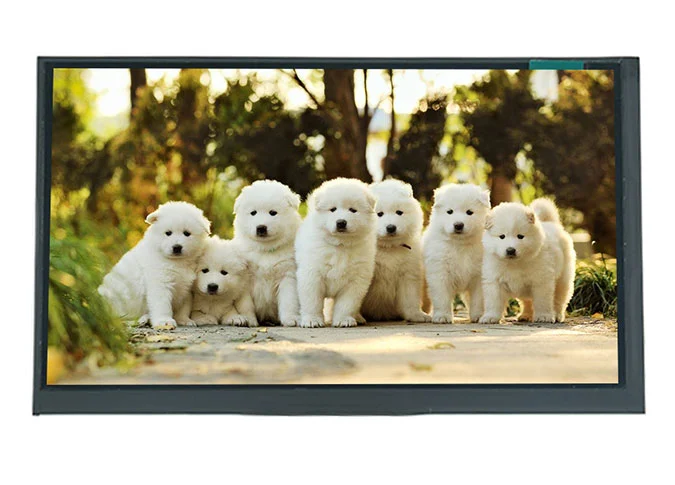

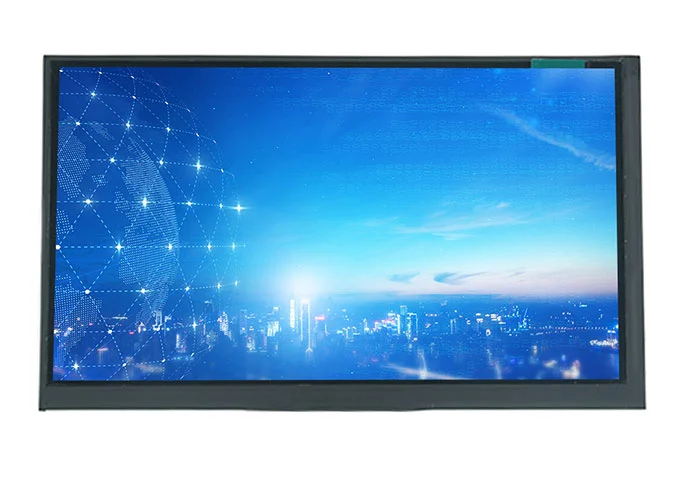

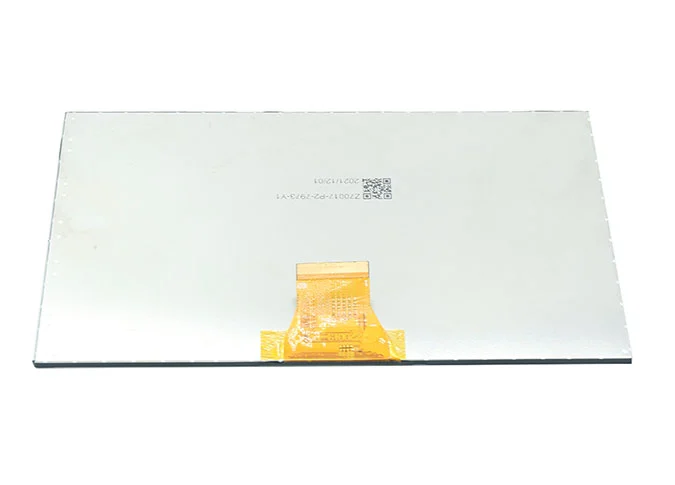

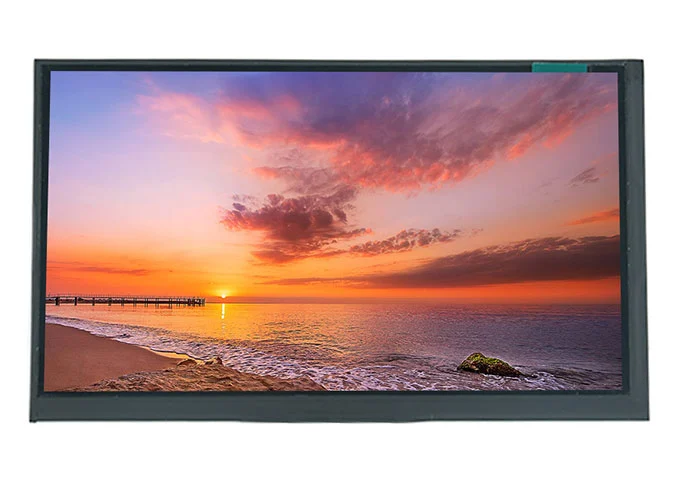

Z70017 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 600 1024 *. La technique IPS (In-plan Switching) fait de ce module LCD 7 "un angle de vue plus large. Ce 3"Écran LCD carréEst intégré EK79007AD-2 pilote EK73217BCGA IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 500cd/m².
Si vous avez des exigences particulières, comme l'interface IC du lecteur, FPC, écran tactile, luminosité, couleur, rétroéclairage, etc., en tant que professionnelFabricant d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
NotreFournisseur de module LCD carréEffectuer ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD horizontal de 7 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-vélo, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, Navigation, publicité d'ascenseur, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V） | pixels |
3 | Pixel Pitch | 50.2 (H)× 143.2 (V） | um |

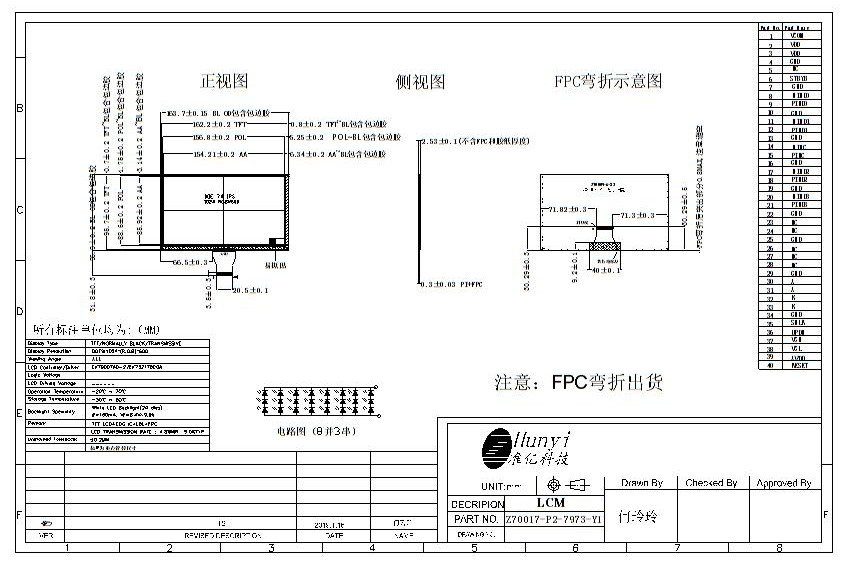

4 | LCM Outline Dimension (Without FPC） | 163.7 (W) × 96.9 (H) × 2.53 (T) | mm |
5 | LCD Outline Dimension | 162.2 (W) × 95.7 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 154.21 (W) × 85.92 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | EK79007AD-2+EK73217BCGA | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.0% Min: 4.8% | - |
13 | LCD Contrast Ratio | Typ.: 800 | - |
14 | FPC Version | Z70013-P2 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/3 Series 8 Parallel (24 lights in total) | - |
19 | Luminance | 510 | nit |
20 | Weight | 0.087 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage |
2-3 | VDD | POWER SUPPLY (1.8V) |
4 | GND | Ground |
5 | NC | No Connection |
6 | STBYB | LCM Standby Mode |
7 | GND | Ground |
8 | NIND0 | Negative MIPI differential data input |
9 | PIND0 | Positive MIPI differential data input |
10 | GND | Ground |
11 | NIND1 | Negative MIPI differential data input |
12 | PIND1 | Positive MIPI differential data input |
13 | GND | Ground |
14 | NINC | Negative MIPI differential CLOCK input |
15 | PINC | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | NIND2 | Negative MIPI differential data input |
18 | PIND2 | Positive MIPI differential data input |
19 | GND | Ground |
20 | NIND3 | Negative MIPI differential data input |
21 | PIND3 | Positive MIPI differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-28 | NC | No Connection |
29 | GND | Ground |
30-31 | A | POWER SUPPLY+ FOR BACKLIGHT ANODE |
32-33 | K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34 | GND | Ground |
35 | SHLR | Source right or left sequence control PIN |
36 | UPDN | Gate up or down scan control PIN |
37 | VGH | TFT Gate ON Voltage |
38 | VGL | TFT Gate OFF Voltage |
39 | AVDD | Power For Analog Circuit |
40 | RESET | LCM RESET PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
