Taille: 7 pouce
Résolution: 600*1024
Zone active: 89.28*152.37mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 400 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

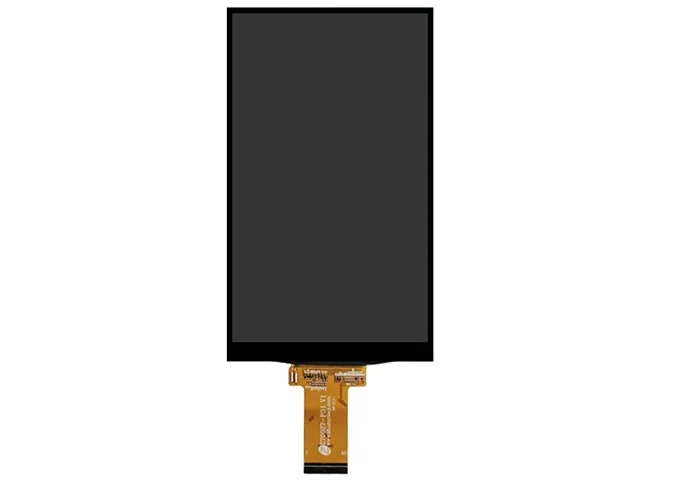

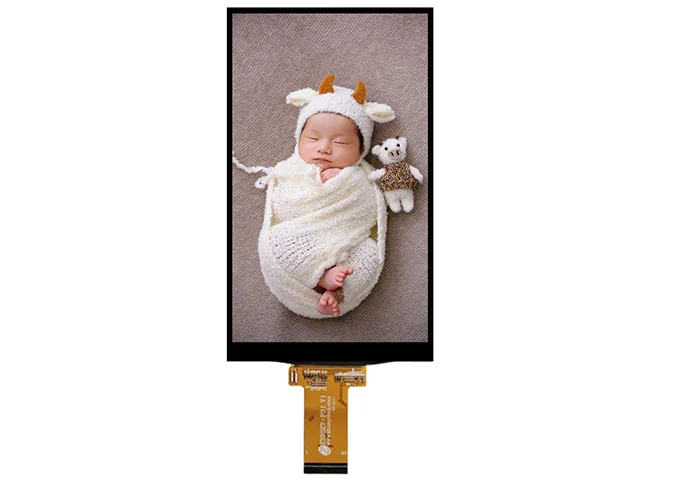

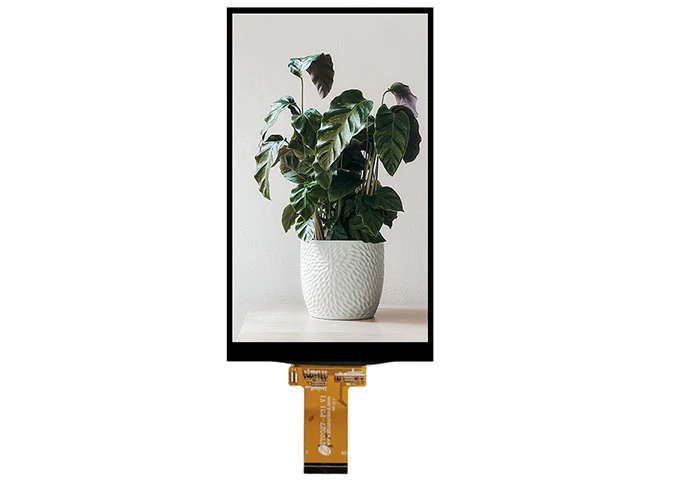

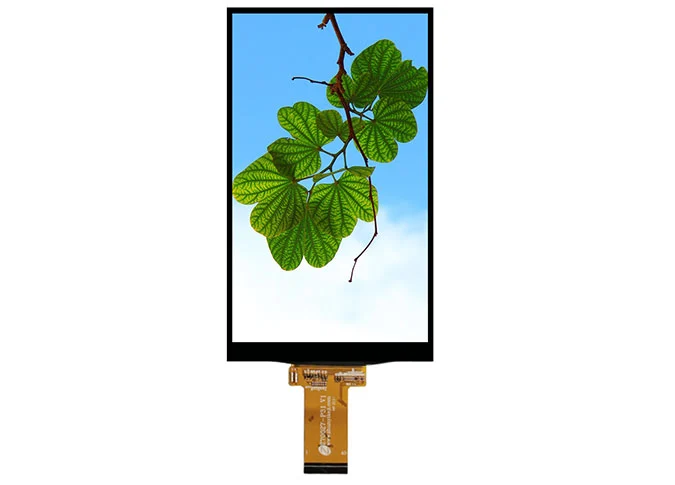

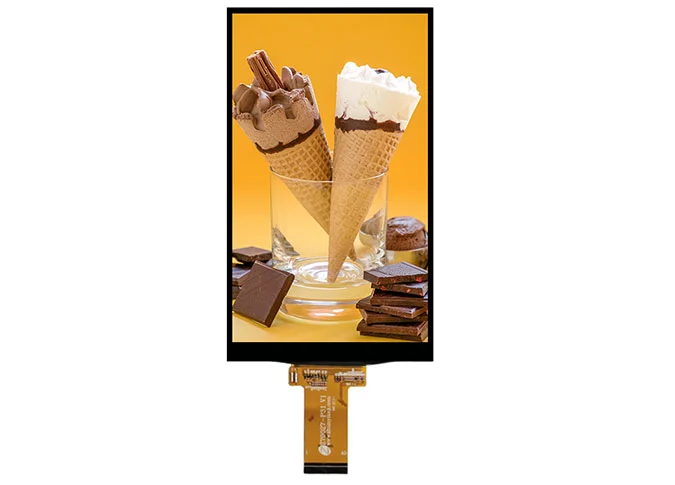

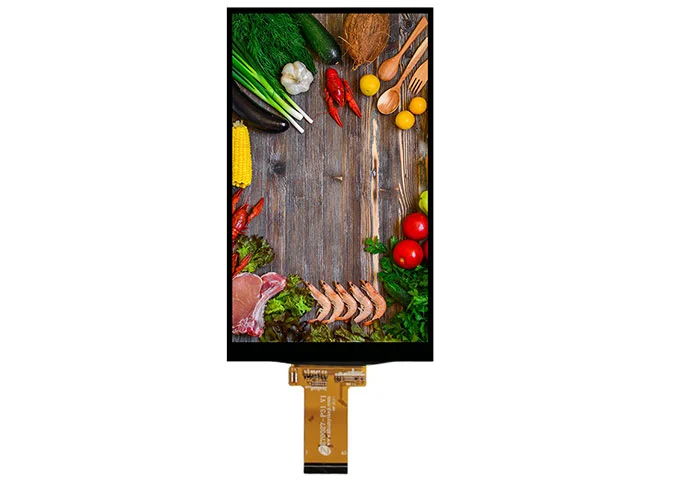

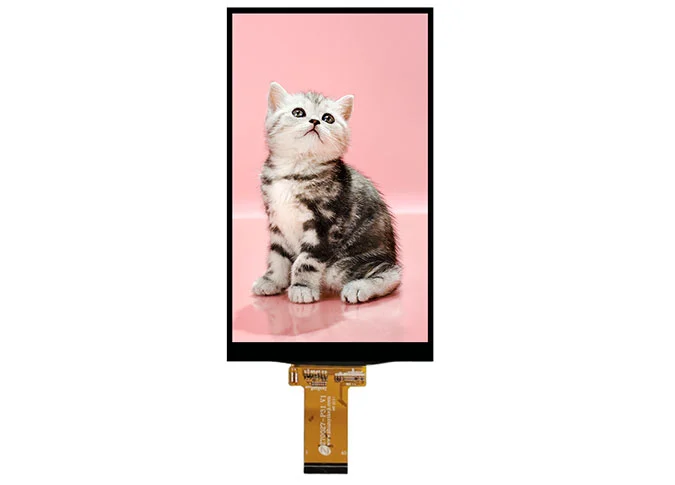

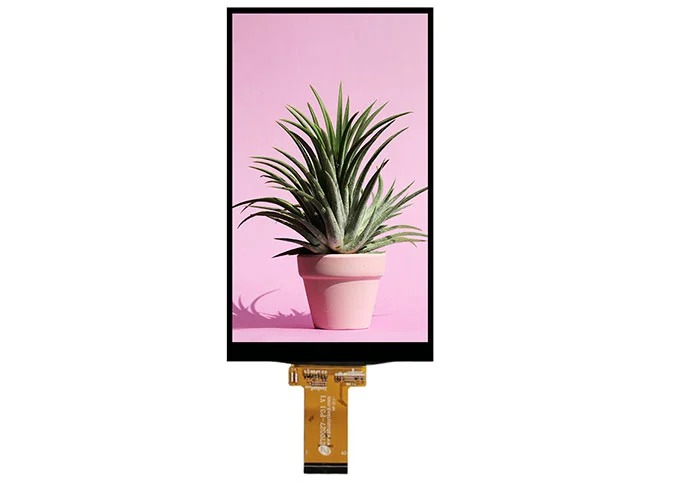

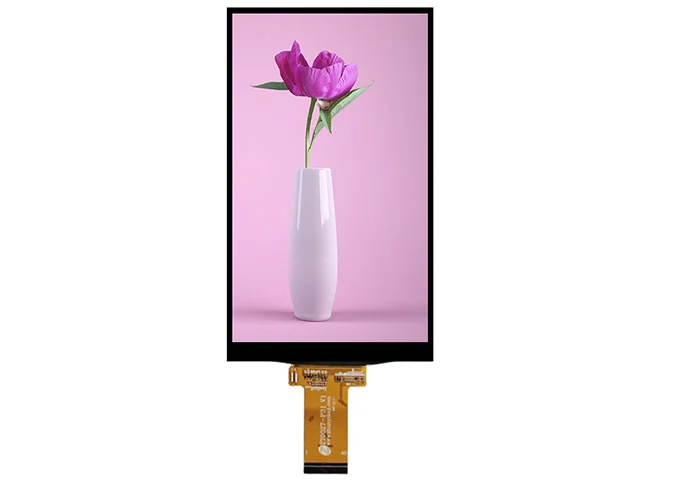

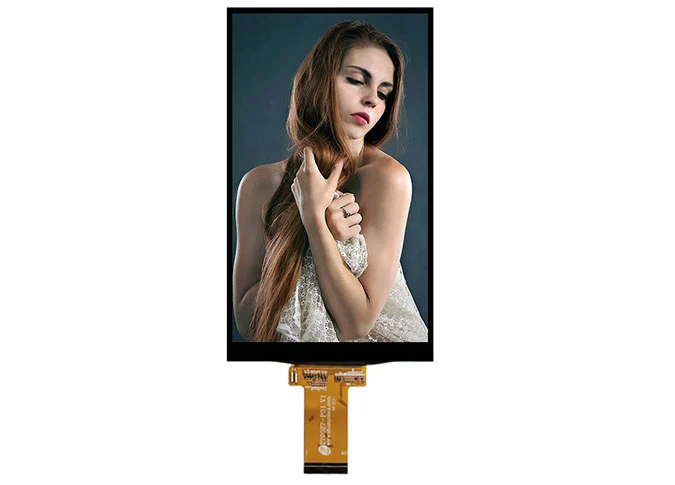

Z70027 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1024 600 *. La technique IPS (In-plan Switching) fait de ce module LCD 7 "un angle de vue plus large. Cet écran LCD est intégré OTA7290B-C pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 400cd/m².
Si vous avez des exigences particulières, telles que le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc.Chine fabricant LCD personnalisé, Nous pouvons également personnaliser pour vous.
En tant queChine fournisseur d'affichage LCDNotre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 7 pouces est largement utilisé en médecine, sonnette visuelle, vente, méchine d'apprentissage, ventilateurs, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industries, portable, extérieur, HMI, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, La publicité d'ascenseur, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V） | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V） | um |

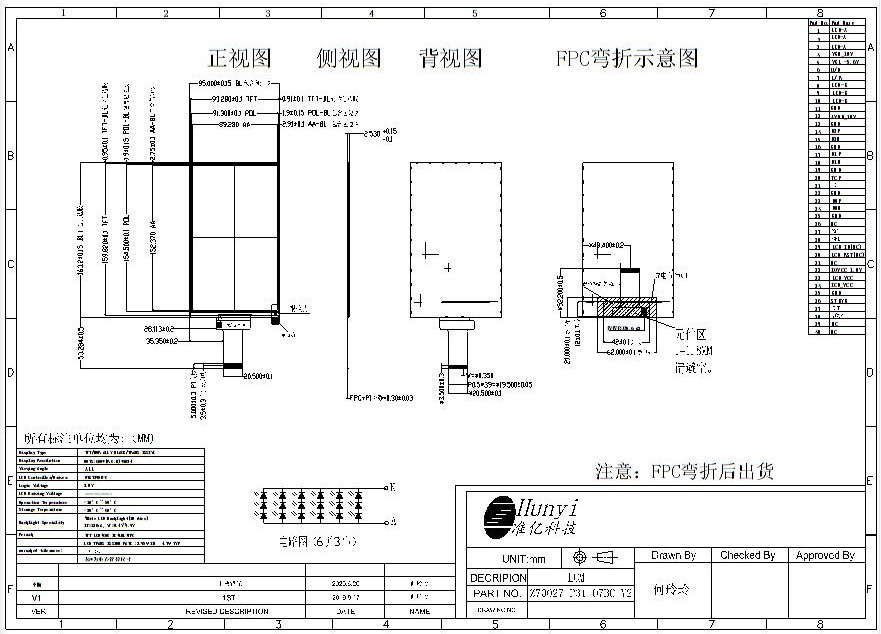

4 | LCM Outline Dimension (Without FPC） | 95 (W) × 163.2 (H) × 2.53 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) × 152.37 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | Z70027-P31 V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 380 | nit |
20 | Weight | 0.080 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
4 | VGH | TFT Gate ON Voltage (18V) |
5 | VGL | TFT Gate OFF Voltage (-5.6V) |
6 | U/D | Gate up or down scan control PIN |
7 | L/R | Source right or left sequence control PIN |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | AVDD | Power For Analog Circuit (10V) |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | TCP | Positive MIPI differential CLOCK input |
21 | TCN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCD_ID(NC) | LCM ID PIN (No Connection) |
30 | LCD_RESET(NC) | LCM RESET PIN (No Connection) |
31 | NC | No Connection |
32 | IOVCC | I/O POWER SUPPLY(1.8V) |
33-34 | LCD_VCC | POWER SUPPLY |
35 | GND | Ground |
36 | STBYB | LCM Standby Mode PIN |
37 | GND | Ground |
38 | VCOM | Common Voltage |
39-40 | NC | No Connection |
LCD_RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
