Taille: 7 pouce
Résolution: 1024*600
Zone active: 154.21*85.92mm
Interface: RGB
Angle de vue: IPS
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

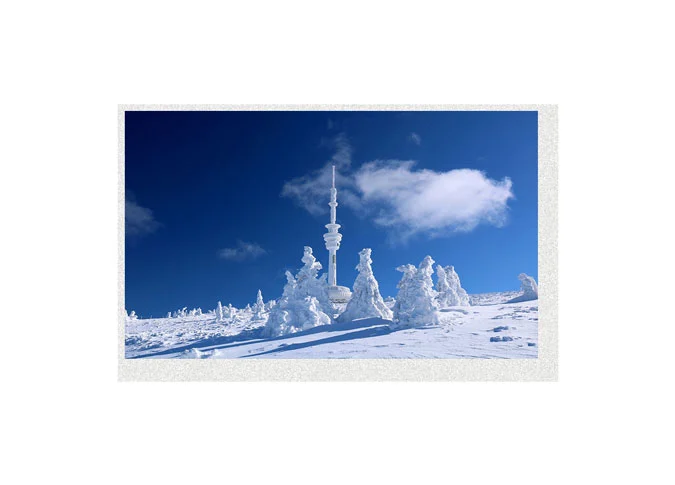

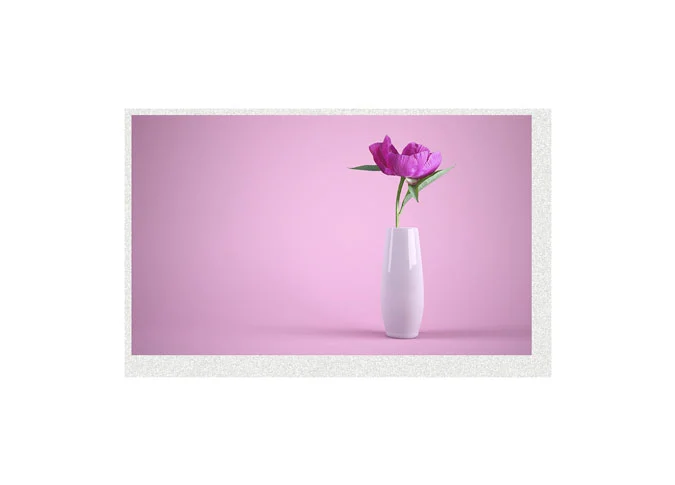

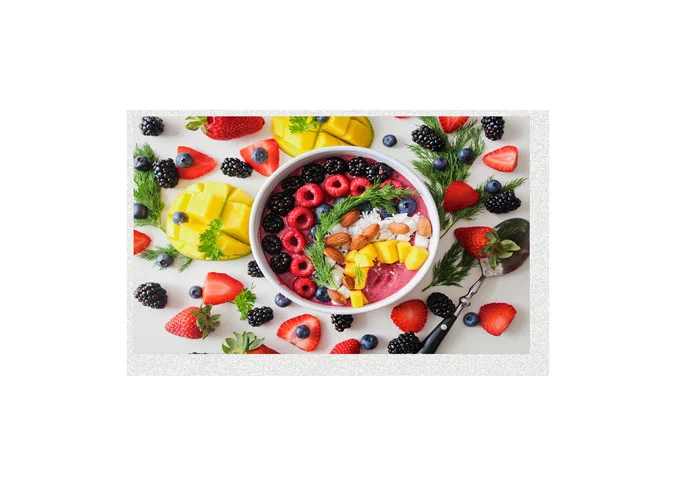

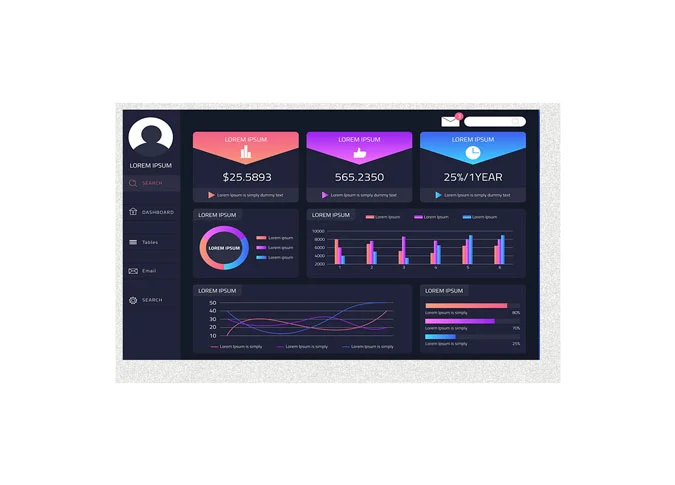

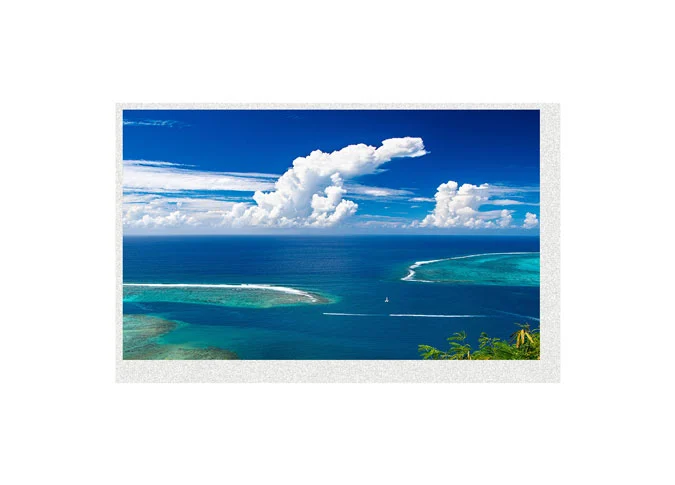

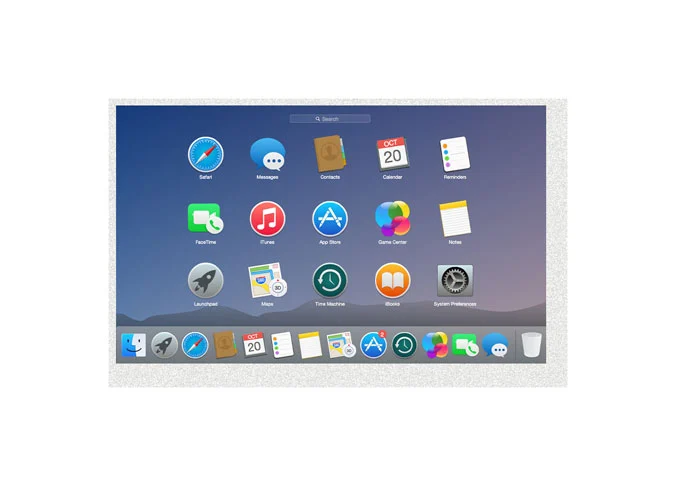

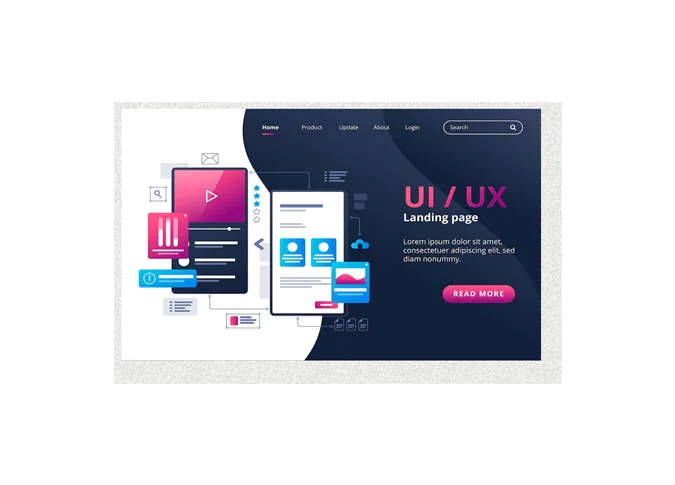

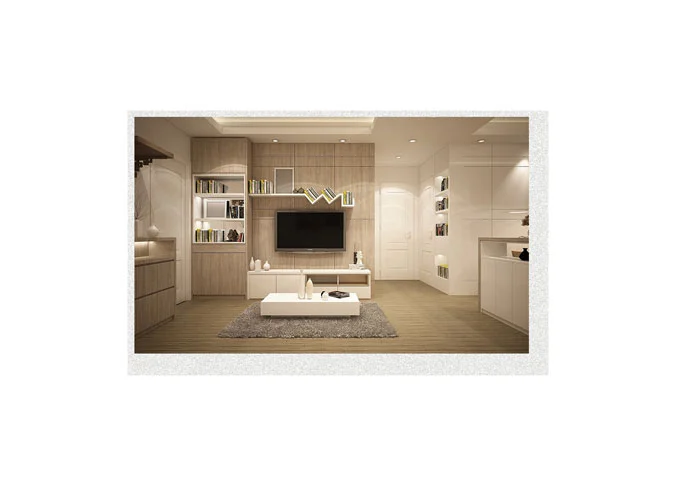

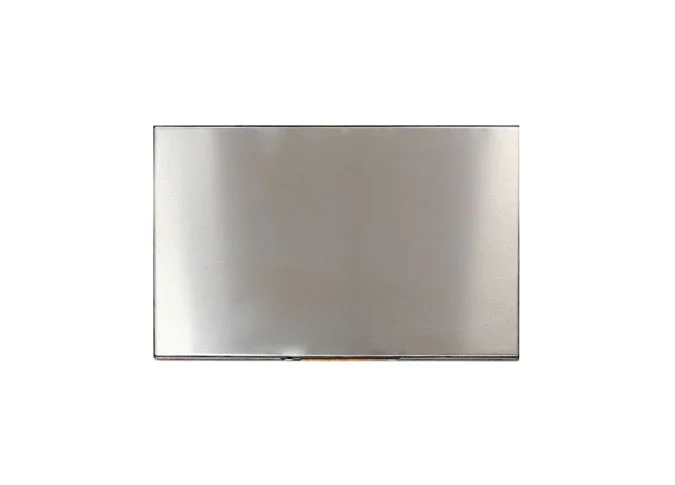

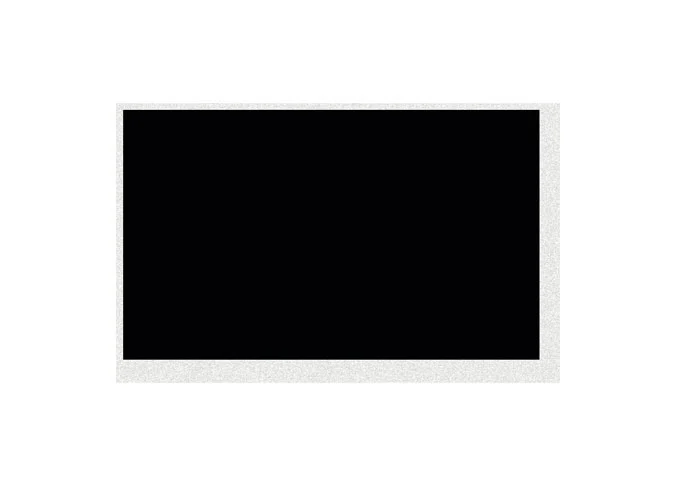

Z70048 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 600 1024 *. La technique IPS (In-plan Switching) fait de ce module LCD 7 "un angle de vue plus large. Cet écran LCD est intégré au pilote IC EK79001H. Ce module LCD TFT a-Si est doté d'une interface RVB.
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, luminosité, couleur, rétroéclairage, etc., nous pouvons fournirChine TFT LCD module d'affichagePour vous.
En tant queChine LCD module fabricant, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'horizontal 7 poucesChine TFT écran tactileEst largement utilisé en médecine, sonnette visuelle, vente, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, publicité d'ascenseur, etc.
Item | Main Display | Unit |
Number of Pixels | 1024 * RGB * 600 | Pixel |

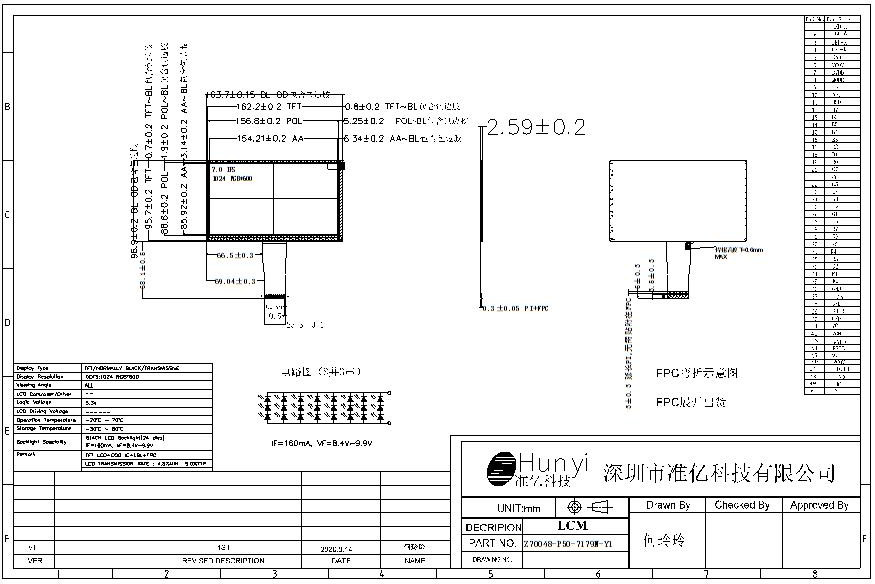

LCM Outline Dimension | 163.70 (W) * 96.9 (H) * 2.59 (T) | mm |
LCD Outline Dimension | 162.20 (W) * 95.70 (H) * 1.0 (T） | mm |
Active Area | 154.21 (W) * 85.92 (H) | mm |
Pixel Pitch | 0.0502 (W) * 0.1432 (H) | mm |
Display Mode | Normally Black | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 5.0%; Min: 4.8% | |
LCD Contrast Ratio | Typ: 800 | |
FPC Version | Z70048-P50 V1 | |
Interface | RGB | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight Arrangement | LED / 3series 8 parallel | |
Luminance | - | |
Weight | - |
Pin NO. | PIN DEF. | FUNCTION DESC. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
3 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
5 | GND | Ground |
6 | VCOM | Common Voltage |
7 | VDD | Power for Digital Circuit (3.3V) |
8 | MODE | DE / HV mode select for LVDS mode. |
9 | DE | Data Enable |
10 | VS | Vertical synchronize Signal |
11 | HS | Horizontal synchronize Signal |
12-19 | B7-B0 | Data bus |
20-27 | G7-G0 | Data bus |
28-35 | R7-R0 | Data bus |
36 | GND | Ground |
37 | DCLK | Pixel Clock |
38 | GND | Ground |
39 | SHLR | Source Right or Left sequence |
40 | UPDN | Gate Up or Down scan control |
41 | VGL | Gate OFF Voltage (-6V) |
42 | VGH | Gate ON Voltage (18V) |
43 | AVDD | Power for Analog Circuit (9.6V) |
44 | RESET | Global reset pin (3.3V) |
45 | NC | NC |
46 | VCOM | Common Voltage |
47 | DITHB | Dithering Function |
48 | GND | Ground |
49 | NC | NC |
50 | NC | NC |
