Taille: 7 pouce
Résolution: 1024*600
Zone active: 154.21*85.92mm
Interface: MIPI
Angle de vue: IPS
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

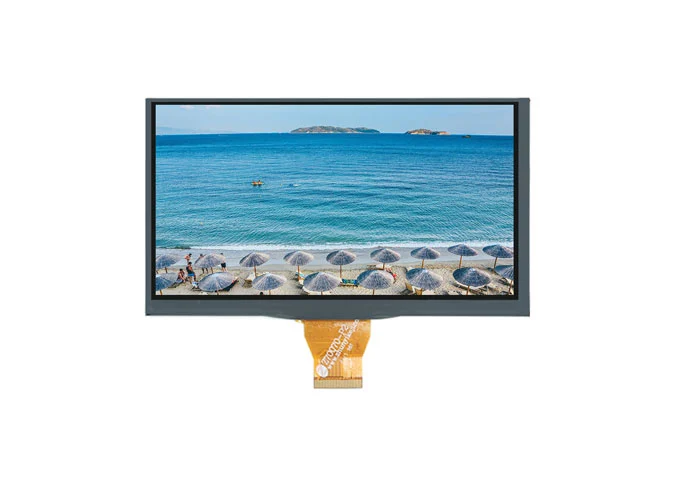

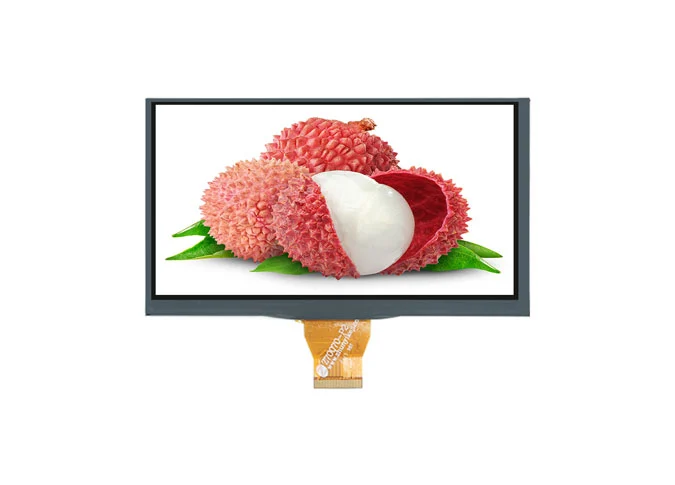

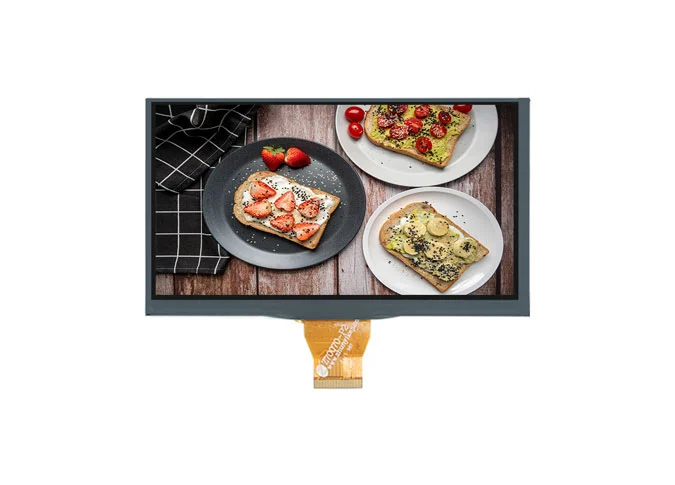

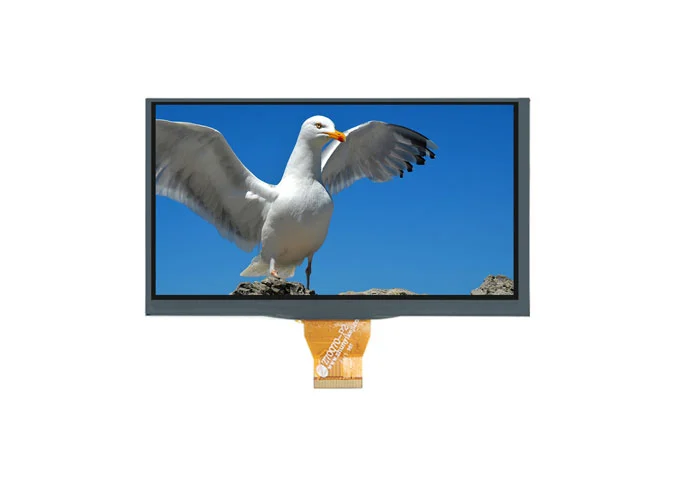

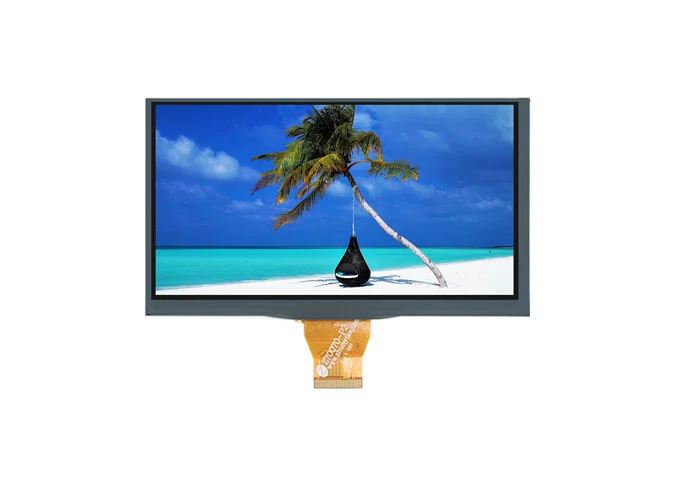

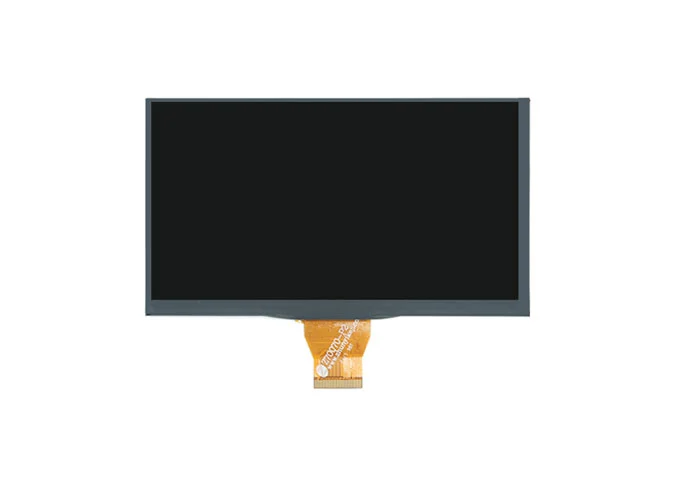

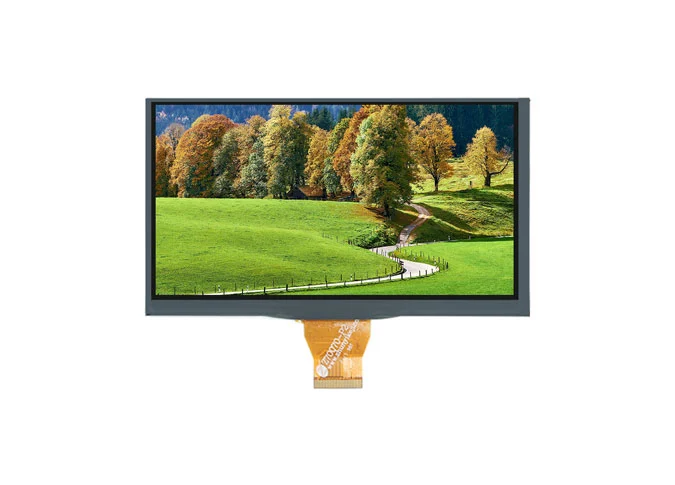

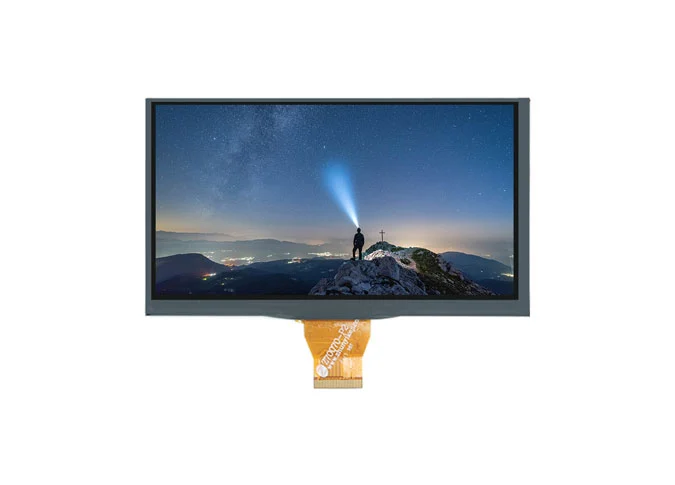

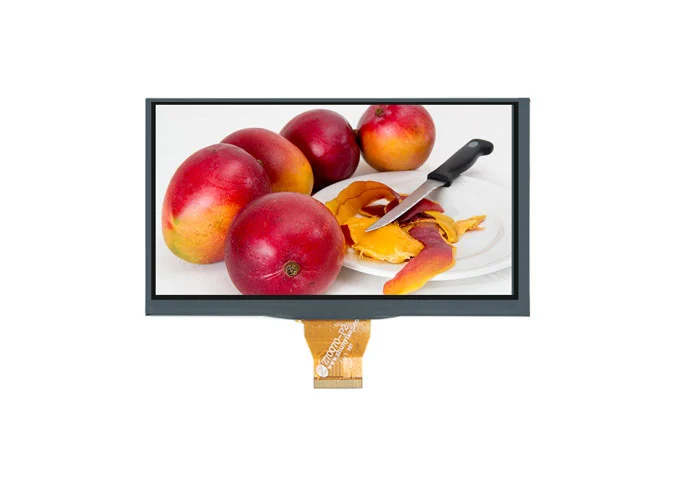

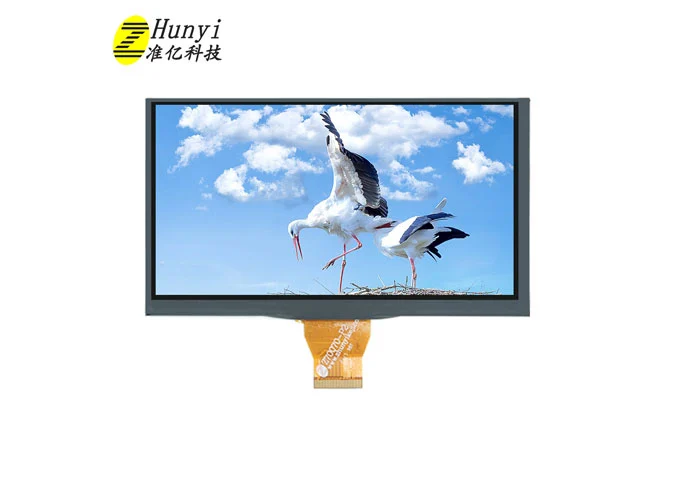

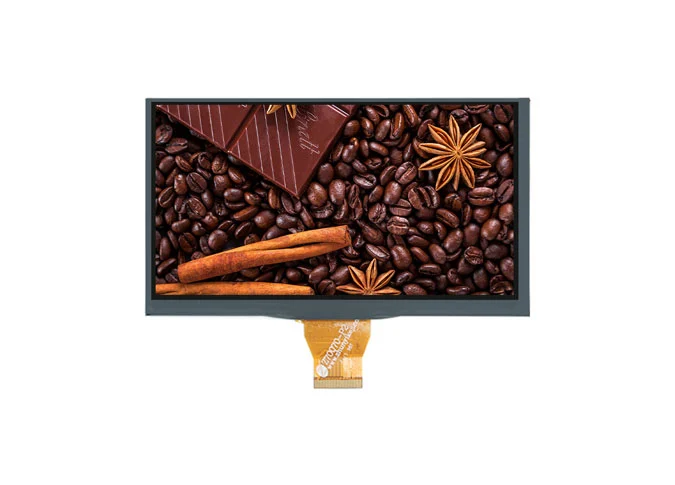

Z70049 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 600 1024 *. La technique IPS (In-plan Switching) fait de ce module LCD 7 "un angle de vue plus large. CeciModule d'affichage LCD en grosEst intégré EK79007AD-2 pilote EK73217BCGA IC. Ce module LCD TFT a-Si est fourni avec l'interface MIPI.
Si vous avez des exigences particulières, telles que l'interface IC du lecteur, FPC, écran tactile, luminosité, couleur, rétroéclairage, etc., en tant queFournisseur d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
NotreModule d'affichage usineEffectuer ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD horizontal de 7 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-vélo, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, Navigation, publicité d'ascenseur, etc.
Item | Main Display | Unit |
Number of Pixels | 1024 * RGB * 600 | Pixel |

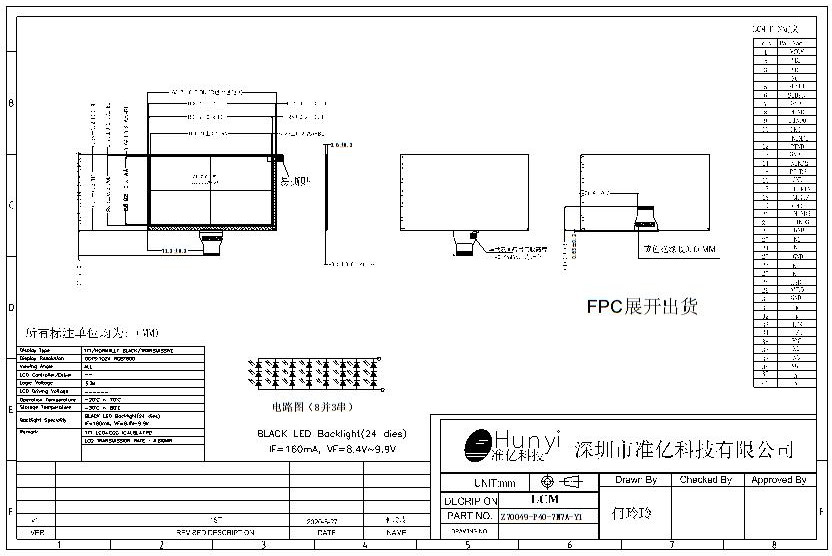

LCM Outline Dimension | 163.70 (W) * 96.9 (H) * 2.59 (T) | mm |
LCD Outline Dimension | 162.20 (W) * 95.70 (H) * 1.0 (T) | mm |
Active Area | 154.21 (W) * 85.92 (H) | mm |
Pixel Pitch | 0.0502 (W) * 0.1432 (H) | mm |
Display Mode | Normally Black | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 5.0%; Min: 4.8% | |
LCD Contrast Ratio | Typ: 800 | |
FPC Version | Z70049-P40 V1 | |
Interface | LVDS | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 3 series 8 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage (3.15V) |
2-3 | VDD | POWER SUPPLY (3.3V） |
4 | NC | NC |
5 | RES | Reset pin (3.3V） |
6 | STBYB | Standby mode, normally pull high STBYB= "1", normal operation STBYB= "0", timing control, source driver will turn off, all output are high-Z |
7 | GND | Ground |
8 | D0-N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
9 | D0-P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
10 | GND | Ground |
11 | D1-N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | D1-P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
13 | GND | Ground |
14 | D2-N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
15 | D2-P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
16 | GND | Ground |
17 | CLK-N | MIPI-DSI CLOCK differential signal input pin |
18 | CLK-P | MIPI-DSI CLOCK differential signal input pin |
19 | GND | Ground |
20 | D3-N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
21 | D3-P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
22 | GND | Ground |
23-24 | NC | NC |
25 | GND | Ground |
26-27 | NC | NC |
28 | HSD | In LVDS interface connected HSD to FPC for pin setting HSD= "L": 8 bit HSD= "H": 6 bit |
29 | AVDD | Power for Analog Circuit (9.6V) |
30 | GND | Ground |
31-32 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33 | L/R | SHLR |
34 | U/D | UPDN |
35 | VGL | Gate OFF Voltage (-6V) |
36-37 | NC | NC |
38 | VGH | Gate ON Voltage (18V) |
39-40 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
