Taille: 7 pouce
Résolution: 1024*600
Zone active: 154.21*85.92mm
Interface: RGB
Angle de vue: IPS
Luminosité: 700 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

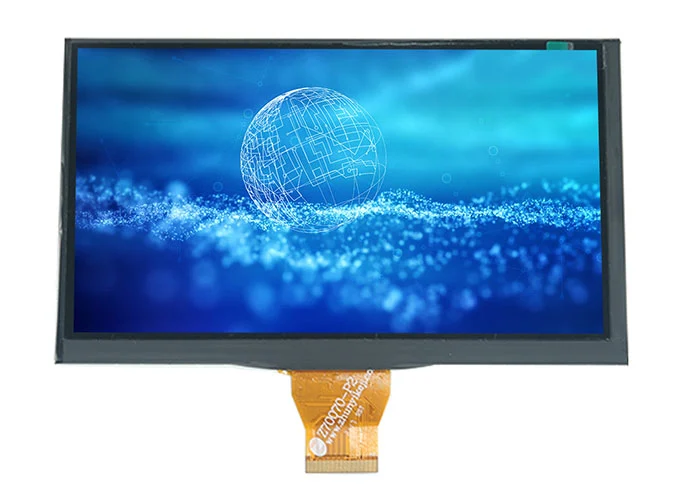

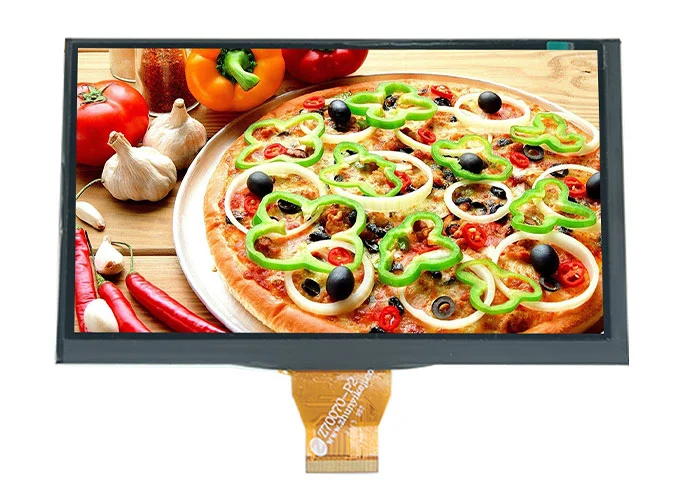

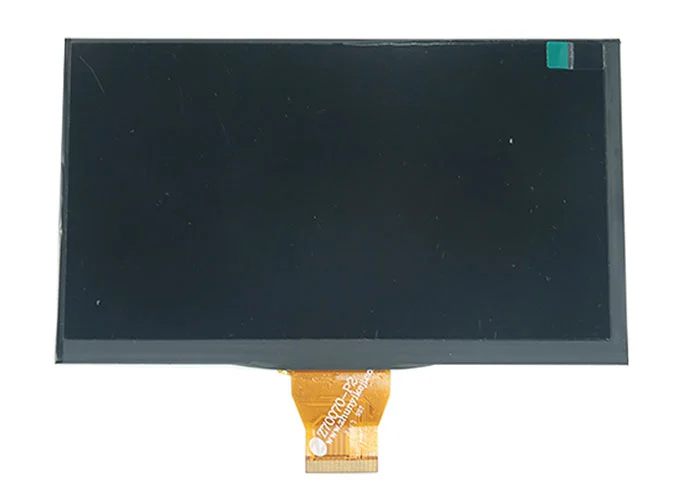

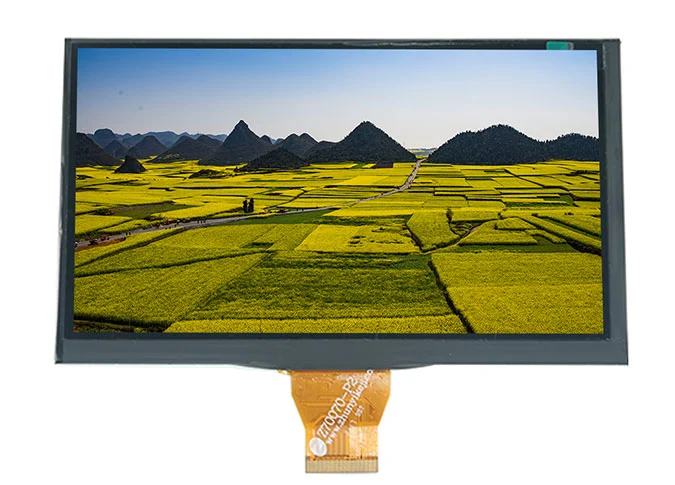

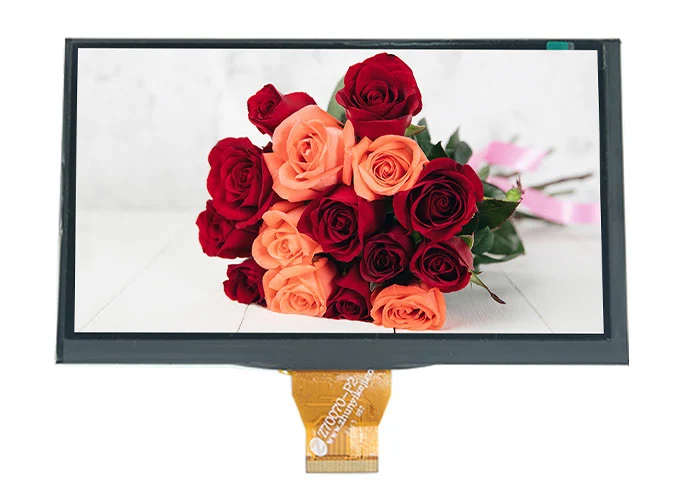

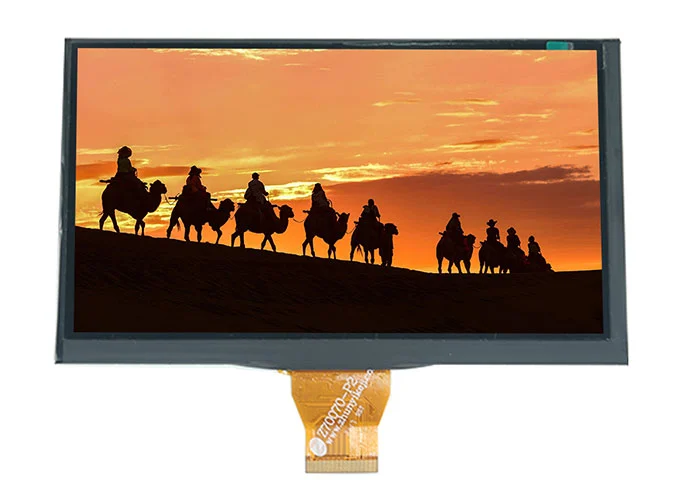

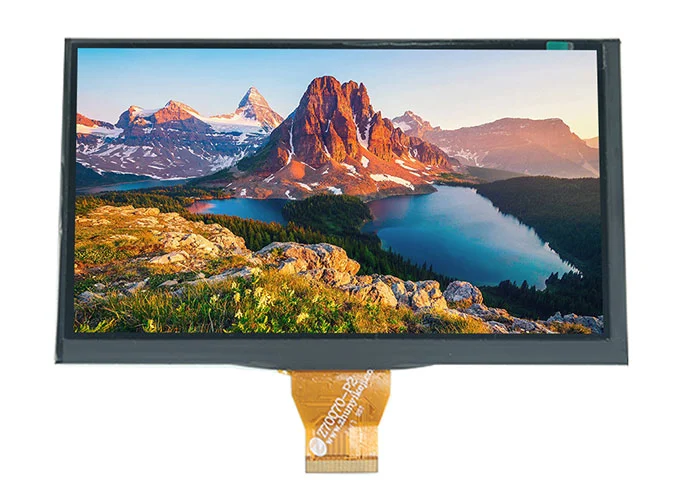

Z70069 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 600 1024 *. La technique IPS (In-plan Switching) fait de ce module LCD 7 "un angle de vue plus large. Cet écran LCD est intégré au pilote EK79001HN EK73215BCGA IC. Ce module LCD TFT a-Si est doté d'une interface RVB de luminosité de 700cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, luminosité, couleur, rétroéclairage, etc., nous pouvons également personnaliser pour vous.
Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 7 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie,LCD portable, Extérieur, HMI, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, publicité d'ascenseur, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V） | pixels |
3 | Pixel Pitch | 50.2 (H) × 143.2 (V） | um |

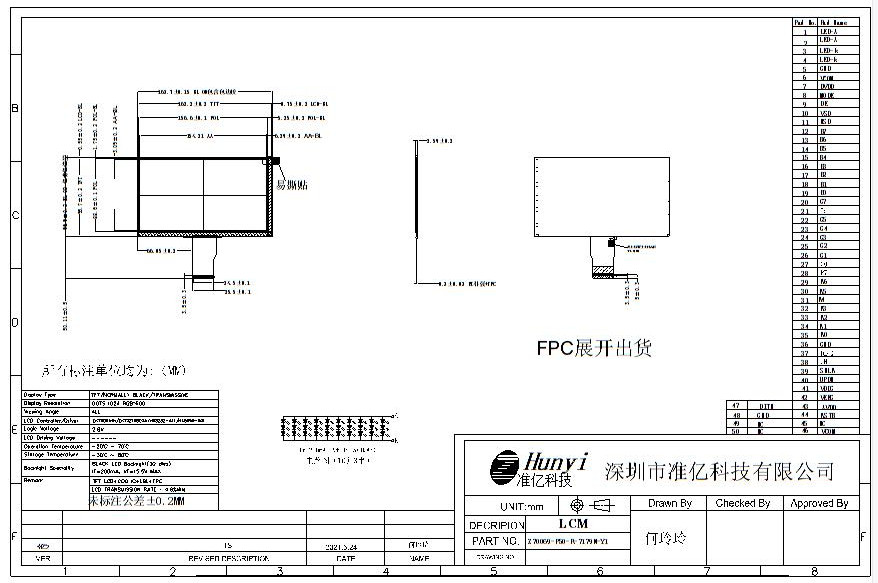

4 | LCM Outline Dimension (Without FPC） | 163.7 (W) × 96.9 (H) × 2.59 (T) | mm |
5 | LCD Outline Dimension | 162.2 (W) × 95.7 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 154.21 (W) × 85.92 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | EK79001HN+EK73215BCGA | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.0% Min: 4.8% | - |
13 | LCD Contrast Ratio | Typ.: 800 | - |
14 | FPC Version | Z70042-HB2509-R V1 | - |
15 | Interface | RGB | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/3 Series 10 Parallel (30 lights in total) | - |
19 | Luminance | 710 | nit |
20 | Weight | 0.088 | kg |
| 8 | MODE | DE / HV mode select mode PIN |
| 9 | DE | Data Enable |
| 10 | VSD | Vertical synchronize Signal |
| 11 | HSD | Horizontal synchronize Signal |
| 12-19 | B7-B0 | DATA BUS |
| 20-27 | G7-G0 | DATA BUS |
| 28-35 | R7-R0 | DATA BUS |
| 36 | GND | Ground |
| 37 | DCLK | Pixel clock signal in RGB I/F |
| 38 | GND | Ground |
| 39 | SHLR | Source right or left sequence control PIN |
| 40 | UPDN | Gate up or down scan control PIN |
| 41 | VDDE | TFT Gate ON Voltage |
| 42 | VEEG | TFT Gate OFF Voltage |
| 43 | AVDD | Power For Analog Circuit |
| 44 | RSTB | LCM RESET PIN |
| 45 | NC | No Connection |
| 46 | VCOM | Common Voltage |
| 17 | DITH | Dithering function enable control PIN |
| 48 | GND | Ground |
| 49-50 | NC | No Connection |
| RESET voltage should be consistent with VDDI voltage, otherwise it maybe black screen fault when power on. | ||
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
