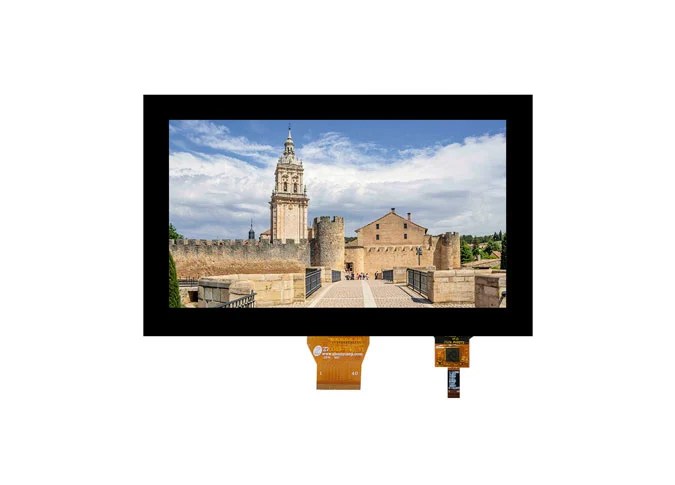

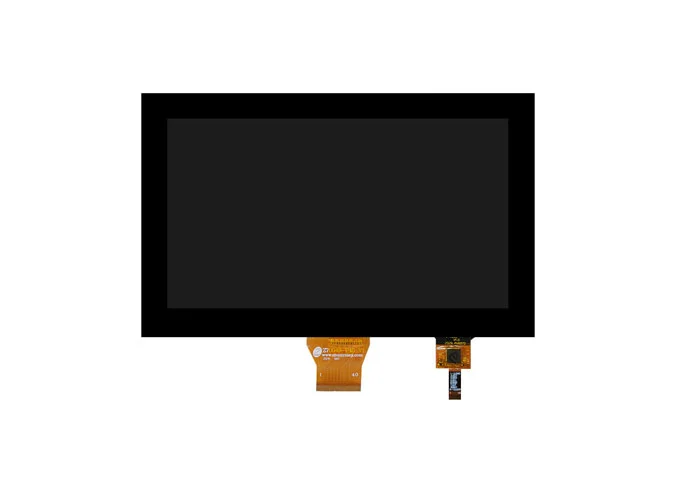

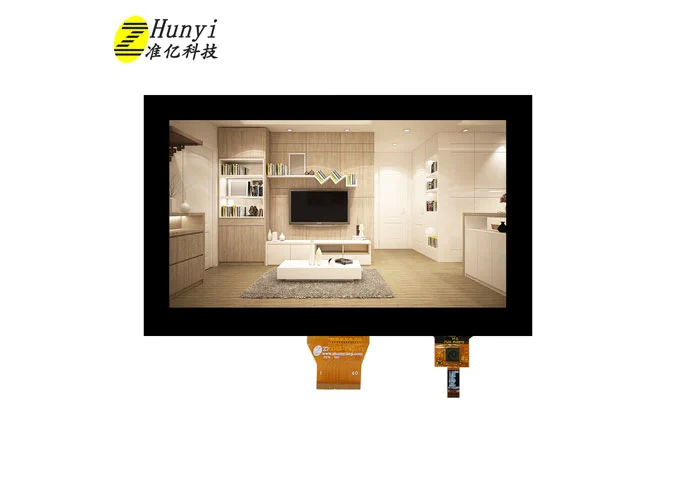

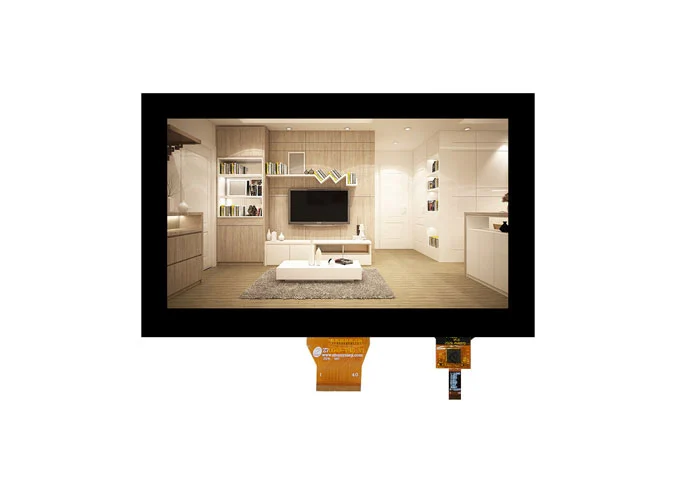

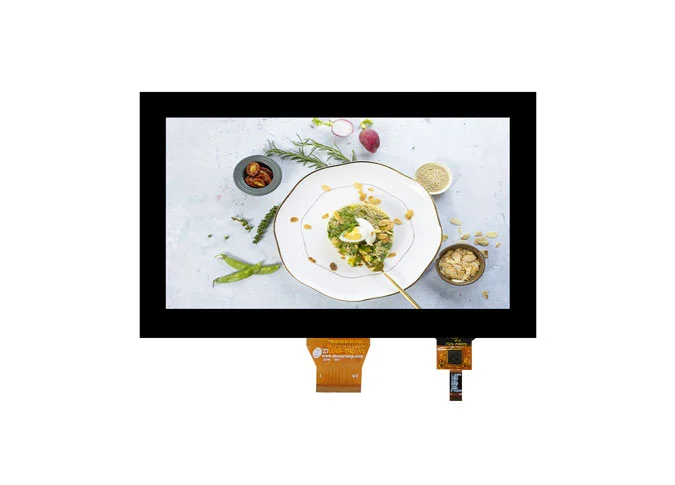

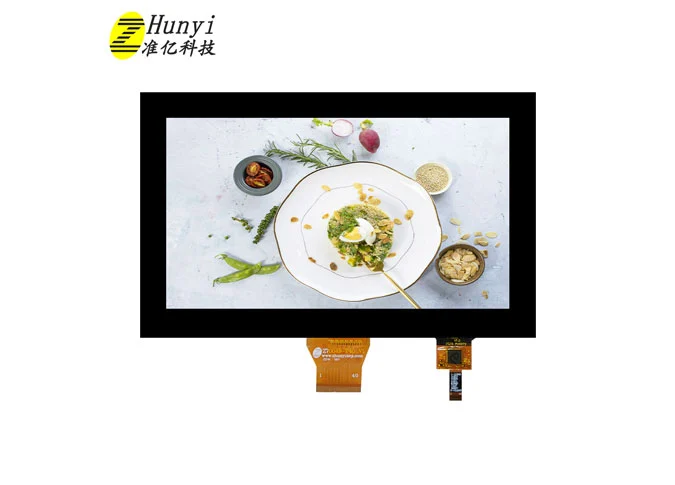

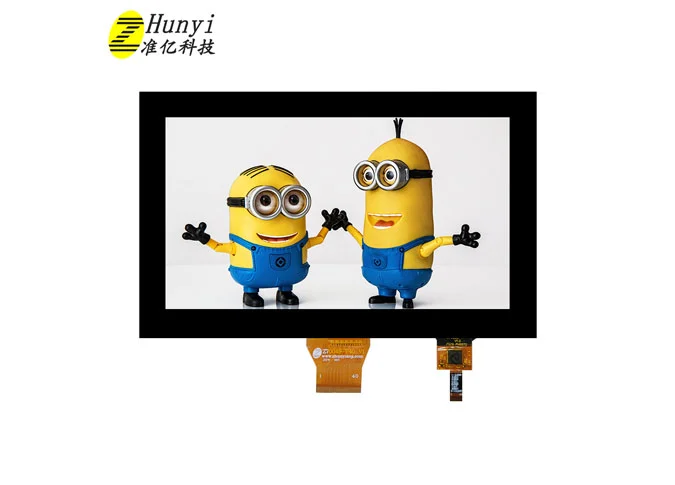

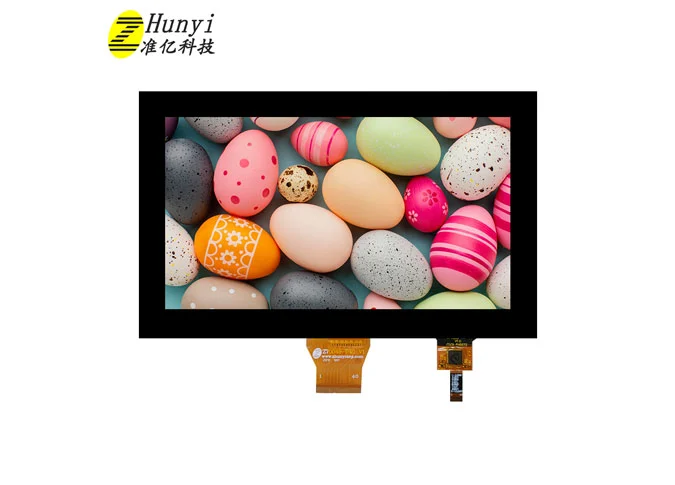

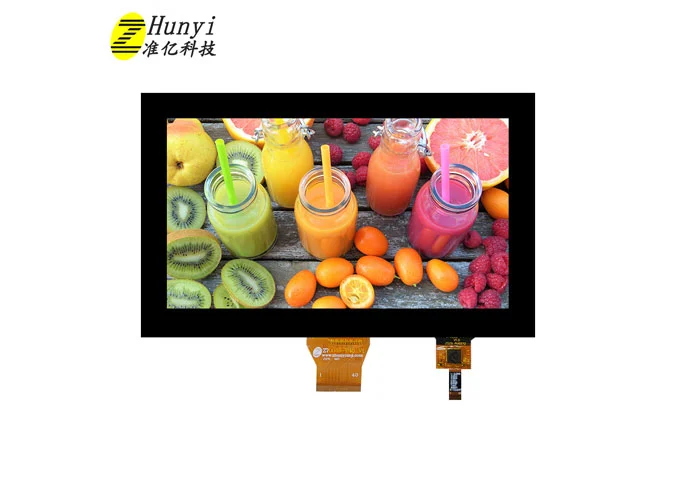

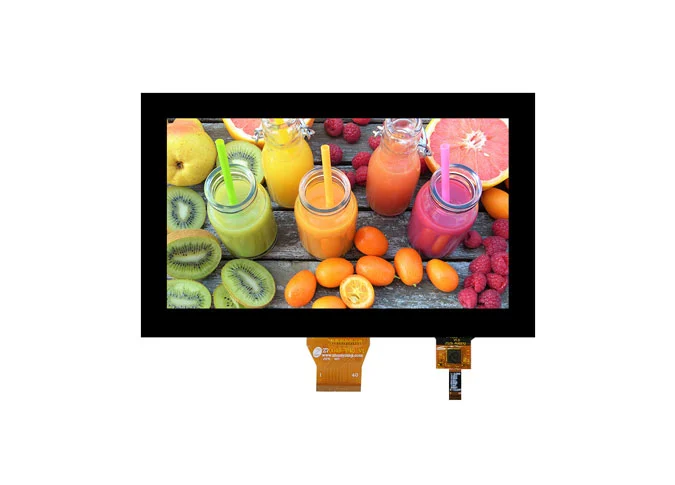

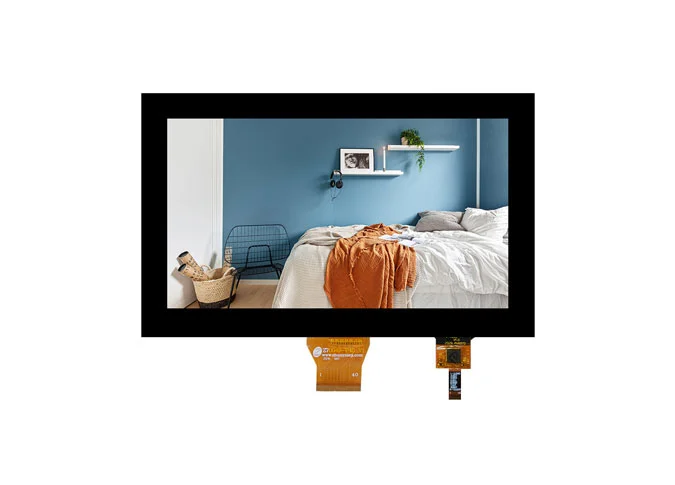

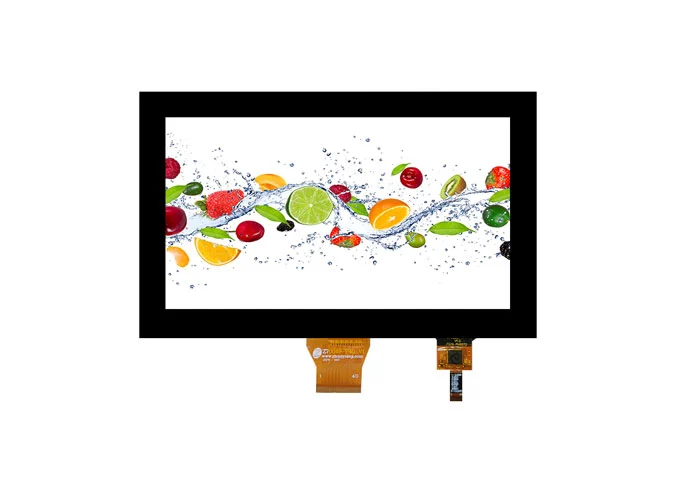

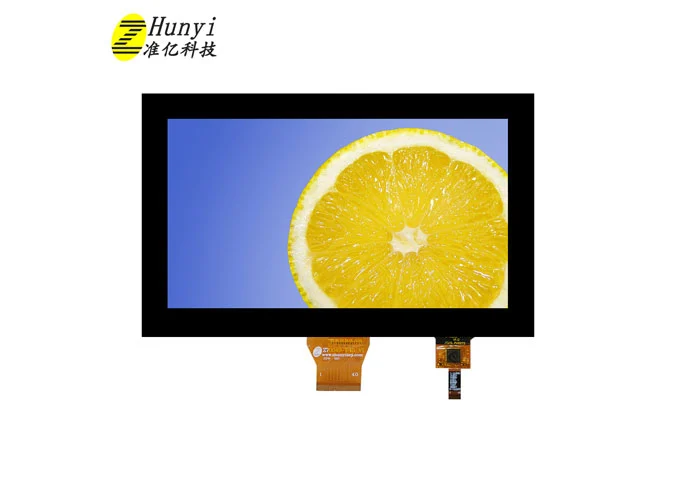

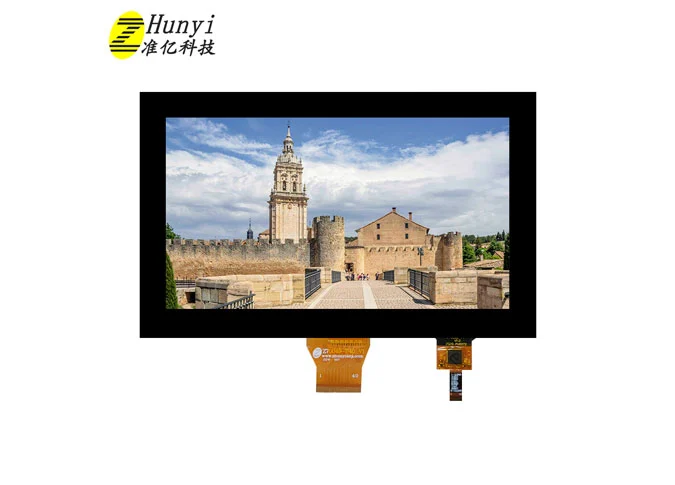

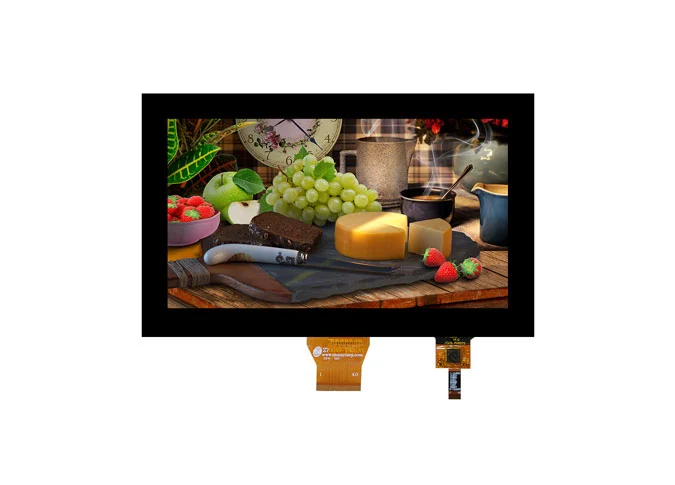

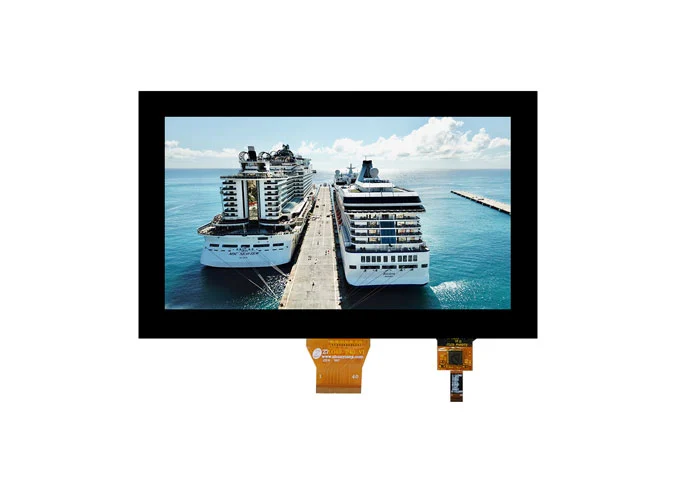

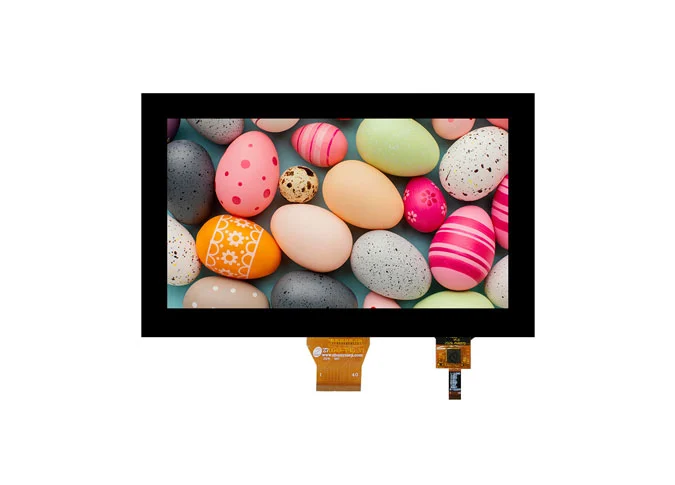

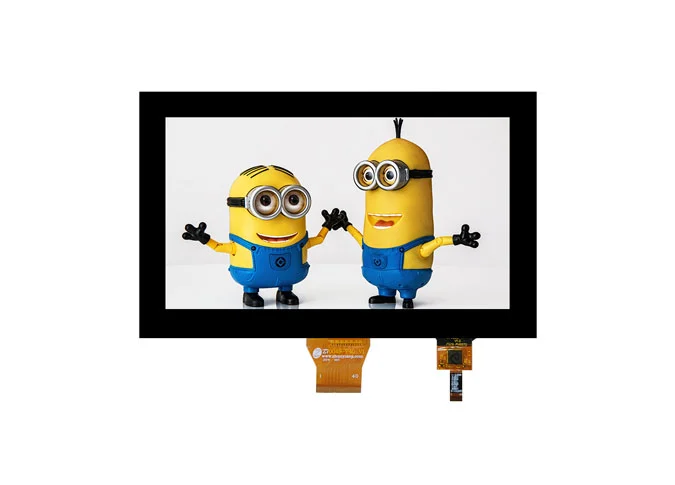

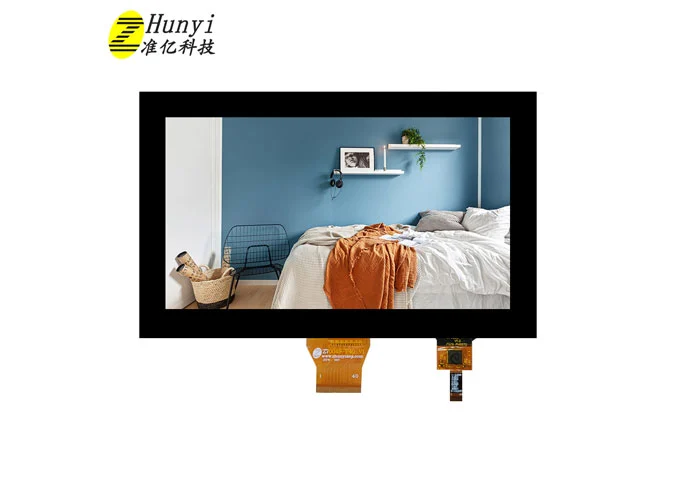

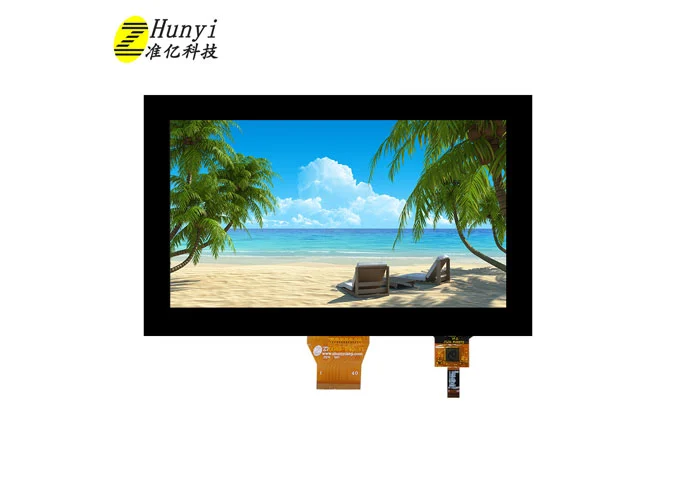

Taille: 7 pouce
Résolution: 1024*600
Interface LCD: RGB
Interface tactile: IIC
Panneau tactile: capacitif
Pilote IC: EK79001HN EK73215BCGA
Contrôleur tactile: GT911
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH
Z70069-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 480*480. Cette touche TFTÉcran LCD TFT carréEst intégré au pilote LCD ST7701S IC et au contrôleur tactile GT911. Ce module tactile LCD TFT a-Si est doté d'une interface RGB et I2C. Touche multipoint. G G structionnaire.
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, la luminosité, la couleur, etc, nous pouvons également fournirTFT LCD personnaliséPour vous.
Comme l'un desUsines à écran tactile en gros, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD horizontal de 7 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-vélo, véhicule, projecteur, imprimante 3D, appareil audio, robot, Échelle électrique, navigation, publicité d'ascenseur, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V) | pixels |
3 | Pixel Pitch | 50.2 (H) × 143.2 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 163.7 (W) × 96.9 (H) × 2.59 (T) | mm |
5 | LCD Outline Dimension | 162.2 (W) × 95.7 (H) × 1.0 (T) | mm |
TLCM Outline Dimension (Without FPC） | 164 (W) × 99 (H) × 4.34 (T) | mm | |
6 | LCD Active Area | 154.21 (W) × 85.92 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | EK79001HN+EK73215BCGA/ HX8282-A11+HX8696-A01 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.0% Min: 4.8% | - |
13 | LCD Contrast Ratio | Typ.: 800 | - |
14 | FPC Version | Z70042-HB2509-R V1 | - |
15 | Interface | RGB | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/3 Series 10 Parallel (30 lights in total) | - |
19 | Luminance | 450 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
3-4 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
5 | GND | Ground |
6 | VCOM | Common Voltage |
7 | DVDD | POWER SUPPLY (3.3V） |
8 | MODE | DE / HV mode select for TTL mode. |
9 | DE | Data Enable |
10 | VSD | Vertical synchronize Signal |
11 | HSD | Horizontal synchronize Signal |
12-19 | B7-B0 | Data bus |
20-27 | G7-G0 | Data bus |
28-35 | R7-R0 | Data bus |
36 | GND | Ground |
37 | DLCK | Pixel Clock |
38 | GND | Ground |
39 | SHLR | Source Right or Left sequence |
40 | UPDN | Gate Up or Down scan control |
41 | VDDG | Gate ON Voltage (18V) |
42 | VEEG | Gate OFF Voltage (-6V) |
43 | AVDD | Power for Analog Circuit (9.6V) |
44 | RSTB | LCM RESET PIN (3.3V) |
45 | NC | No Connection |
46 | VCOM | Common Voltage |
47 | DITH | Dithering Function |
48 | GND | Ground |
49-50 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_RESET | TP RESET PIN |
2 | TP_VDD | TP POWER SUPPLY (3.3V） |
3 | GND | Ground |
4 | TP_INT | TP Interrupt PIN |
5 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
6 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |

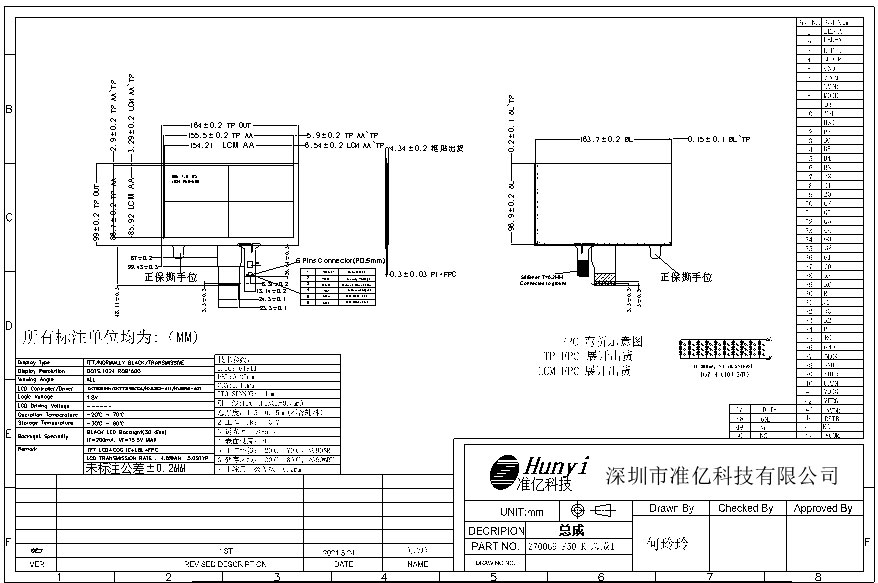

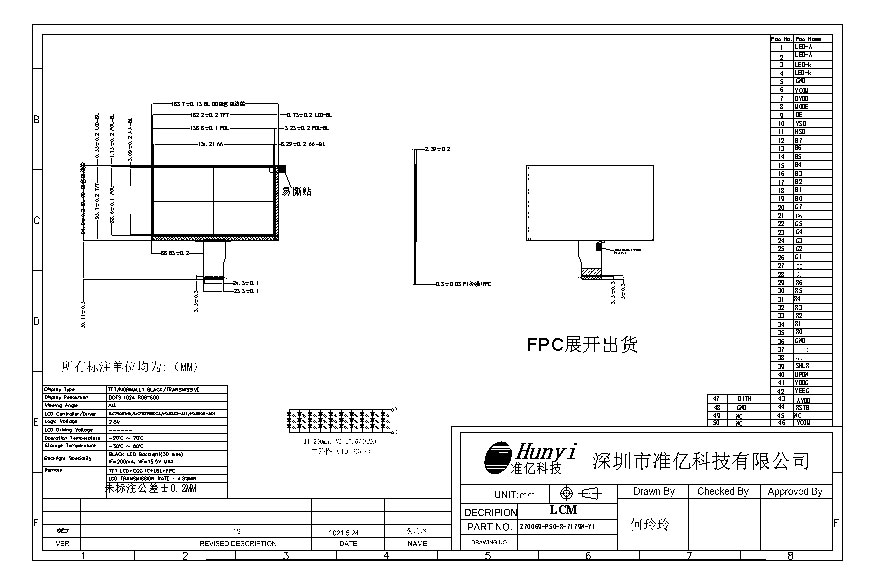

3.1 LCM
3.2 TLCM
