Taille: 7 pouce
Résolution: 600*1024
Zone active: 89.28*152.37
Interface: MIPI
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

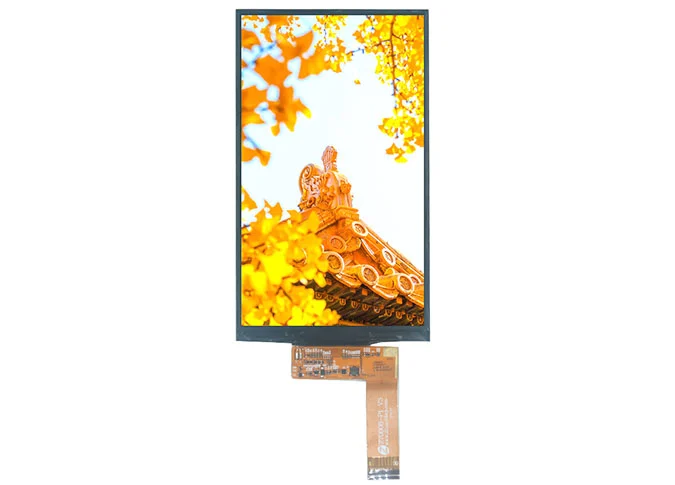

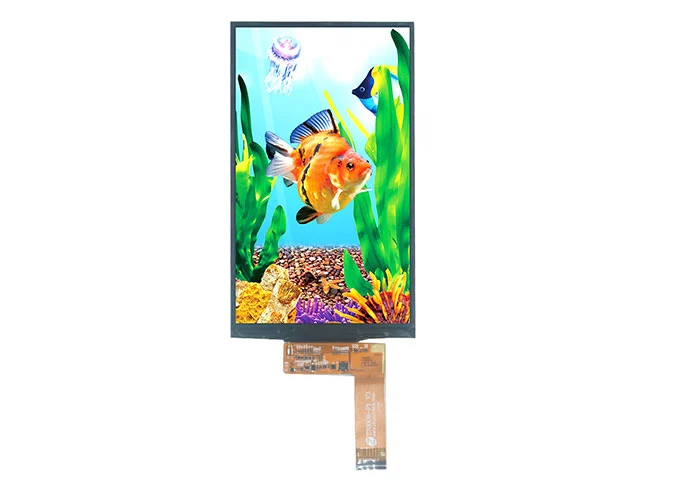

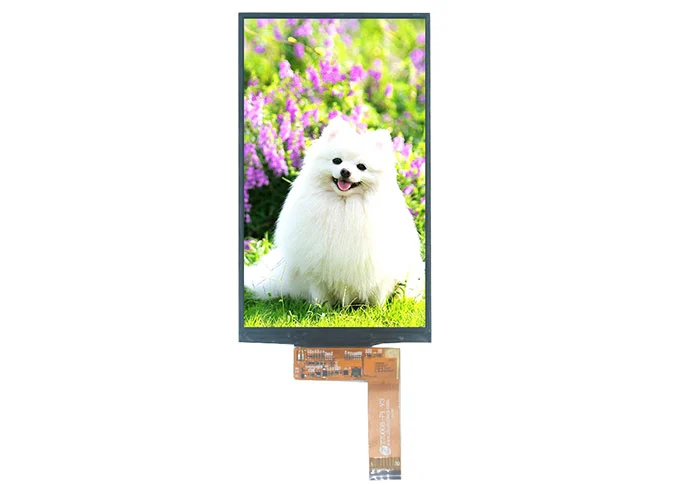

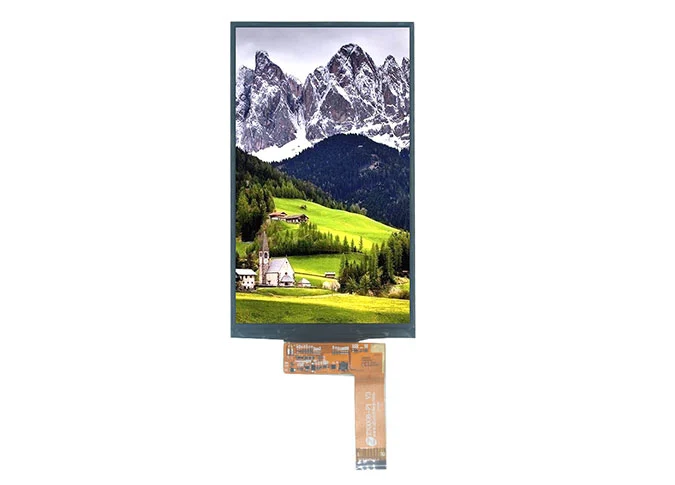

Z70072 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1024 600 *. La technique IPS (In-plan Switching) fait ce 7"Module LCD TFT carréAvoir un angle de vue plus large. Cet écran LCD est intégré OTA7290B-C pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 400cd/m².
Si vous avez des exigences particulières, telles que le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc.Fabricant LCD personnalisé, Nous pouvons également personnaliser pour vous.
Comme l'un desFabricants de modules LCD TFT, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 7 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, La publicité d'ascenseur, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V） | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V） | um |

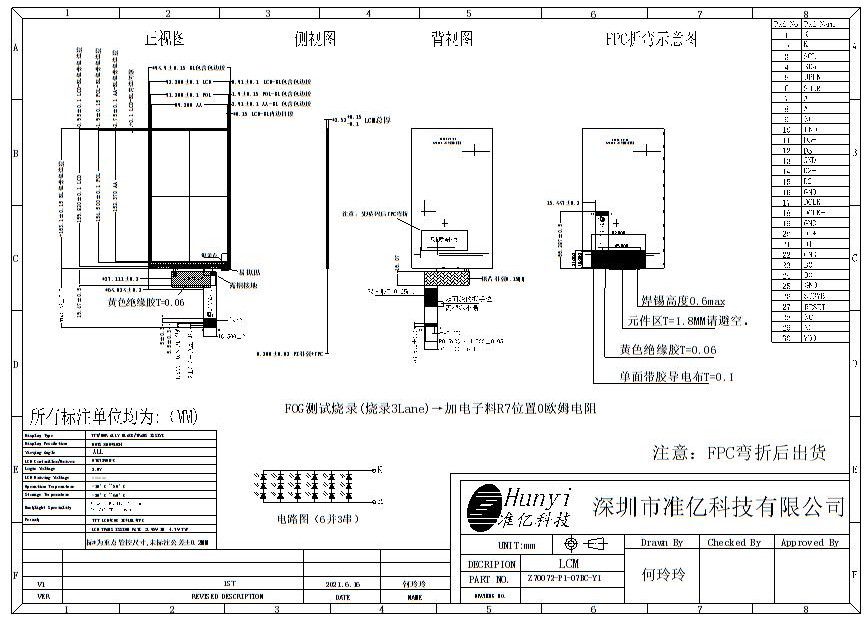

4 | LCM Outline Dimension (Without FPC） | 94.9 (W) × 163.1 (H) × 2.53 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) × 152.37 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |

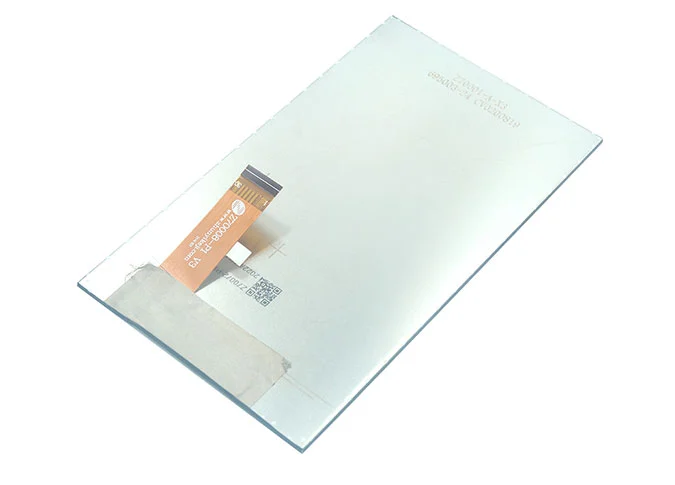

14 | FPC Version | Z70008-P1 V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.081 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | SCL | I2C Serial Communication Clock Input |
4 | SDA | I2C Serial Communication Data Input/Output |
5 | UPDN | Gate Up or Down scan control |
6 | SHLR | Source Right or Left sequence |
7-8 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
9 | NC | No Connection |
10 | GND | Ground |
11 | D3P | Positive MIPI differential data input |
12 | D3N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | DCLKP | Positive MIPI differential CLOCK input |
18 | DCLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D1P | Positive MIPI differential data input |
21 | D1N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26 | STBYB | LCM Standby Mode PIN |
27 | RESET | LCM RESET PIN |
28-29 | NC | No Connection |
30 | VDD | POWER SUPPLY (2.8/3.3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
