Taille: 7 pouce
Résolution: 720*1280
Zone active: 87.264*155.136mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

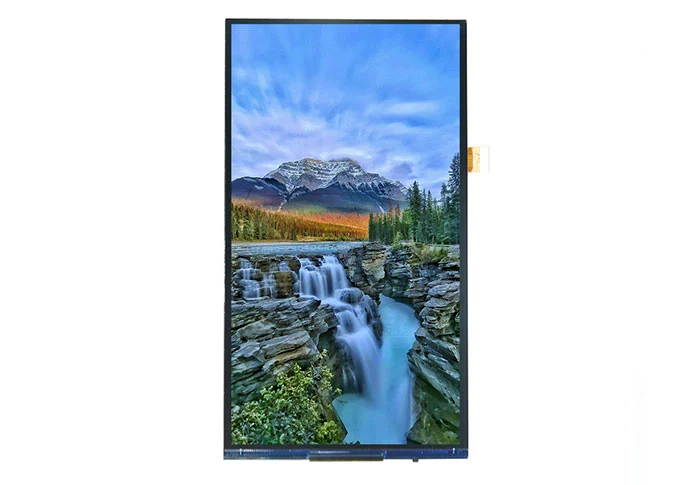

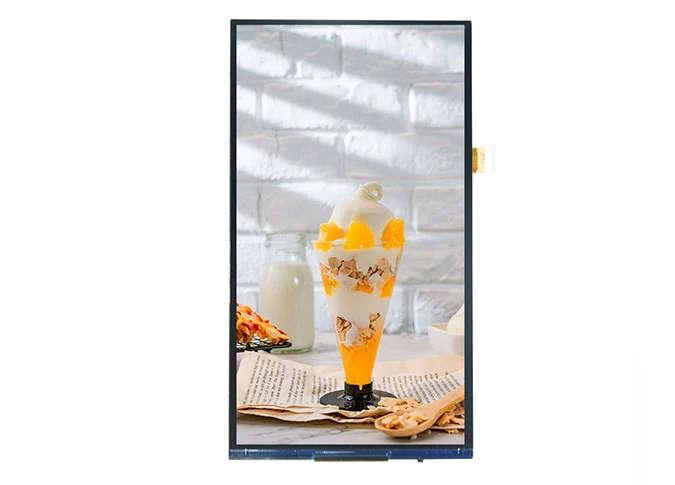

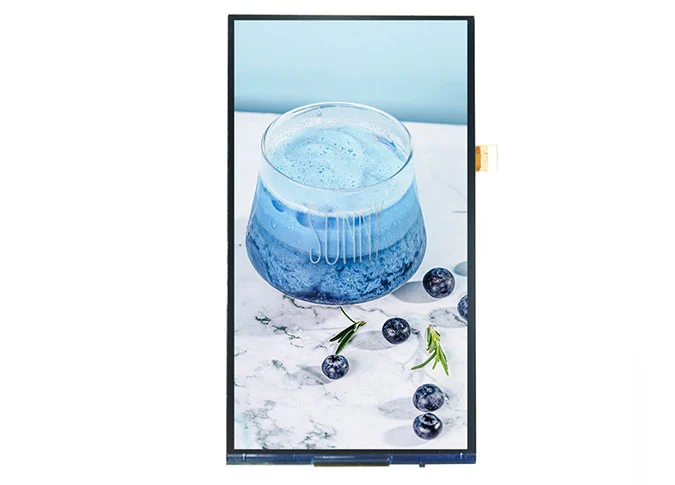

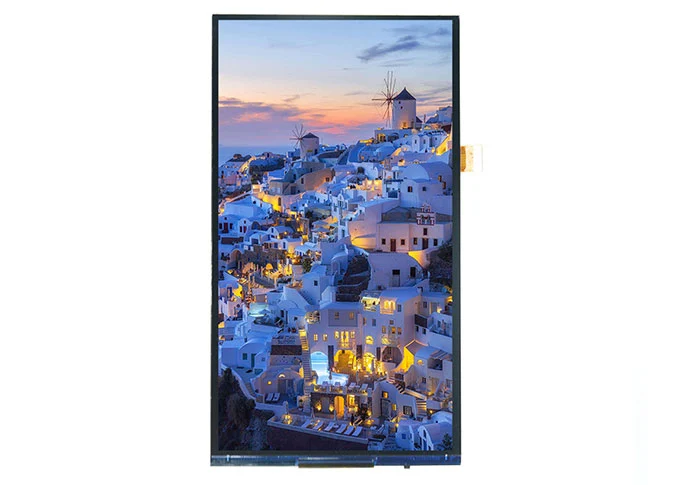

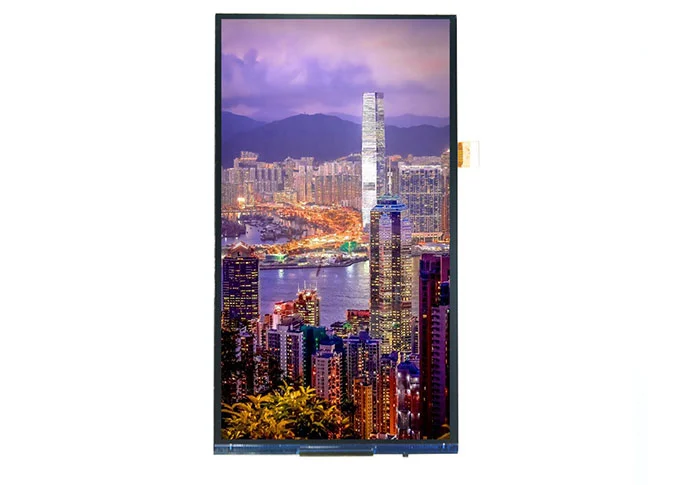

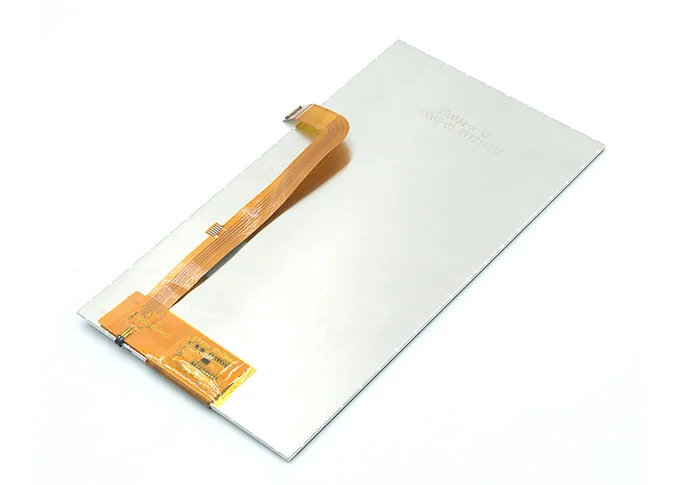

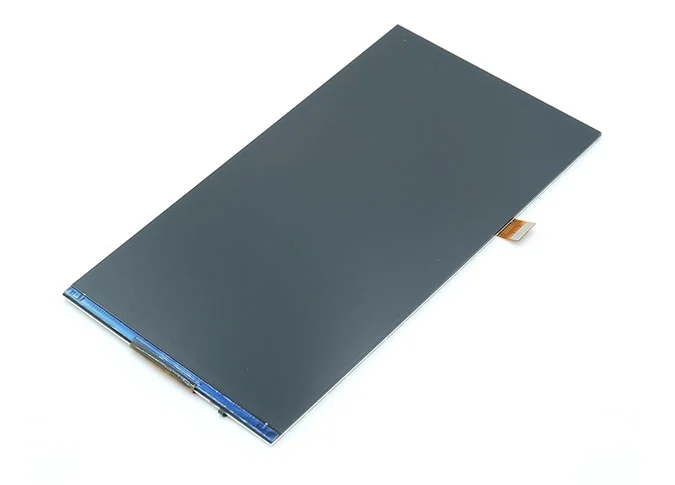

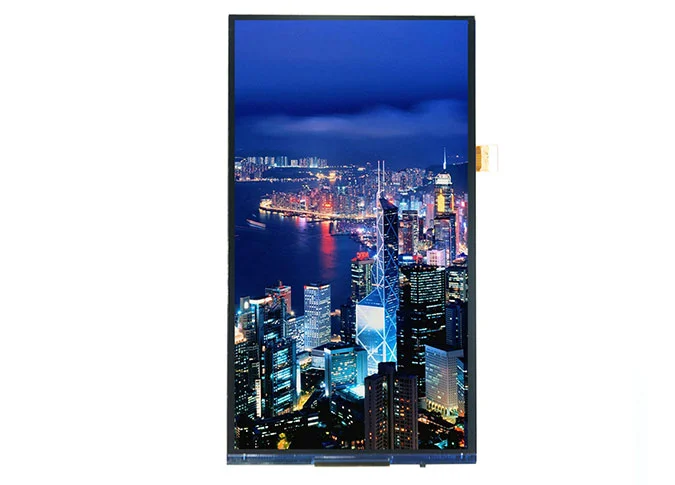

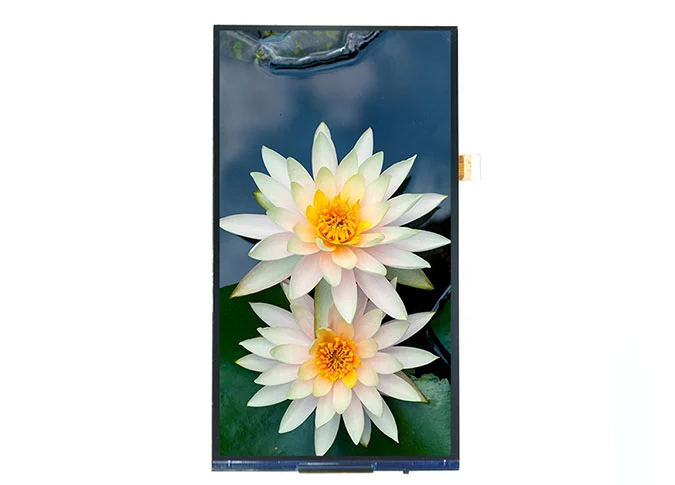

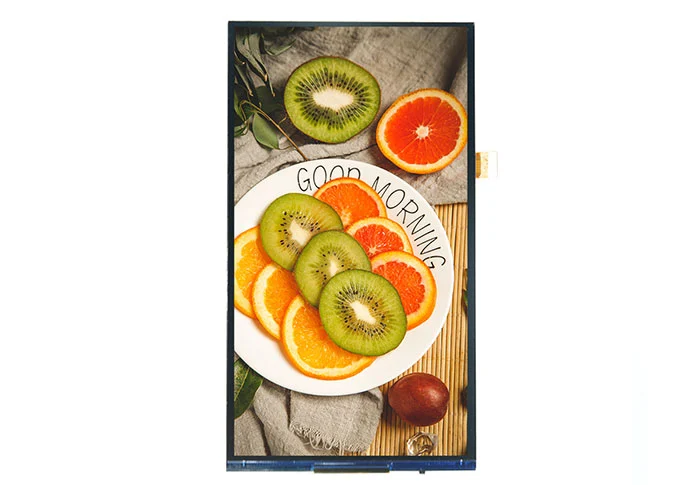

Z70079 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 720 *. La technique IPS (In-plan Switching) fait de ce module LCD 7 "un angle de vue plus large. Cet écran LCD est intégré au pilote IC JD9366AB. Ce TFT a-SiModule LCD IPSViennent avec l'interface MIPI, luminosité 350cd/m².
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc, nous pouvons fournirAffichages TFT personnalisésPour vous.
Comme l'un desFabricants d'affichage LCD en Chine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 7 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, Navigation, publicité d'ascenseur, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 40.4 (H) × 121.2 (V) | um |

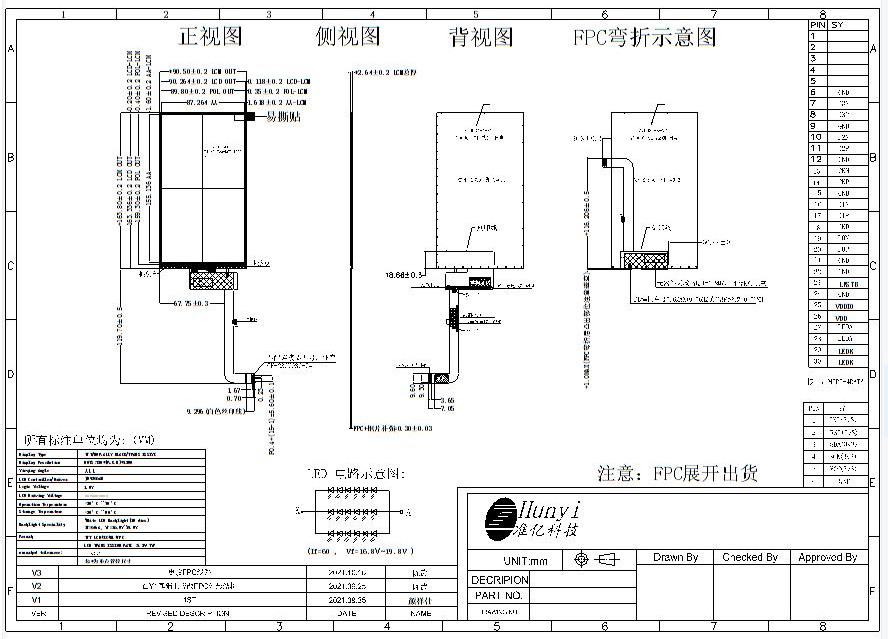

4 | LCM Outline Dimension (Without FPC） | 90.50 (W) × 163.80 (H) × 2.64 (T) | mm |
5 | LCD Outline Dimension | 90.26 (W) × 163.34 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 87.264 (W) × 155.136 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9366AB | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.9% | - |
13 | LCD Contrast Ratio | Typ.: 900 Min: 700 | - |
14 | FPC Version | Z70079-E9H V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 3 Parallel (18 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | INT | TP Interrupt PIN |
| 2 | RST | Reset PIN |
| 3 | SDA | TP I2C data (SDA) data input (MOSI) |
| 4 | SCK | TP I2C clock (SCL) clock (SCLK) |
| 5 | VCC | TP Input Power voltage |
| 6 | GND | Ground |
| 7 | D3N | Negative MIPI differential data input |
| 8 | D3P | Positive MIPI differential data input |
| 9 | GND | Ground |
| 10 | D2N | Negative MIPI differential data input |
| 11 | D2P | Positive MIPI differential data input |
| 12 | GND | Ground |
| 13 | CKN | Negative MIPI differential CLOCK input |
| 14 | CKP | Positive MIPI differential CLOCK input |
| 15 | GND | Ground |
| 16 | D1N | Negative MIPI differential data input |
| 17 | D1P | Positive MIPI differential data input |
| 18 | GND | Ground |
| 19 | D0N | Negative MIPI differential data input |
| 20 | D0P | Positive MIPI differential data input |
| 21-22 | GND | Ground |
| 23 | LRSTB | LCM Standby Mode PIN |
| 24 | GND | Ground |
| 25 | VDDIO | I/O POWER SUPPLY |
| 26 | VDD | POWER SUPPLY |
| 27-28 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
| 29-30 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
