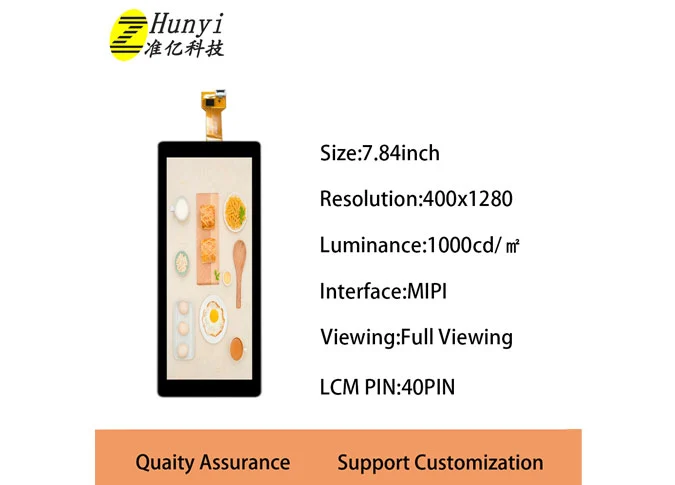

Taille: 7.84
Résolution: 400*1280
Zone active: 59.40*190.08mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 1000 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

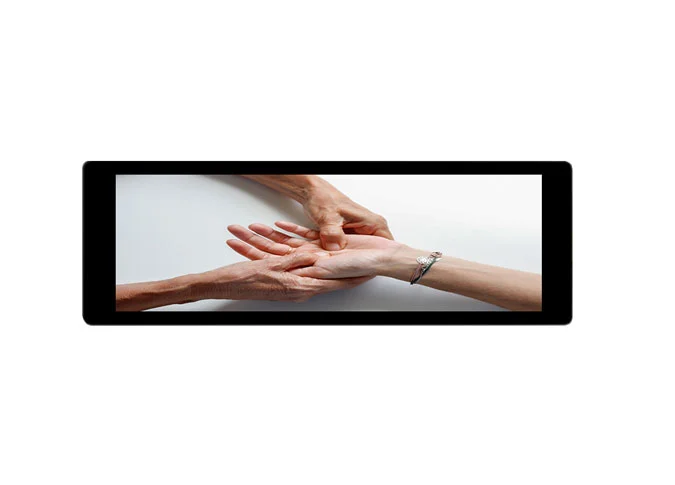

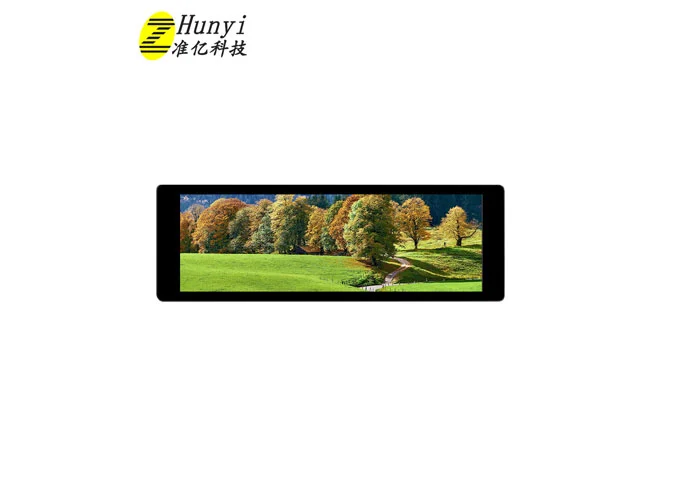

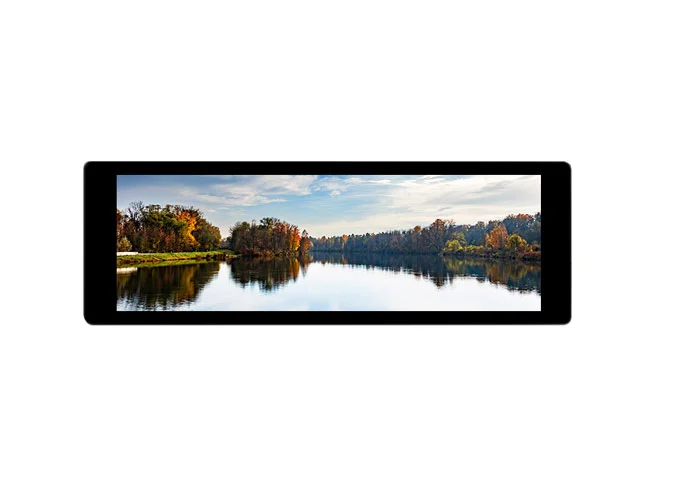

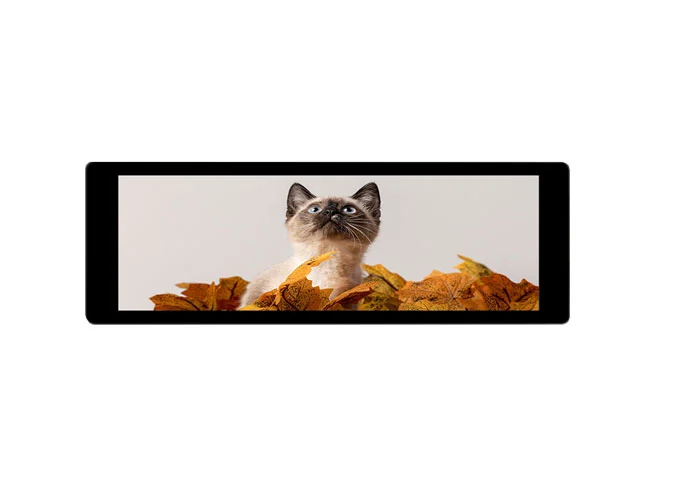

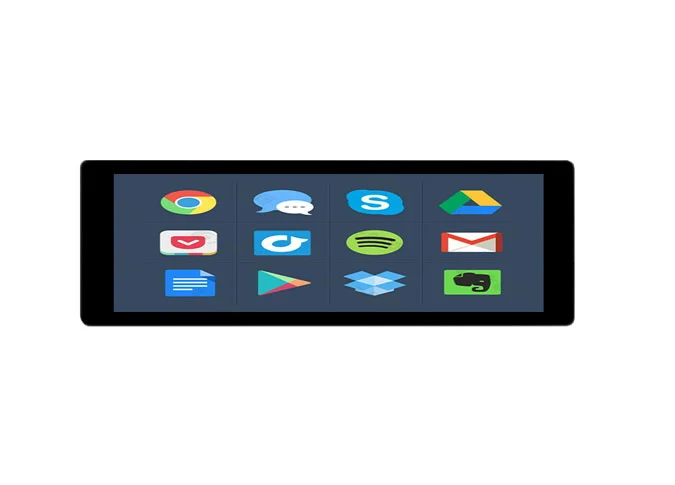

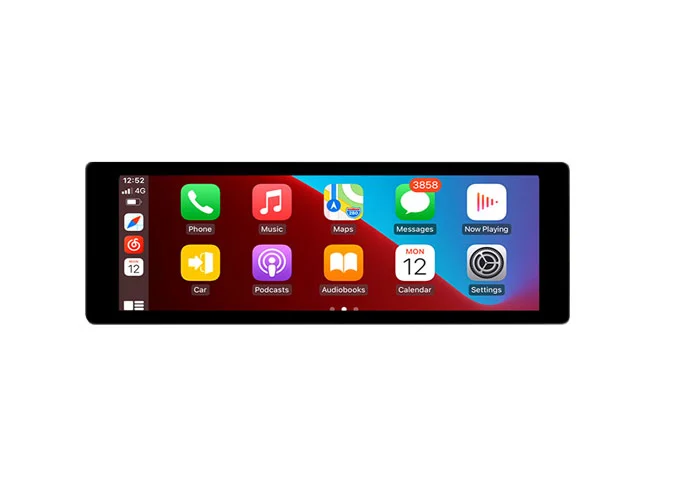

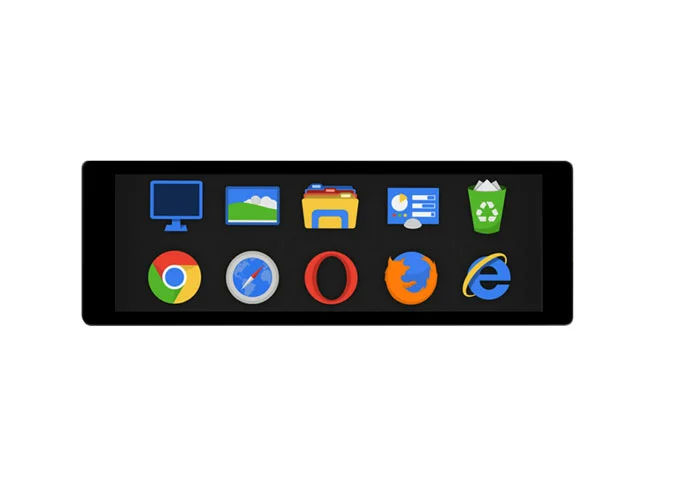

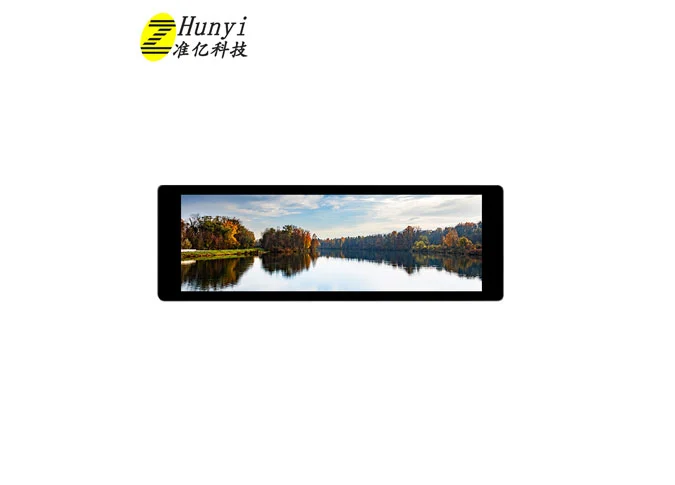

Z784001 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 720 *. La technique IPS (In-plan Switching) permet à cet affichage 7.84 d'avoir un angle de vue plus large. Ce a-SiModule LCD TFT carréViennent avec l'interface MIPI, luminosité de 1000cd/m².
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc, nous pouvons fournirModule d'affichage LCD personnaliséPour vous.
En tant queUsine d'écran LCDEn Chine, notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.

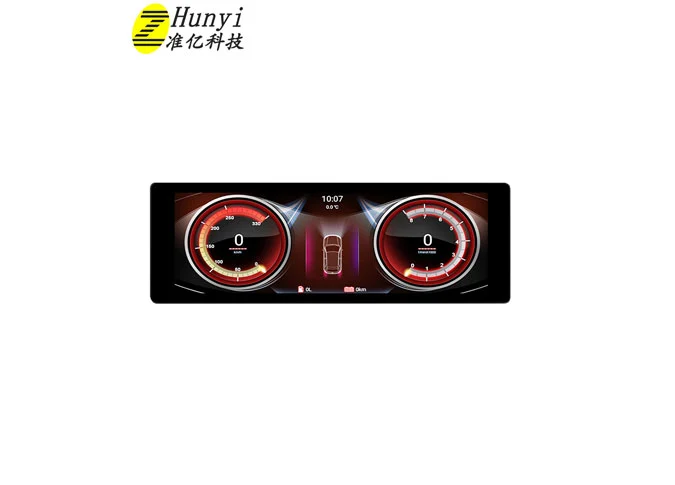

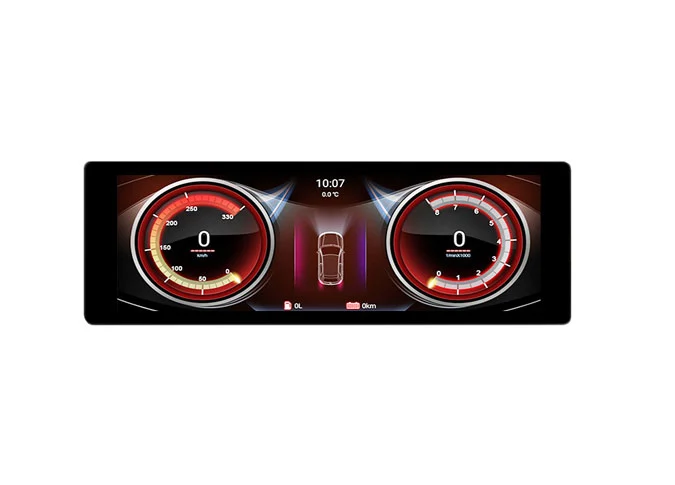

L'écran LCD de 7.84 pouces est largement utilisé en médecine, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie, extérieur, HMI, E-bike, tableau de bord du véhicule, projecteur, machine à café, dispositif audio, robot, balance électrique, navigation, publicité d'ascenseur, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.84 | inch |
2 | Display Resolution | 400 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 0.1254 (H）× 0.1254 (V） | mm |

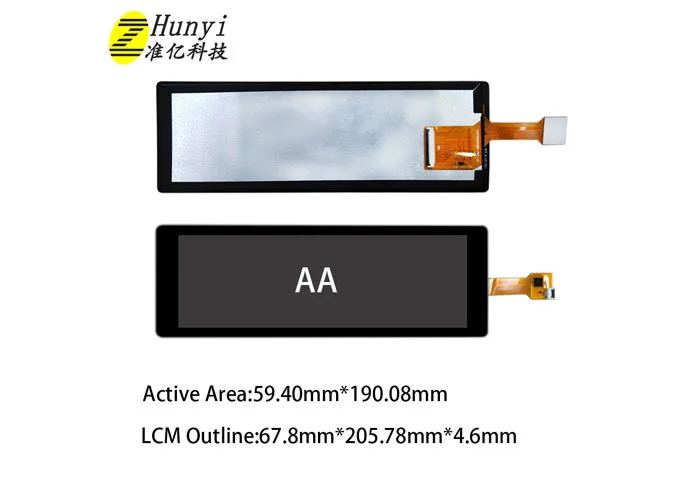

4 | LCM Outline Dimension (Without FPC） | 67.80 (W) x 205.78 (H) x 4.6 (T) | mm |
5 | LCD Outline Dimension | - | mm |
6 | LCD Active Area | 59.40 (H) x 190.08 (V) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | - | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | - | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z784001-P40H V1 | - |
15 | Interface | 4 Line MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 4 Parallel (24 lights in total) | - |
19 | Luminance | 1000 | nit |
20 | Weight | - | kg |
Pin No. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | MIPI data input |
3 | D0N | MIPI data input |
4 | GND | Ground |
5 | D1P | MIPI data input |
6 | D1N | MIPI data input |
7 | GND | Ground |
8 | CLKP | MIPI data input |
9 | CLKN | MIPI data input |
10 | GND | Ground |
11 | D2P | MIPI data input |
12 | D2N | MIPI data input |
13 | GND | Ground |
14 | D3P | MIPI data input |
15 | D3N | MIPI data input |
16 | GND | Ground |
17 | GND | Ground |
18-23 | NC | No connection |
24 | RSTB | Global reset pin |
25 | STBYB | Standby mode, Normally pulled high |
26 | NC | No connection |
27 | GND | Ground |
28-29 | BL-K | Back light-K |
30 | GND | Ground |
31 | NC | No connection |
32-33 | GND | Ground |
34 | NC | No connection |
35-36 | BL-A | Back light-A |
37 | GND | Ground |
38-39 | VDD | Power supply for digital circuits +3.3V input |
40 | NC | No connection |
