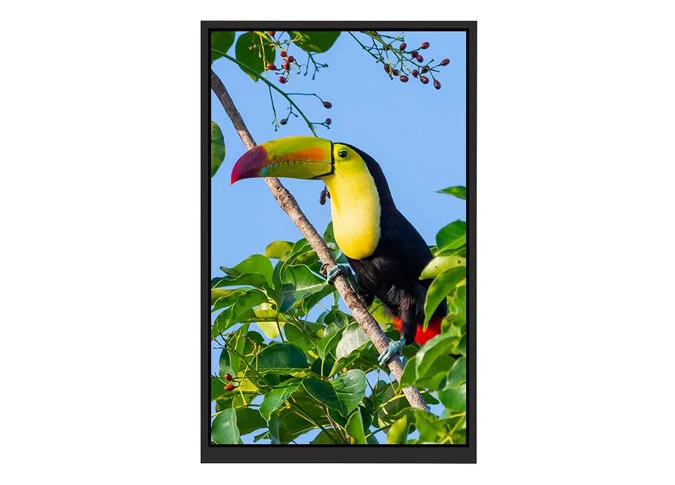

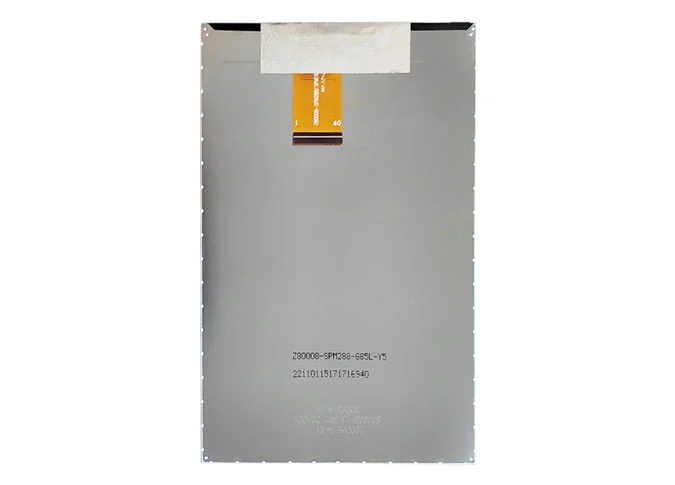

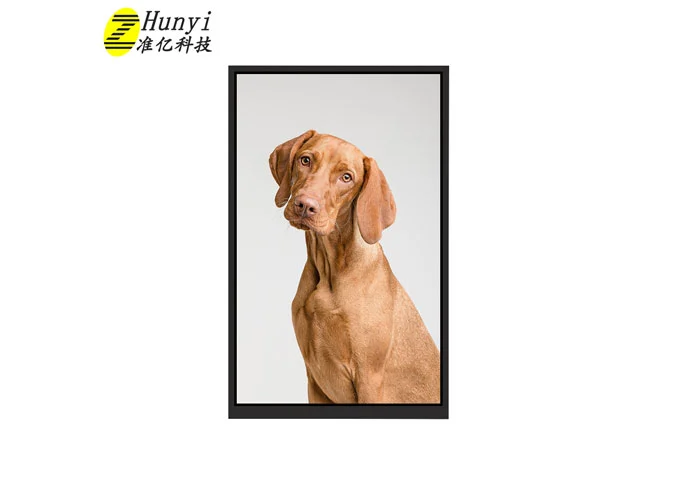

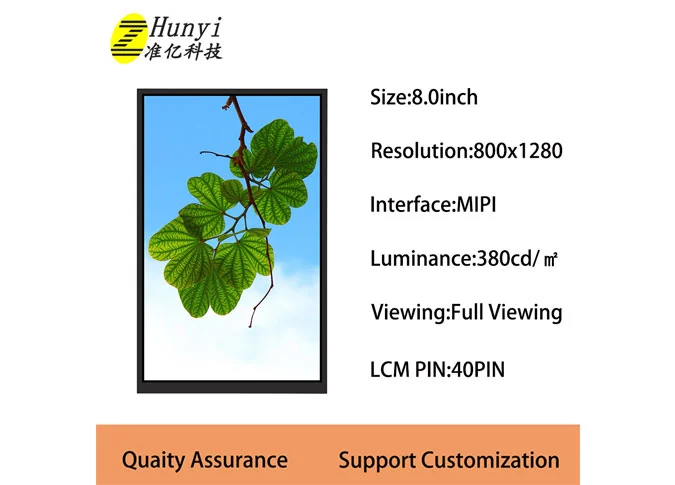

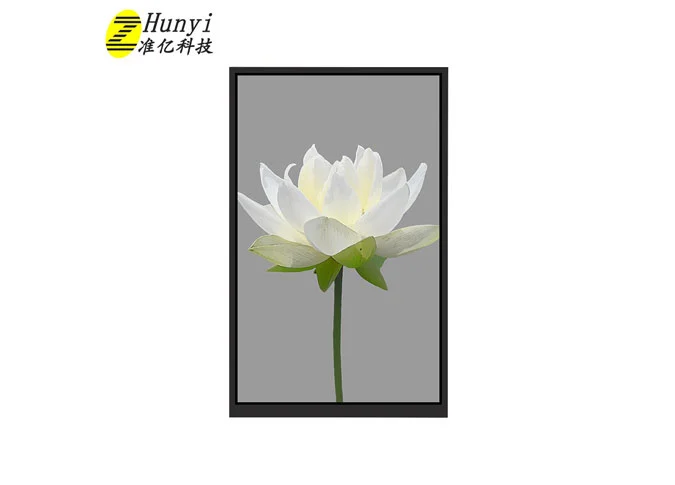

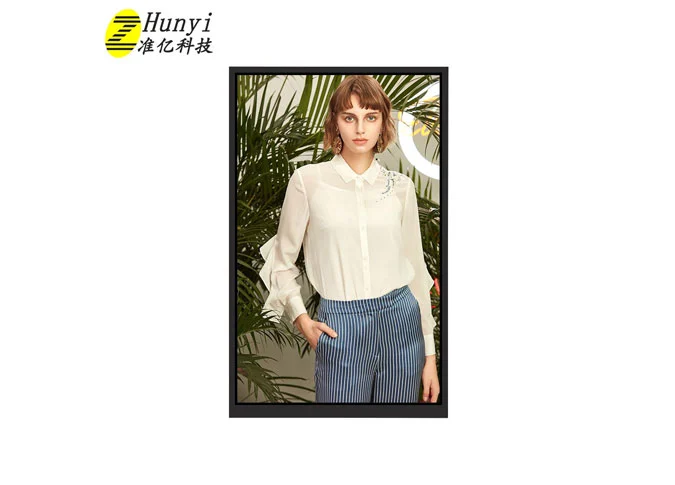

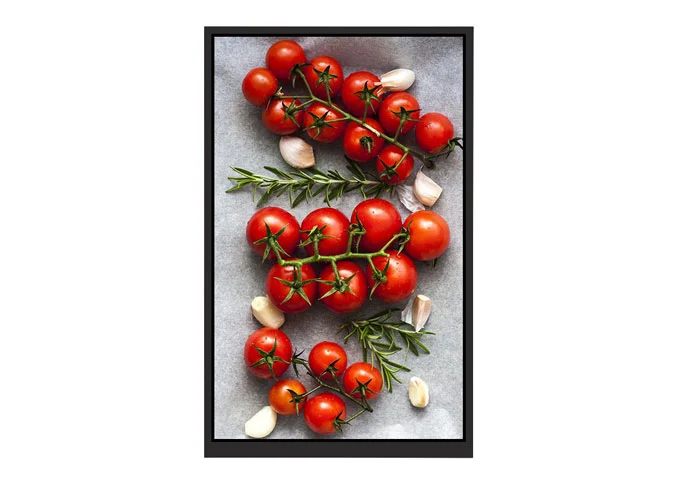

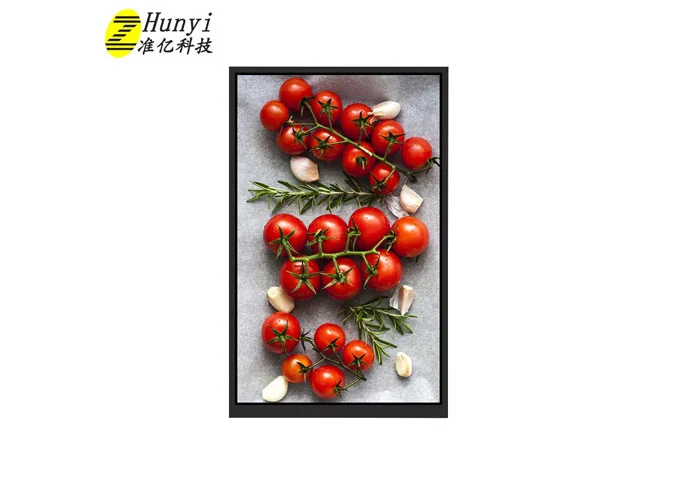

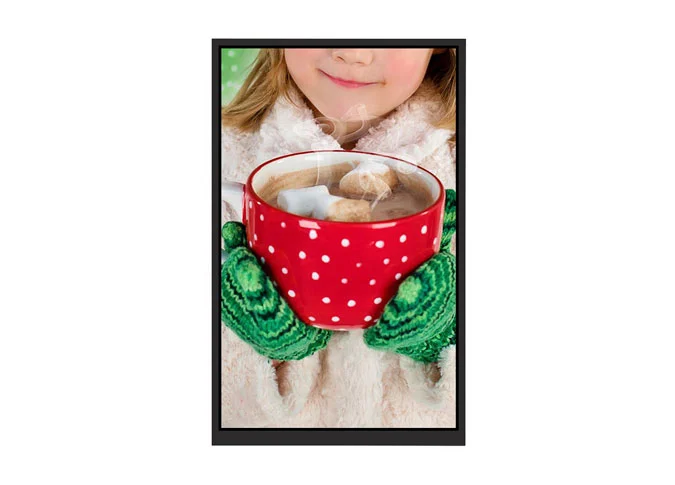

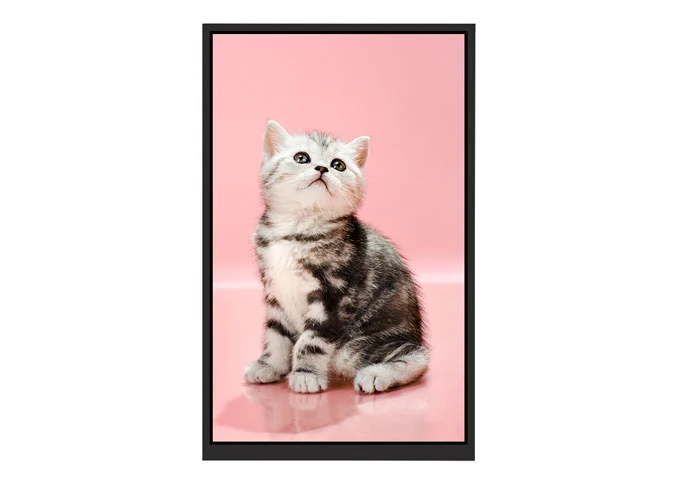

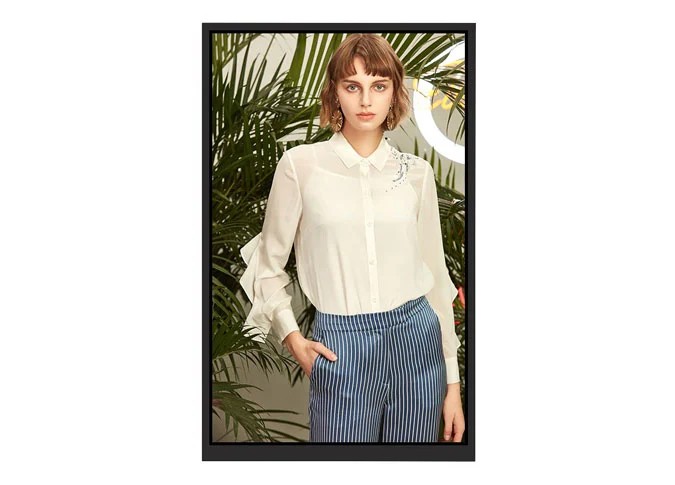

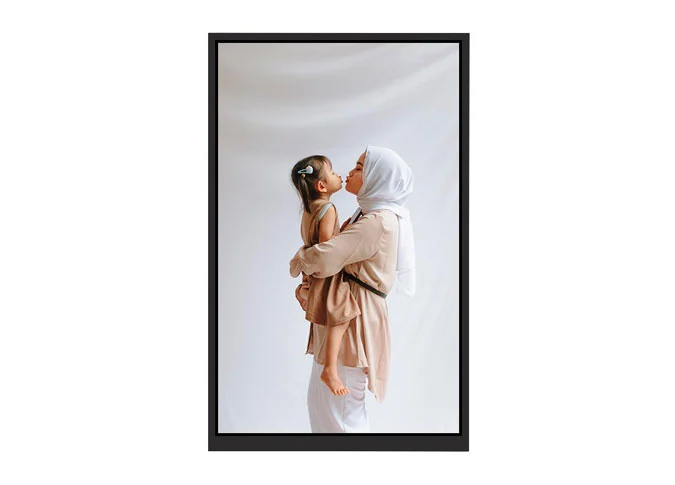

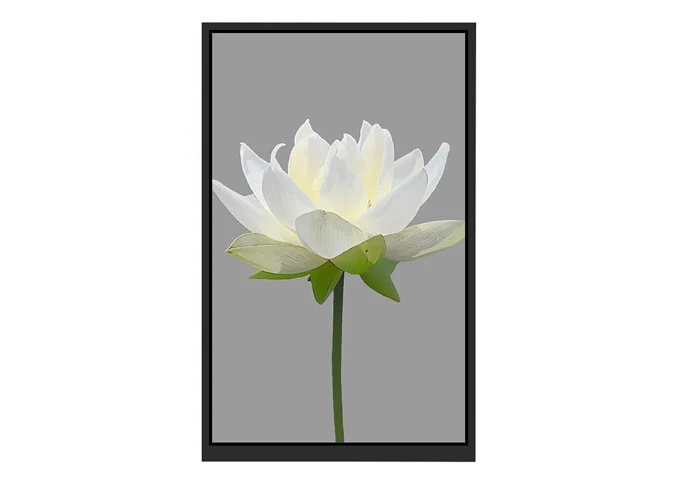

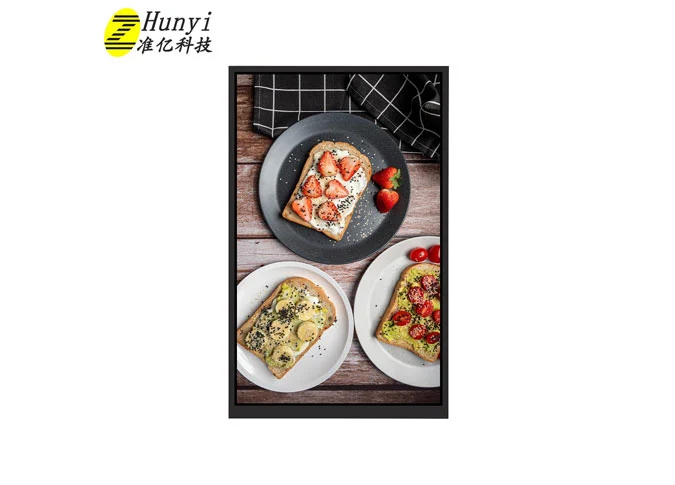

Z80008-SPM288 8 pouces 800*1280 IPS LCD Module vue complète MIPI Interface 40PIN

  • Taille: 8 pouce

  • Résolution: 800*1280

  • Zone active: 107.64*172.72mm

  • Interface: MIPI

  • Angle de vue: IPS

  • Luminosité: 380 cd/m²

  • Panneau tactile: soutien CTP/RTP

  • Type d'approvisionnement: Usine/fabricant

  • Certification:ISO9001,IATF16949,ROHS,REACH

8 inch lcd
8 inch lcd
8 inch lcd panel
8 inch lcd screen
8 inch tft
8 lcd
8 lcd panel
8 lcd screen
8 lcd tft
8 tft
8 tft lcd
8 tft screen
1280x800 ips
1280x800 lcd
1280x800 tft
lcd 1280x800
tft 1280x800
display 1280x800
1280x800 ips display
1280x800 lcd panel
8 inch lcd module
8 inch ips lcd module
8 inch ips lcd
8 inch 8001280 lcd
8 inch 800 1280 lcd module
8 lcd module
8 tft screen

Aperçu de Z80008-SPM288 8 pouces 800*1280 IPS LCD Module Vue complète MIPI Interface 40PIN

1

Z80008 est un écran à cristaux liquides (LCD) à transistor à matrice active de couleur à couche mince (TFT) avec une résolution 1280 800 *. La technique IPS (In-plan Switching) fait de ce module LCD 8 "un angle de vue plus large. Cet écran LCD est intégré au pilote IC GH8555BL. Ce a-SiModule LCD TFT carréViennent avec l'interface MIPI, luminosité 380cd/m².

2

Si vous avez des exigences particulières, telles que le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc.Fabricant d'affichage LCD personnalisé Chine, Nous pouvons également personnaliser pour vous.

3

En tant que professionnelModule d'affichage LCD usine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.

4

L'écran LCD de 8 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, Navigation, publicité d'ascenseur, etc.

Specifications of 8 Inch 800*1280 IPS LCD Module Full View MIPI Interface 40PIN


No.

Item

Specification

Unit

1

Display Size (Diagonal)

8.0

inch

2

Display Resolution

800 (H) × RGB × 1280 (V)

pixels

3

Pixel Pitch

44.85 (H) × 134.55 (V)

um

4

LCM Outline Dimension

(Without FPC)

114.60 (W) × 184.10 (H) × 2.61 (T)

mm

5

LCD Outline Dimension

111.24 (W) × 180.52 (H) × 0.8 (T)

mm

6

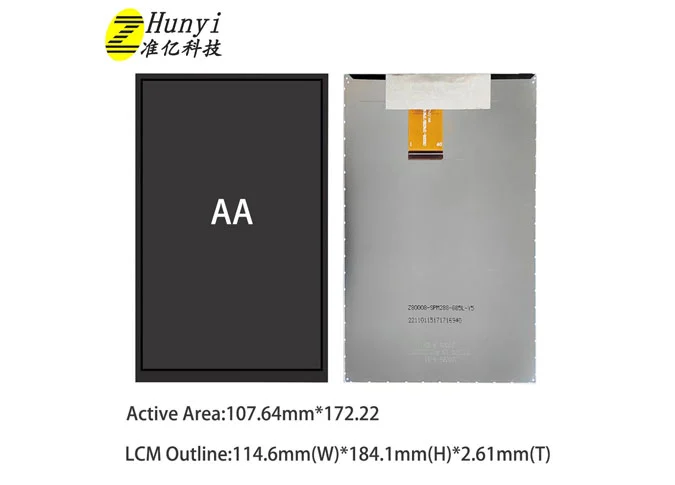

LCD Active Area

107.64 (W) × 172.22 (H)

mm

7

View Direction (Gray Inversion)

FULL VIEW

-

8

Driver IC

GH8555BL

-

9

Pixel Arrangement

RGB-Stripe

-

10

Display Mode

Normal Black

-

11

Pixel driving Element

a-Si TFT

-

12

LCD Transmittance

Typ.: 5.55% Min: 5.0%

-

13

LCD Contrast Ratio

Typ.: 1500 Min: 1200

-

14

FPC Version

Z80008-SPM288/SPM168H V2

-

15

Interface

MIPI

-

16

Operating Temperature

-20°C~ 70°C

-

17

Storage Temperature

-30°C~ 80°C

-

18

Backlight Arrangement

LED/4 Series 6 Parallel (24 lights in total)

-

19

Luminance

380

nit

20

Weight

0.105

kg


Interface Definition Description of 8 Inch 800*1280 IPS LCD Module Full View MIPI Interface 40PIN


PIN NO.

PIN DEF.

FUNCTION DESC.

1-3

LEDA

POWER SUPPLY- FOR BACKLIGHT ANODE

4-7

NC

No Connection

8-10

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

11

GND

Ground

12

NC

No Connection

13

GND

Ground

14

D2P

Positive MIPI differential data input

15

D2N

Negative MIPI differential data input

16

GND

Ground

17

D1P

Positive MIPI differential data input

18

D1N

Negative MIPI differential data input

19

GND

Ground

20

TCP

Positive MIPI differential CLOCK input

21

TCN

Negative MIPI differential CLOCK input

22

GND

Ground

23

D0P

Positive MIPI differential data input

24

D0N

Negative MIPI differential data input

25

GND

Ground

26

D3P

Positive MIPI differential data input

27

D3N

Negative MIPI differential data input

28

GND

Ground

29

LCD_ID1

LCM ID PIN

30

LCD_RST

LCM RESET PIN

31

LCD_ID2

LCM ID PIN

32

IOVCC

I/O POWER SUPPLY (1.8V)

33-34

LCD_VCC

POWER SUPPLY

35

GND

Ground

36

NC

No Connection

37

GND

Ground

38

NC

No Connection

39

LCD_ID3

LCM ID PIN

40

NC

No Connection

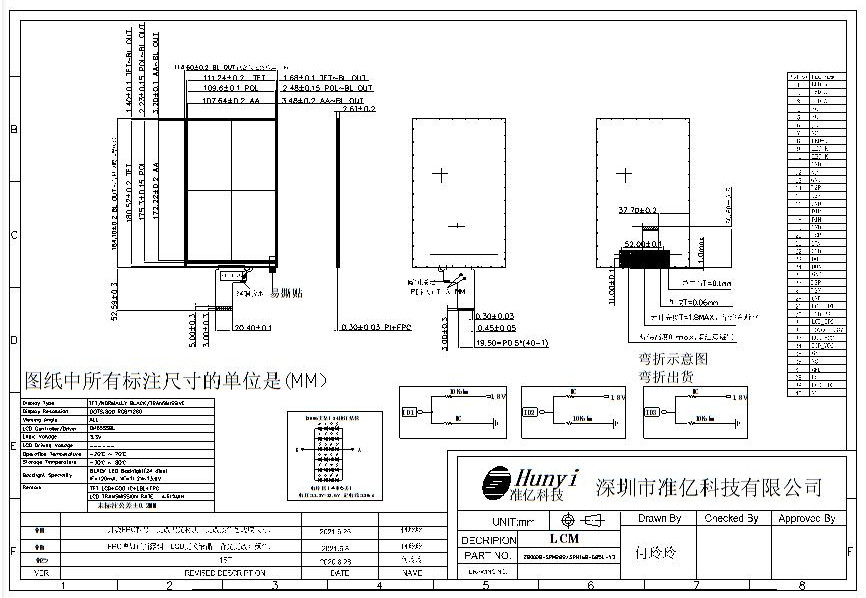

Mechanical Drawing of 8 Inch 800*1280 IPS LCD Module Full View MIPI Interface 40PIN


Mechanical Drawing of 8 Inch 800*1280 IPS LCD Module Full View MIPI Interface 40PIN
