Taille: 8 pouce
Résolution: 800*1280
Interface LCD: MIPI
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: GH8555BL
Contrôleur tactile: GT911
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

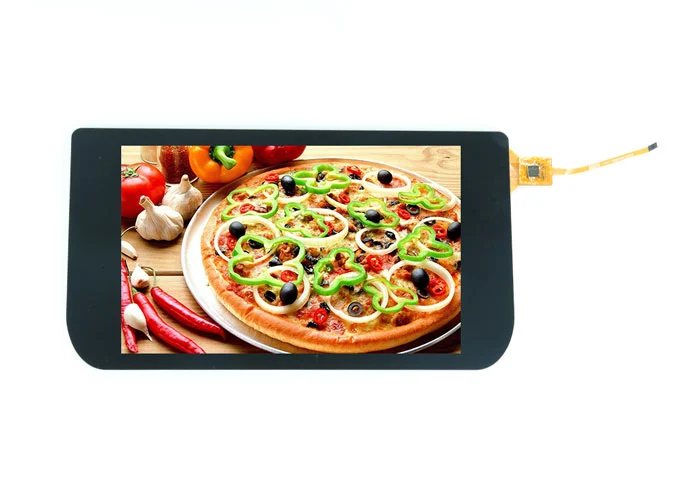

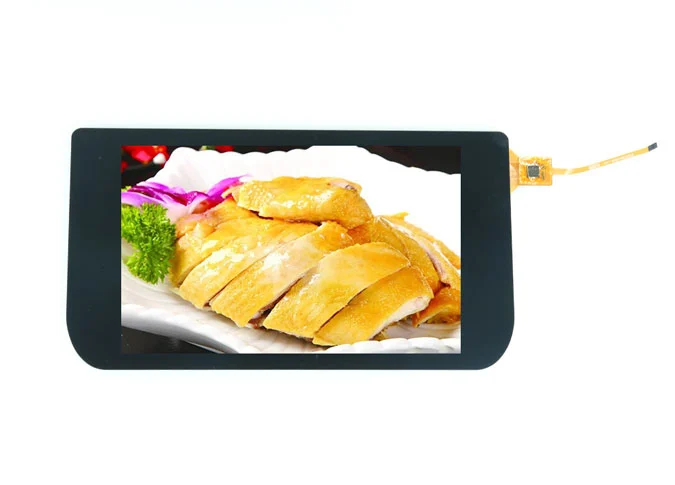

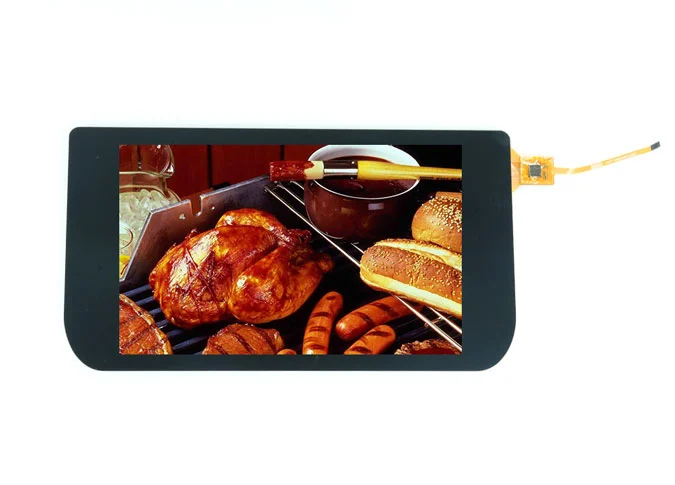

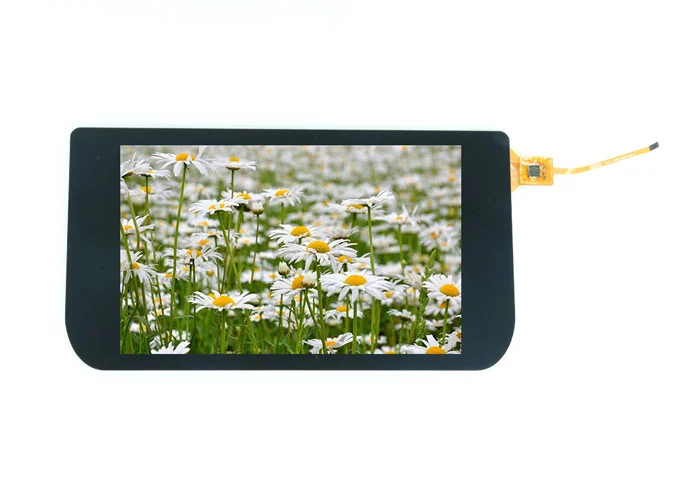

Z80015-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 800*1280. Cet écran tactile TFT est intégré au pilote LCD GH8555BL IC et contrôleur tactile GT911. Cet écran LCD a-Si TFTChine panneau tactile moduleVenez avec l'interface MIPI et I2C. Touche multipoint. G G structionnaire.
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, la luminosité, la couleur, etc., comme l'un desUsines LCD personnalisées, Nous pouvons également personnaliser pour vous.
En tant queUsine LCD carré, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 8 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, La publicité d'ascenseur, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 44.85 (H) × 134.55 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 114.60 (W) × 184.10 (H) × 2.61 (T) | mm |
5 | LCD Outline Dimension | 111.24 (W) × 180.52 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 121.43 (W) × 220.85 (H) × 4.71 (T) | mm |
7 | LCD Active Area | 107.64 (W) ×172.22 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH8555BL | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.55% Min: 5.0% | - |
14 | LCD Contrast Ratio | Typ.: 1500 Min: 1200 | - |
15 | FPC Version | Z80008-SPM288/SPM168H V2 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/4 Series 6 Parallel (24 lights in total) | - |
20 | Luminance | 330 | nit |
21 | Weight | 0.205 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4-7 | NC | No Connection |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | NC | No Connection |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | TCP | Positive MIPI differential CLOCK input |
21 | TCN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26 | D3P | Positive MIPI differential data input |
27 | D3N | Negative MIPI differential data input |
28 | GND | Ground |
29 | LCD_ID1 | LCM ID PIN |
30 | LCD_RST | LCM RESET PIN |
31 | LCD_ID2 | LCM ID PIN |
32 | IOVCC | I/O POWER SUPPLY (1.8V） |
33-34 | LCD_VCC | POWER SUPPLY (2.8/3.3V） |
35 | GND | Ground |
36 | NC | No Connection |
37 | GND | Ground |
38 | NC | No Connection |
39 | LCD_ID3 | LCM ID PIN |
40 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_RST | TP Reset PIN |
2 | TP_INT | TP Interrupt PIN |
3 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
4 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
5 | TP_VDD | TP POWER SUPPLY (2.8/3.3V） |
6 | GND | Ground |

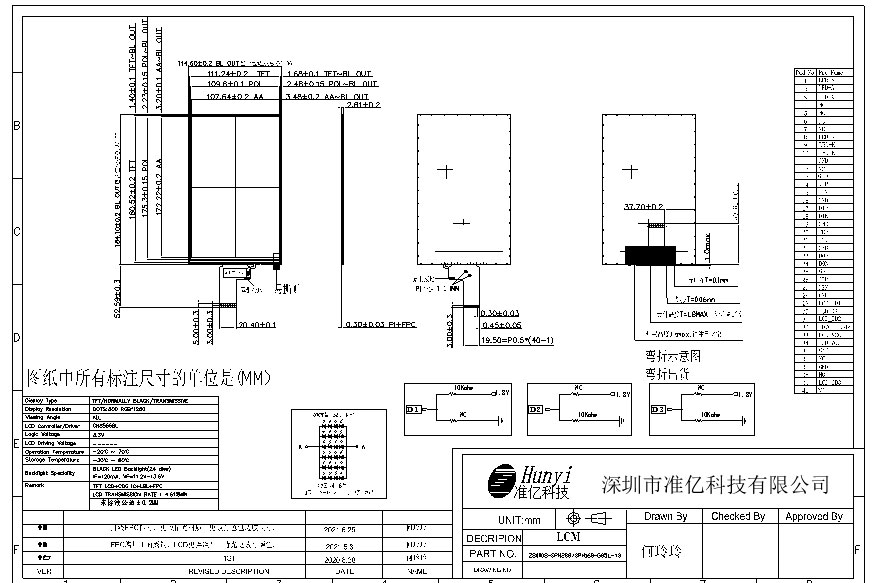

3.1 LCM

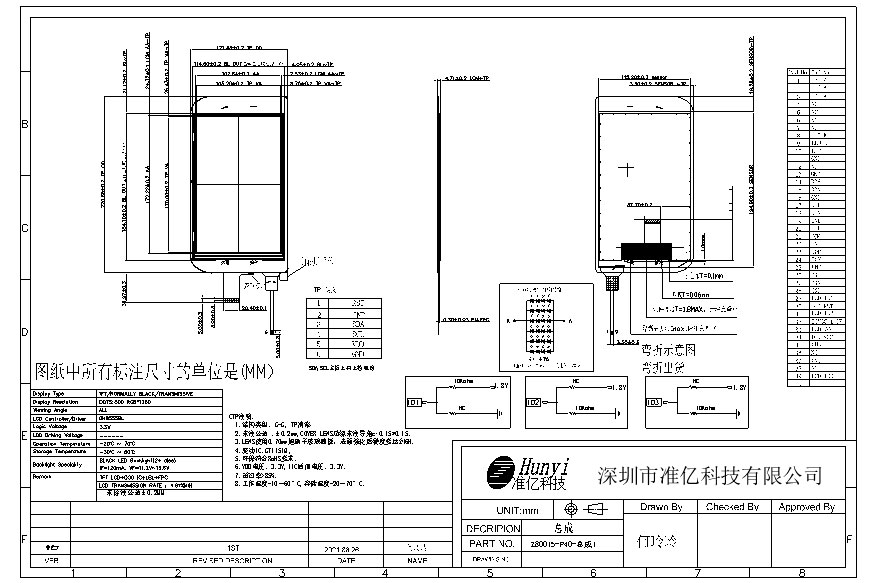

3.2 TLCM
