Taille: 8 pouce
Résolution: 800*1280
Interface LCD: MIPI
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: GH8555BL
Contrôleur tactile: GT911
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

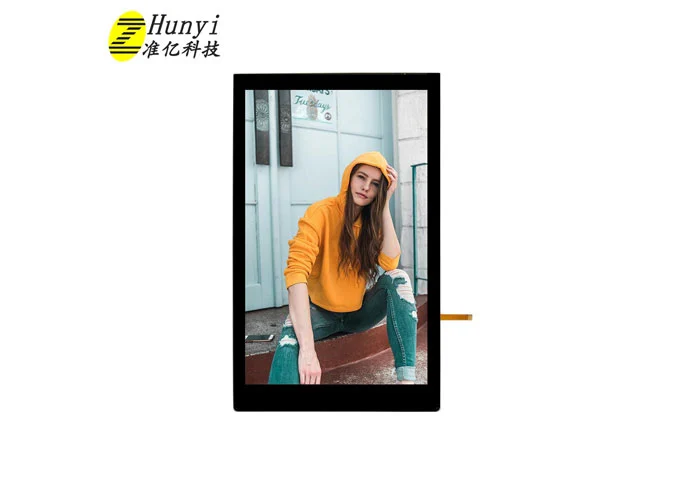

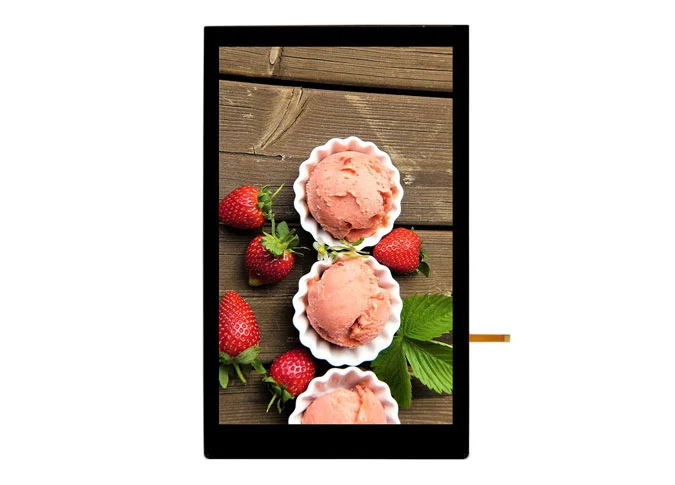

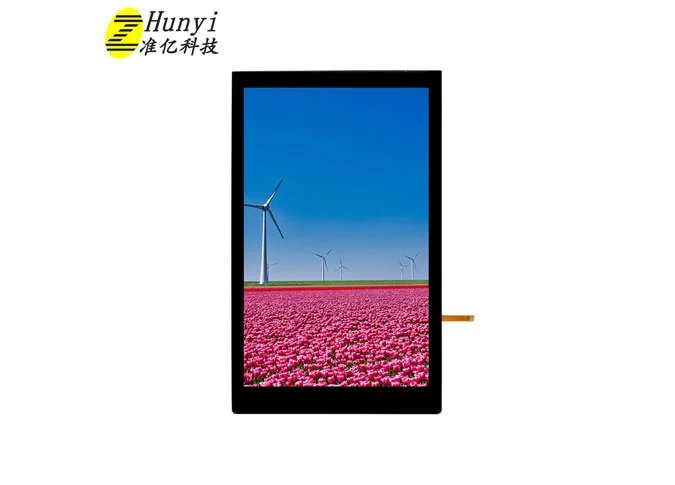

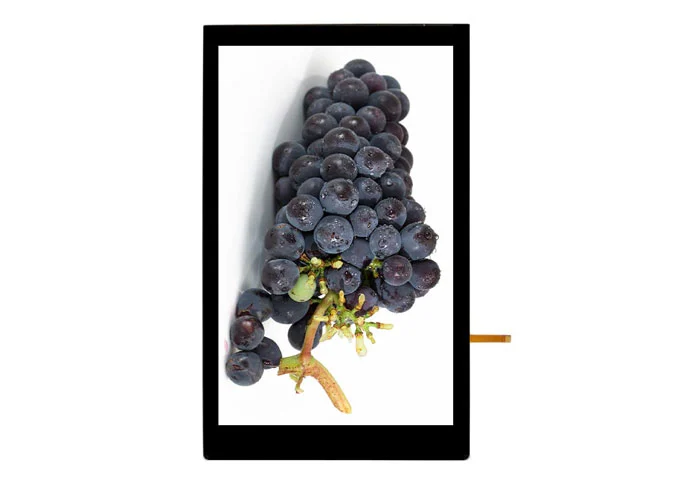

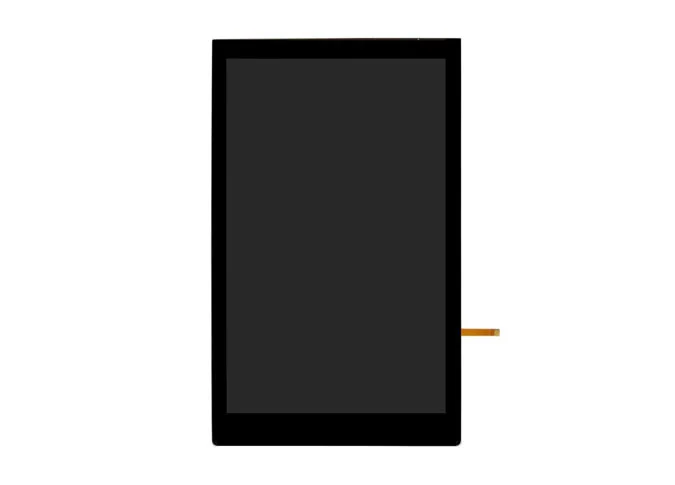

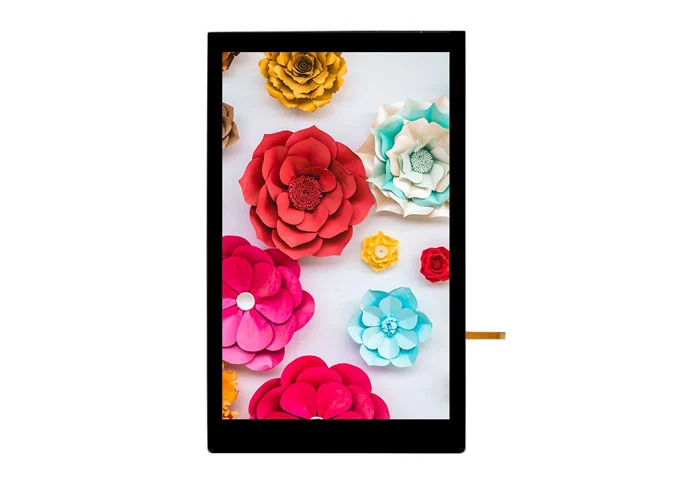

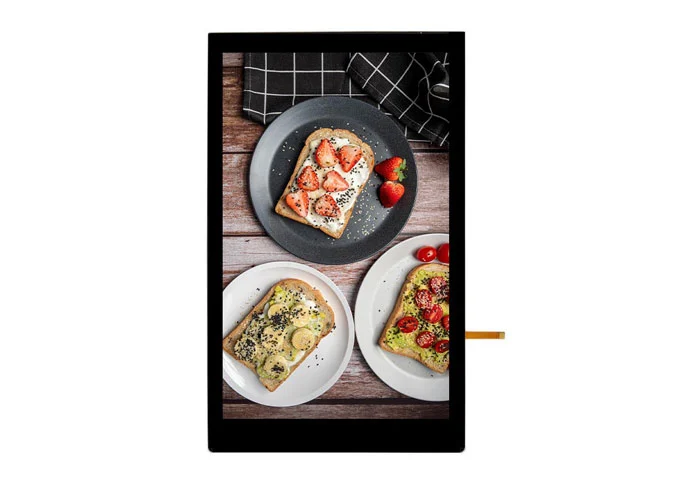

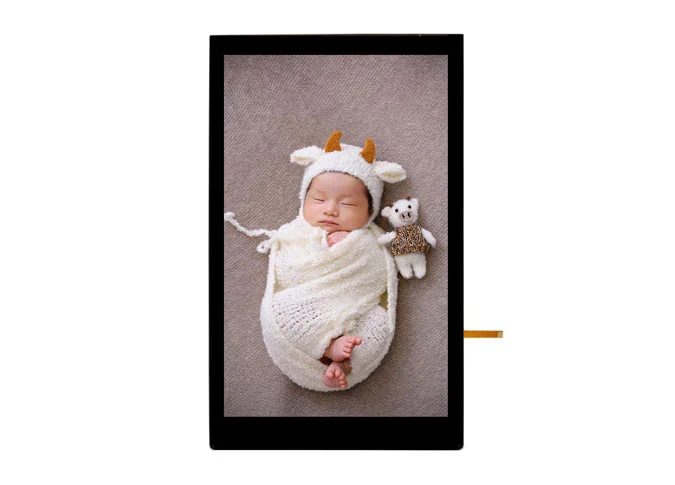

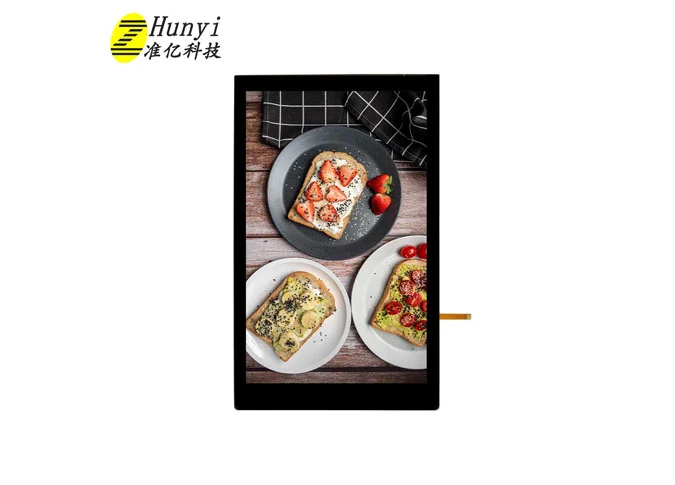

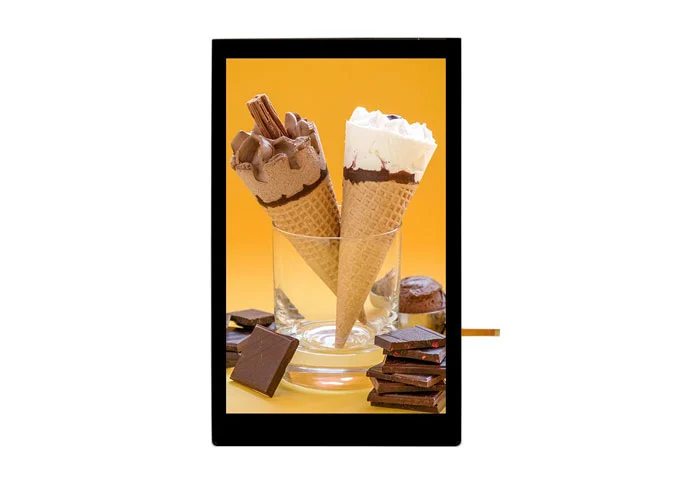

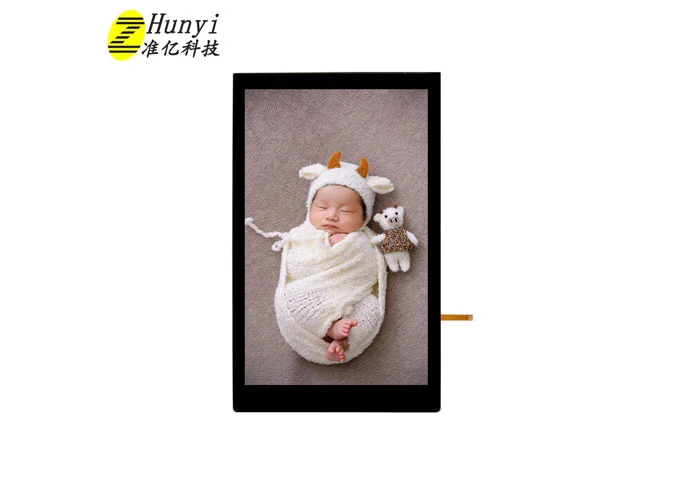

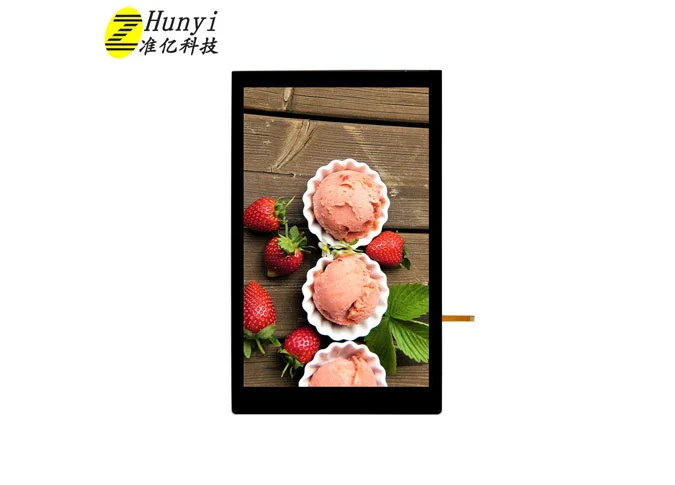

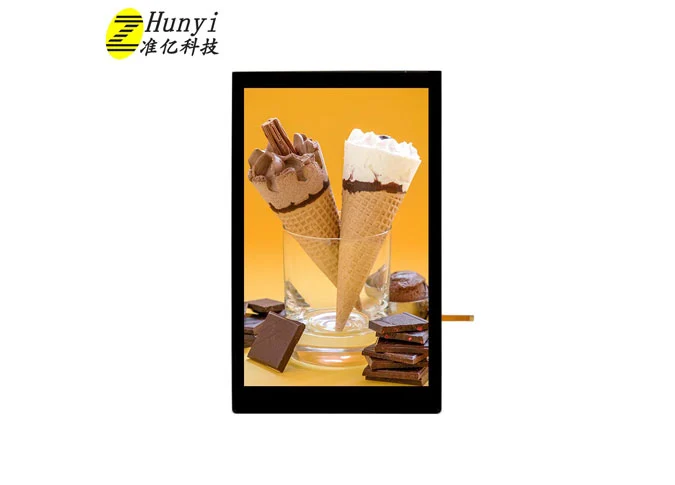

Z80017-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 800*1280. CeciAffichage LCD TFT en grosEst intégré au pilote LCD GH8555BL et au contrôleur tactile GT911. Ce module tactile LCD TFT a-Si est fourni avec une interface MIPI et I2C. Touche multipoint. G G structionnaire.
Si vous avez la condition spéciale, comme le lecteur IC, l'interface, FPC, panneau tactile, rétroéclairage, luminosité, couleur, etc., comme unFournisseur d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
En tant queModule d'affichage LCD usine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 8 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, La publicité d'ascenseur, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 44.85 (H) × 134.55 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 114.65 (W) ×184.15 (H) ×2.55 (T) | mm |
5 | LCD Outline Dimension | 111.24 (W) × 180.52 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 107.64 (W) ×172.22 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GH8555BL | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.55% Min: 5.0% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1200 | - |
14 | FPC Version | Z80017-P39H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/3 Series 7 Parallel (21 lights in total) | - |
19 | Luminance | 280 | nit |
20 | Weight | 0.211 | kg |
2.1 LCM PIN
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | TCP | Positive MIPI differential CLOCK input |
3 | TCN | Negative MIPI differential CLOCK input |
4 | GND | Ground |
5 | TDP0 | Positive MIPI differential data input |
6 | TDN0 | Negative MIPI differential data input |
7 | GND | Ground |
8 | TDP1 | Positive MIPI differential data input |
9 | TDN1 | Negative MIPI differential data input |
10 | GND | Ground |
11 | TDP2 | Positive MIPI differential data input |
12 | TDN2 | Negative MIPI differential data input |
13 | GND | Ground |
14 | TDP3 | Positive MIPI differential data input |
15 | TDN3 | Negative MIPI differential data input |
16 | GND | Ground |
17 | LCM_RST | LCM RESET PIN |
18 | DSI_TE | Tearing Effect PIN |
19 | GND | Ground |
20 | VIO18_PMU | I/O POWER SUPPLY (1.8V） |
21 | NC | No Connection |
22 | VIO28_PMU | POWER SUPPLY (2.8V） |
23 | GND | Ground |
24 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
25 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
26 | TP_RESET | TP RESET PIN |
27 | TP_INT | TP Interrupt PIN |
28 | TP_VDD | TP POWER SUPPLY (2.8V） |
29 | GND | Ground |
30-33 | VLEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34 | NC | No Connection |
35-38 | VLEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
39 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
2.2 TP PIN
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
2 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
3 | TP_RST | TP RESET PIN |
4 | TP_INT | TP Interrupt PIN |
5 | GND | Ground |
6 | TP_VDD | TP POWER SUPPLY (2.8V） |

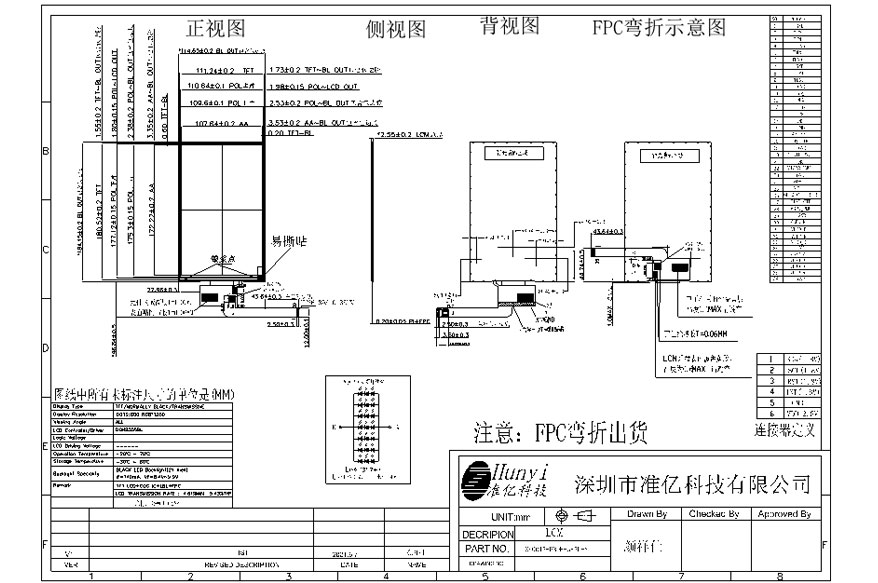

3.1 LCM

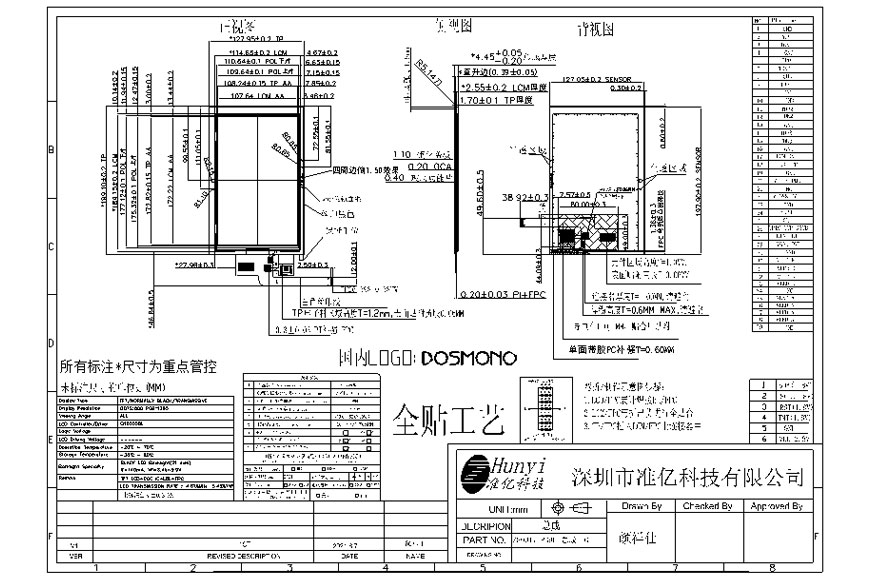

3.2 TLCM
