Taille: 8 pouce
Résolution: 800*1280
Zone active: 107.64*172.224mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 580 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

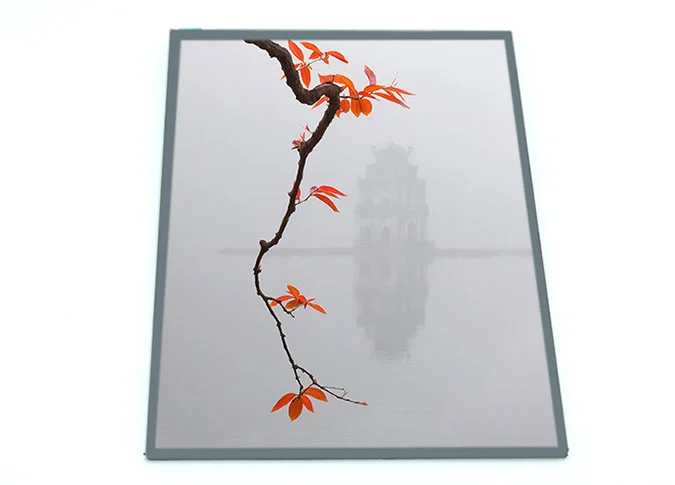

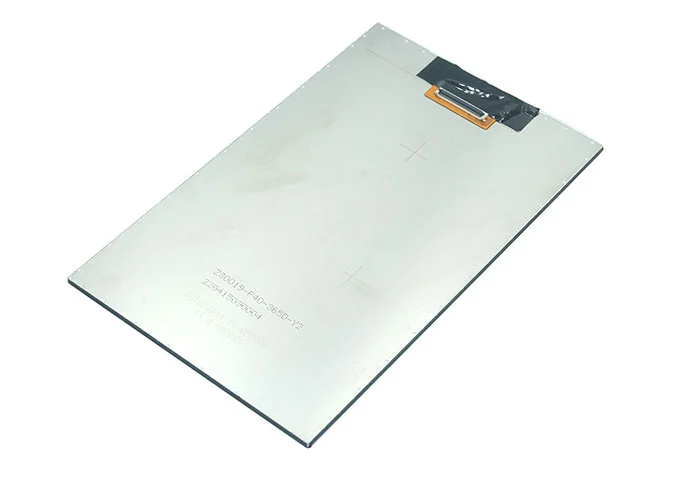

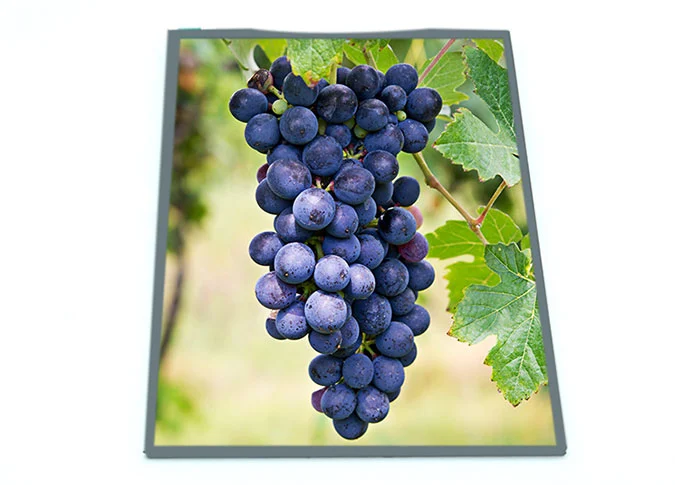

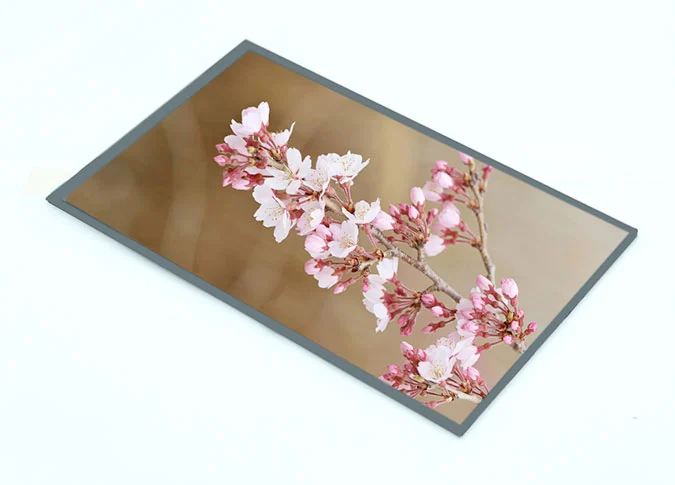

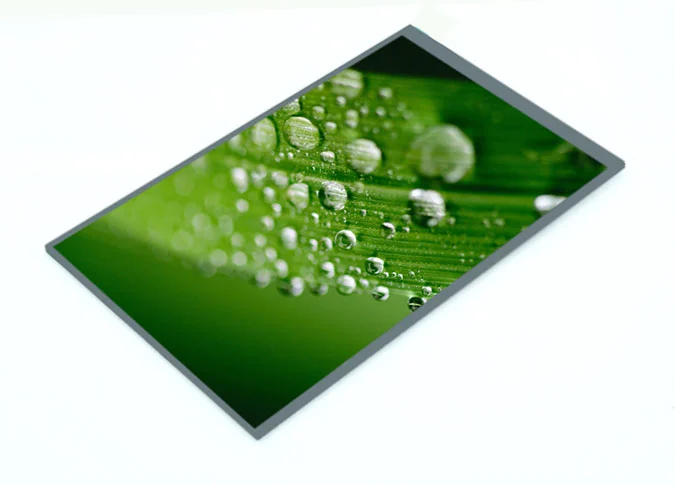

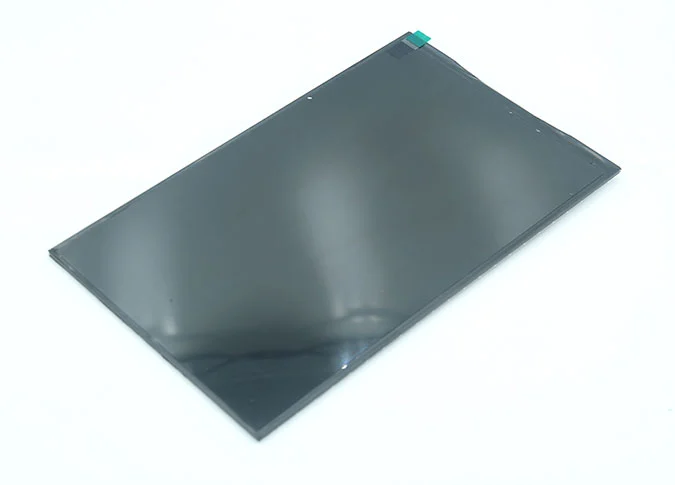

Z80019 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 800 *. La technique IPS (In-plan Switching) fait de ce module LCD 8 "un angle de vue plus large. Cet écran LCD est intégré JD9365DA-H3 pilote IC. Ce a-SiModule LCD TFT carréViennent avec l'interface MIPI, luminosité 580cd/m².
Z80019 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 800 *. La technique IPS (In-plan Switching) fait de ce module LCD 8 "un angle de vue plus large. Cet écran LCD est intégré JD9365DA-H3 pilote IC. Ce a-SiModule LCD TFT carréViennent avec l'interface MIPI, luminosité 580cd/m².
Comme l'un desFabricants d'affichage LCD en Chine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Le 8 pouceChine TFT écran tactileEst largement utilisé en médecine, sonnette visuelle, vente, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, balance électrique, navigation, tableau de bord, publicité d'ascenseur, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 44.85 (H) × 134.55 (V） | um |

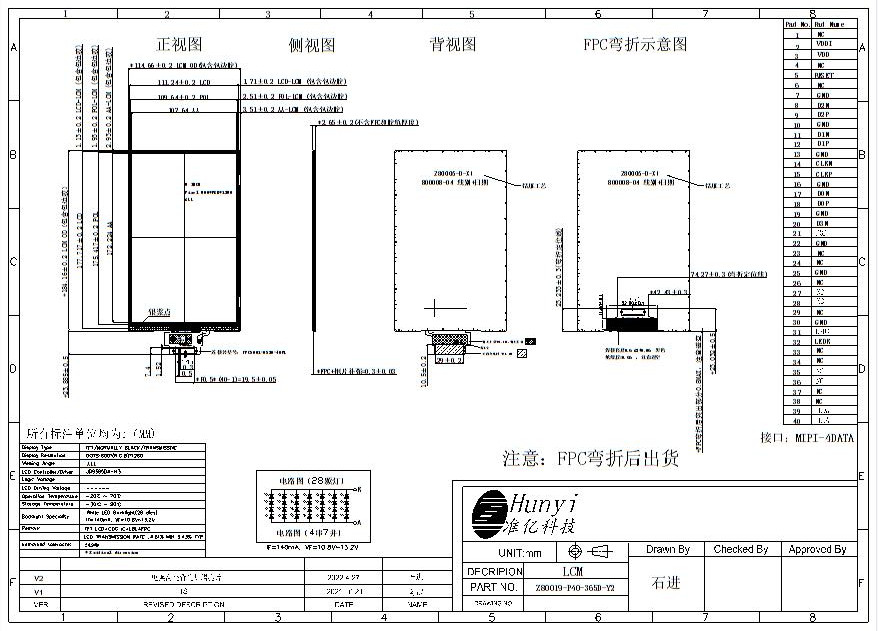

4 | LCM Outline Dimension (Without FPC） | 114.66 (W) × 184.16 (H) × 2.65 (T) | mm |
5 | LCD Outline Dimension | 111.24 (W) × 180.52 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 107.64 (W) × 172.224 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.55% Min: 5.0% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1200 | - |
14 | FPC Version | Z80019-P40 V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/4 Series 7 Parallel (28 lights in total) | - |
19 | Luminance | 580 | nit |
20 | Weight | 0.114 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | No Connection |
2 | VDDI | I/O POWER SUPPLY |
3 | VDD | POWER SUPPLY |
4 | NC | No Connection |
5 | RESET | LCM RESET PIN |
6 | NC | No Connection |
7 | GND | Ground |
8 | D2N | Negative MIPI differential data input |
9 | D2P | Positive MIPI differential data input |
10 | GND | Ground |
11 | D1N | Negative MIPI differential data input |
12 | D1P | Positive MIPI differential data input |
13 | GND | Ground |
14 | CLKN | Negative MIPI differential CLOCK input |
15 | CLKP | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | D0N | Negative MIPI differential data input |
18 | D0P | Positive MIPI differential data input |
19 | GND | Ground |
20 | D3N | Negative MIPI differential data input |
21 | D3P | Positive MIPI differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-29 | NC | No Connection |
30 | GND | Ground |
31-32 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33-38 | NC | No Connection |
39-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
