Taille: 8 pouce
Résolution: 1200*1920
Zone active: 107.64*172.22mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 800 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

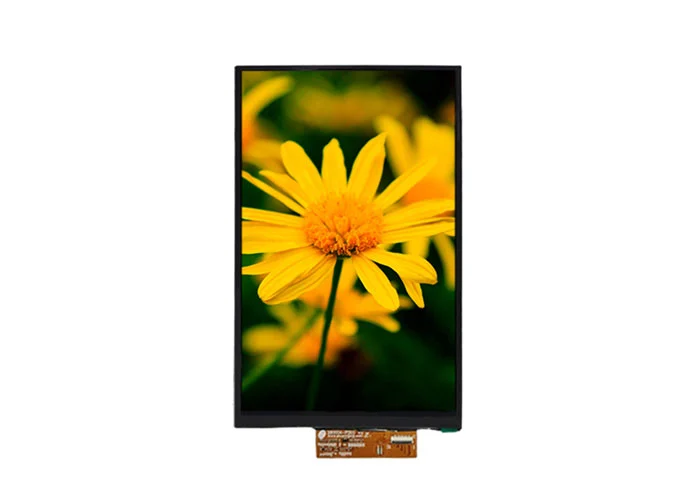

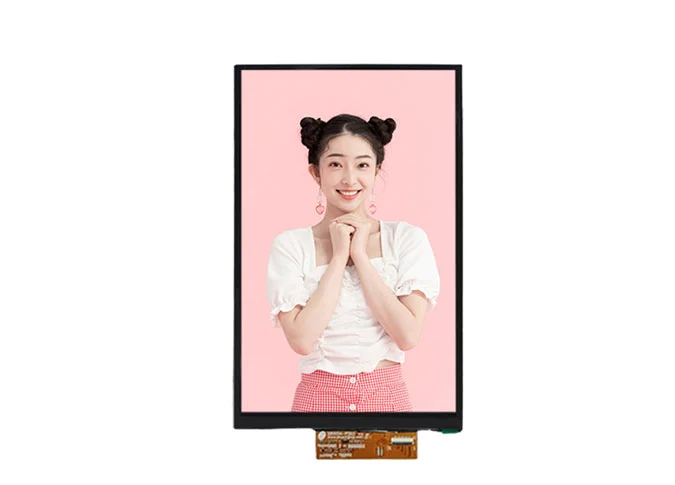

Z80035 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1920 1200 *. La technique IPS (In-plan Switching) fait ce 8"Module LCD TFT carréAvoir un angle de vue plus large. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 800cd/m².
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc, nous pouvons fournirModule d'affichage LCD personnaliséPour vous.
En tant queUsine d'écran LCDEn Chine, notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 8 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, La publicité d'ascenseur, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 1200 (H) × RGB × 1920 (V） | pixels |
3 | Pixel Pitch | 89.7 (H) × 89.7 (V） | um |

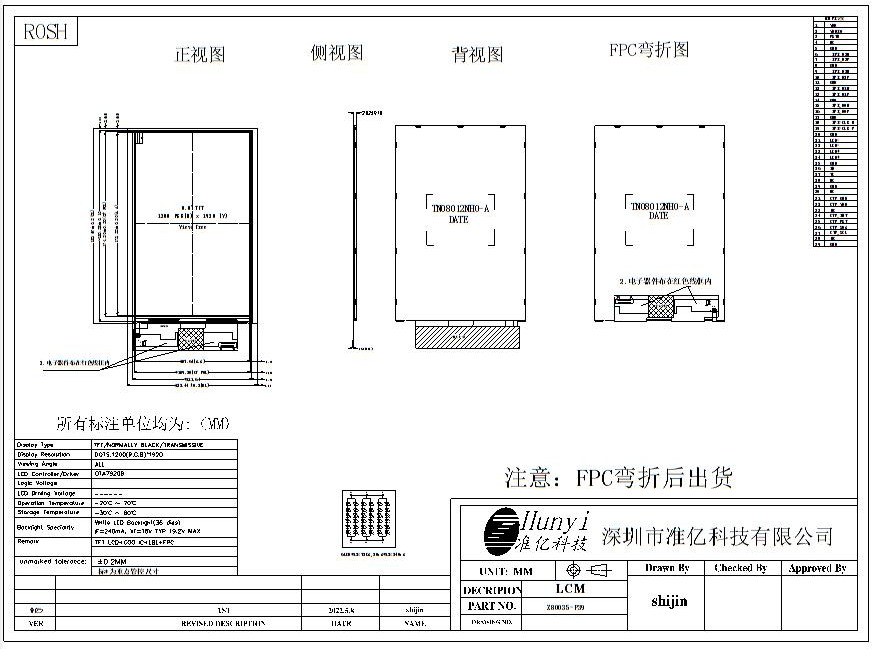

4 | LCM Outline Dimension (Without FPC） | 122.44 (W) × 183.67 (H) × 2.62 (T) | mm |
5 | CTP Outline Dimension (Without FPC） | N/A | mm |
6 | LCD Outline Dimension | 111.64 (W) × 180.28 (H) × 0.8 (T) | mm |
7 | LCD Active Area | 107.64 (W) × 172.22 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | OTA7290B | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | / | - |
14 | LCD Contrast Ratio | Typ.: 1200 Min: 800 | - |
15 | FPC Version | Z80035-P39 V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 6 Parallel (36 lights in total) | - |
20 | Luminance | Typ.:800 | nit |
21 | Weight | / | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | VDD | POWER SUPPLY |
| 2 | VDDIO | I/O POWER SUPPLY |
| 3 | RSTB | LCM RESET PIN |
| 4 | NC | No Connection |
| 5 | GND | Ground |
| 6 | MIPI_D3N | Negative MIPI differential data input |
| 7 | MIPI_D3P | Positive MIPI differential data input |
| 8 | GND | Ground |
| 9 | MIPI_D2N | Negative MIPI differential data input |
| 10 | MIPI_D2P | Positive MIPI differential data input |
| 11 | GND | Ground |
| 12 | MIPI_D1N | Negative MIPI differential data input |
| 13 | MIPI_D1P | Positive MIPI differential data input |
| 14 | GND | Ground |
| 15 | MIPI_D0N | Negative MIPI differential data input |
| 16 | MIPI_D0P | Positive MIPI differential data input |
| 17 | GND | Ground |
| 18 | MIPI_CLKN | Negative MIPI differential CLOCK input |
| 19 | MIPI_CLKP | Positive MIPI differential CLOCK input |
| 20 | GND | Ground |
| 21-22 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 23-24 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
| 25 | GND | Ground |
| 26 | ID | LCM ID PIN |
| 27 | TE | Tearing Effect PIN |
| 28 | NC | No Connection |
| 29 | GND | Ground |
| 30 | NC | No Connection |
| 31 | GND | Ground |
| 32 | CTP_VDD | TP POWER SUPPLY |
| 33 | NC | No Connection |
| 34 | CTP_INT | TP Interrupt PIN |
| 35 | CTP_RST | TP Reset PIN |
| 36 | CTP_SDA | TP I2C data (SDA) data input (MOSI) |
| 37 | CTP_SCL | TP I2C clock (SCL) clock (SCLK) |
| 38 | NC | No Connection |
| 39 | GND | Ground |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
