Taille: 8"
Résolution: 1280*800
Interface LCD: LVDS
Interface tactile: IIC
Panneau tactile: 10 point Capacitif Tactile
Contrôleur tactile: GT9271
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification:ISO9001,IATF16949,ROHS,REACH

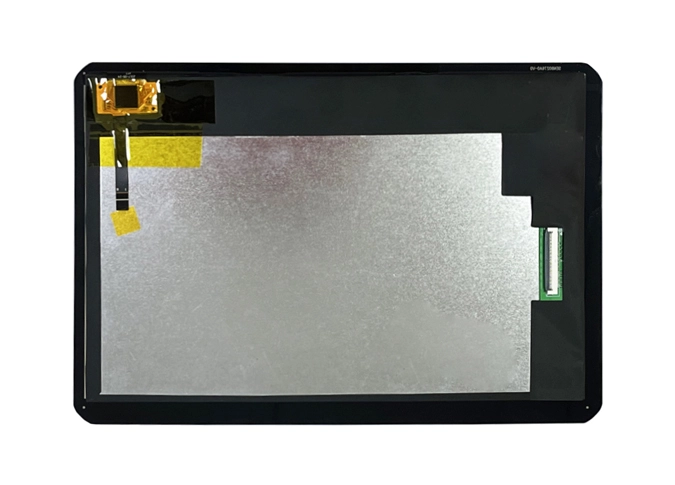

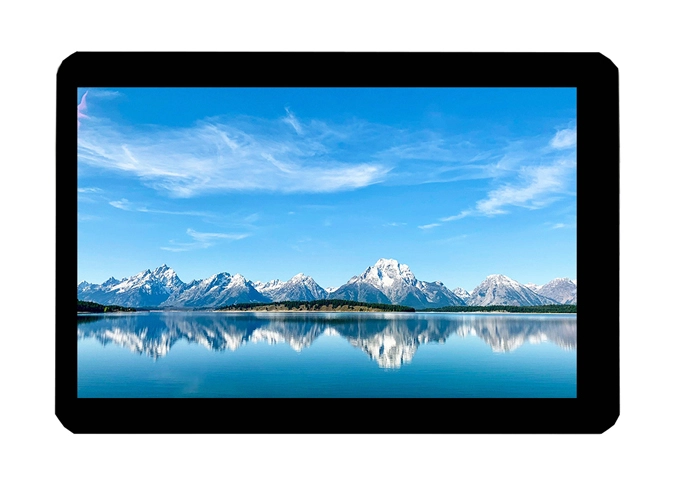

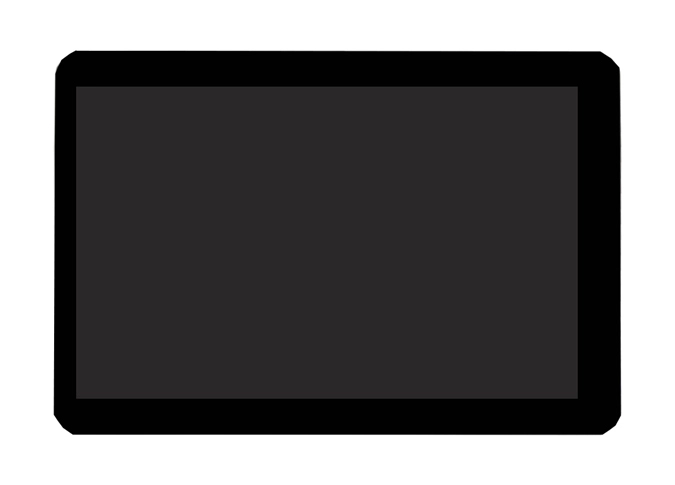

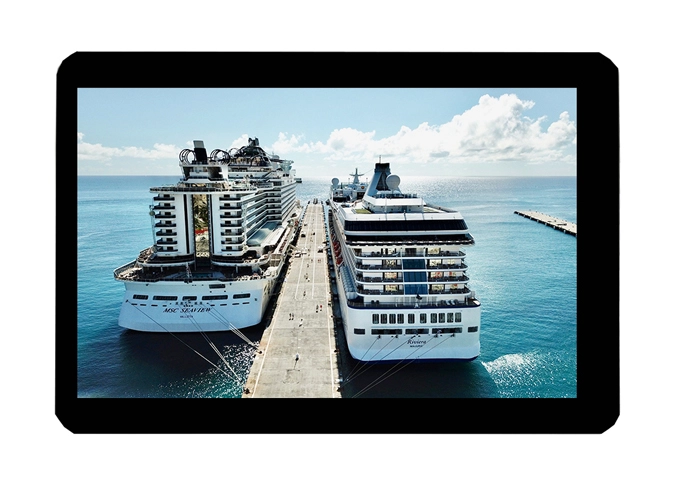

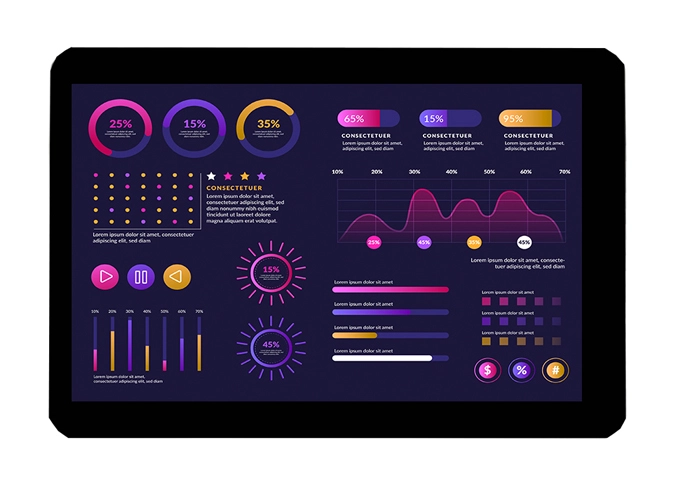

Z80036-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif multipoint, QVGA 1280*800. Cet écran tactile TFT est contrôleur tactile GT9271 intégré. Cet écran LCD a-Si TFTChine panneau tactile moduleVenez avec l'interface LVDS et I2C.
Si vous avez la condition spéciale, comme le pilote IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, la luminosité, la couleur etc, nous pouvons fournirModule d'affichage LCD personnaliséPour vous.
En tant queChine LCD module fabricant, Notre usine réalise ISO 9001:2015 et IATF16949: 2016 système standard de qualité strictement, tout l'affichage LCD passé ROHS, REACH Certification
Cet écran tactile LCD de 8 pouces est largement utilisé dans l'automobile, la sonnette, la domotique, l'équipement médical, le contrôle industriel, le POS électronique, le code QR, la maison intelligente, les kiosques de vente au détail, l'électronique grand public, publicité, distributeur automatique, éducation, ordinateur portable, aviation et aérospatiale, ect
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 1280(H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 134.5(H) × 134.5 (V) | um |
4 | LCM Outline Dimension (Without FPC) | 181.85 (W) ×119.30 (H) ×2.40 (T) | mm |
5 | LCD Active Area | 172.22 (W) ×107.64 (H) | mm |
6 | View Direction (Gray Inversion) | FULL VIEW | - |
7 | Driver IC | / | - |
8 | Pixel Arrangement | RGB-Stripe | - |
9 | Display Mode | Normal Black | - |
10 | Pixel driving Element | a-Si TFT | - |
11 | LCD Transmittance | / | - |
12 | LCD Contrast Ratio | Typ.: 900 | - |
13 | FPC Version | / | - |
14 | Interface | LVDS | - |
15 | Operating Temperature | -20°C~ 70°C | - |
16 | Storage Temperature | -30°C~ 80°C | - |
17 | Backlight Arrangement | LED/7 Series 4 Parallel (28 lights in total) | - |
18 | Luminance | Typ.:330 | nit |
19 | Weight | TBD |
|
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage(3.4V) |
2-3 | VDD | Power Supply(3.3V) |
4-6 | NC | No Connection |
7 | GND | Ground |
8 | Rxin0- | LVDS differential data input |
9 | Rxin0+ | LVDS differential data input |
10 | GND | Ground |
11 | Rxin1- | LVDS differential data input |
12 | Rxin1+ | LVDS differential data input |
13 | GND | Ground |
14 | Rxin2- | LVDS differential data input |
15 | Rxin2+ | LVDS differential data input |
16 | GND | Ground |
17 | RxCLK- | LVDS differential clock input |
18 | RxCLK+ | LVDS differential clock input |
19 | GND | Ground |
20 | Rxin2- | LVDS differential data input |
21 | Rxin2+ | LVDS differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-28 | NC | No Connection |
29 | AVDD | Power For Analog(+10.4V) |
30 | GND | Ground |
31-32 | LEDK | LED Cathode |
33-34 | NC | No Connection |
35 | VGL | Gate OFF Voltage(-7V) |
36-37 | NC | No Connection |
38 | VGH | Gate On Voltage(+18V) |
39-40 | LEDA | LED Anode |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
