Taille: 8.8"
Résolution: 480*1280
Interface LCD: mipi
Conducteur IC:OTA7290B
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification:ISO9001,IATF16949,ROHS,REACH

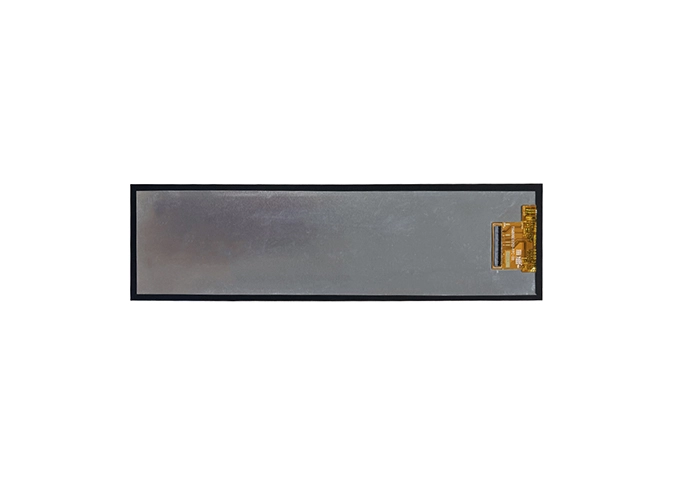

Z88001 est un écran à cristaux liquides (LCD) à transistor à matrice active de couleur à couche mince (TFT) avec une résolution 1280 480 *. La technique IPS (Commutation dans le plan) permet à ce module LCD de 8.8 "d'avoir un angle de vue plus large. Cet écran LCD TFT a-Si est équipé d'une interface mipi. Le pilote intégré OTA7290B de l'écran intégré.
Si vous avez des exigences spéciales, comme le pilote IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, etc, nous pouvons personnaliser pour vous.
Notre usine réalise ISO 9001:2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification
L'écran LCD ultra large de 8 pouces est largement utilisé sur l'affichage numérique, l'affichage de l'information, le tableau de menu, le tableau de bord, la salle de conférence, les jeux, la publicité, le kiosque, l'audio, VR, AR,POS, médical, HMI, navigation, éducation etc
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.8 | inch |
2 | Display Resolution | 480(H) × RGB × 1920 (V) | pixels |
3 | Pixel Pitch | 114(H) × 114 (V) | um |
4 | LCM Outline Dimension (Without FPC) | 64. 10 (W) ×231.20 (H) ×4.70 (T) | mm |
5 | LCD Active Area | 54.72 (W) ×218.88 (H) | mm |
6 | View Direction (Gray Inversion) | FULL VIEW | - |
7 | Driver IC | OTA7290B | - |
8 | Pixel Arrangement | RGB-Stripe | - |
9 | Display Mode | Normal Black | - |
10 | Pixel driving Element | a-Si TFT | - |
11 | LCD Transmittance | Typ.: 4.2% | - |
12 | LCD Contrast Ratio | Typ.: 800 Min:640 | - |
13 | FPC Version | Z88001 V1 | - |
14 | Interface | MIPI | - |
15 | Operating Temperature | -20°C~ 70°C | - |
16 | Storage Temperature | -30°C~ 80°C | - |
17 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
18 | Luminance | Typ.:550 | nit |
19 | Weight | / |
|
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | GND | Power Ground |
| 2 | NC | NC |
| 3~4 | LEDA | Power supply for backlight anode input terminal. |
| 5 | NC | NC |
| 6~7 | LEDK | Power supply for backlight cathode input terminal. |
| 8 | NC | NC |
| 9 | GND | Power Ground |
| 10 | NC | NC |
| 11 | AVDD | Power supply for Analog Circuit |
| 12 | NC | NC |
| 13 | VGH | Power supply for Positive Power for TFT |
| 14 | NC | NC |
| 15 | VGL | Power supply for Negative Power for TFT |
| 16 | NC | NC |
| 17 | GND | Power Ground |
| 18 | VCOM | Power supply for Common voltage. |
| 19~20 | GND | Power Ground |
| 21 | RESET | Reset pin. Setting either pin low initializes the LSI |
| 22 | VCI | power supply for DC/DC circuit(2.7~3.6V) |
| 23 | STBYB | Standby mode |
| 24 | TP_SYNC | Sync signal for touch panel |
| 25 | GND | Power Ground |
| 26 | D0P | MIPI-DSI Data differential signal input pins |
| 27 | D0N | MIPI-DSI Data differential signal input pins |
| 28 | GND | Power Ground |
| 29 | D1P | MIPI-DSI Data differential signal input pins |
| 30 | D1N | MIPI-DSI Data differential signal input pins |
| 31 | GND | Power Ground |
| 32 | CLKP | MIPI-DSI CLOCK differential signal input pins |
| 33 | CLKN | MIPI-DSI CLOCK differential signal input pins |
| 34 | GND | Power Ground |
| 35 | D2P | MIPI-DSI Data differential signal input pins |
| 36 | D2N | MIPI-DSI Data differential signal input pins |
| 37 | GND | Power Ground |
| 38 | D3P | MIPI-DSI Data differential signal input pins |
| 39 | D3N | MIPI-DSI Data differential signal input pins |
| 40 | GND | Power Ground |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
