Taille: 9 pouce
Résolution: 800*1280
Zone active: 119.28*190.85
Interface: MIPI
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

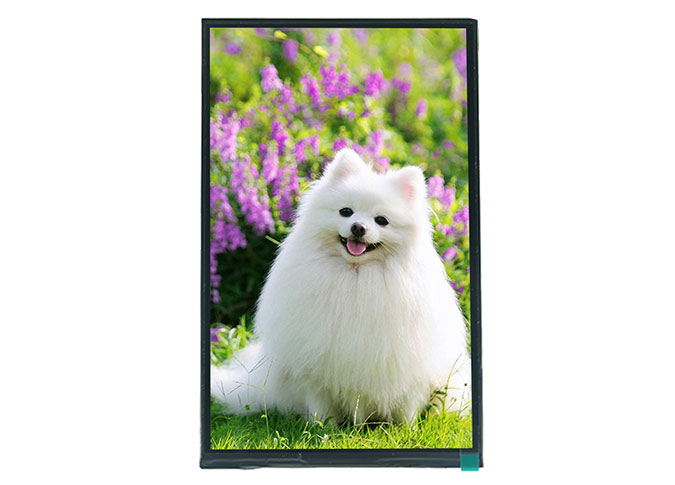

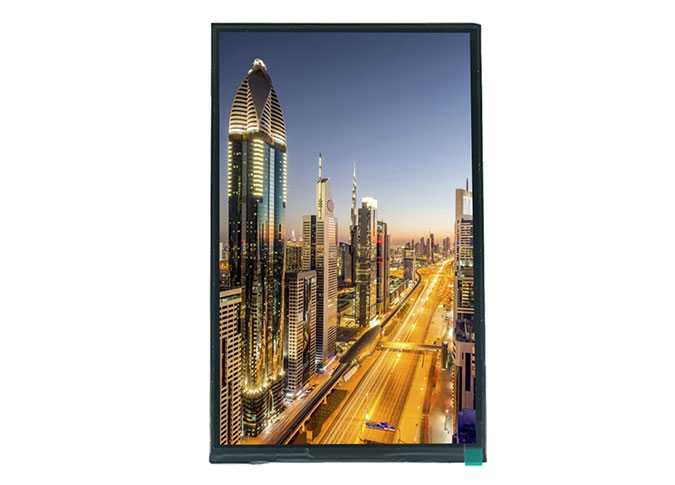

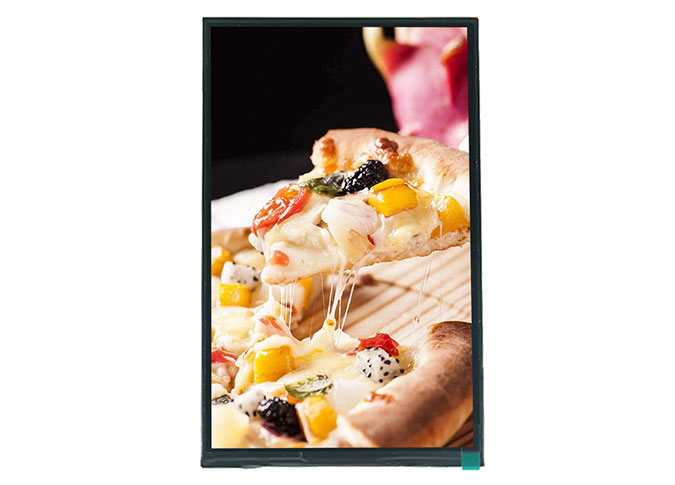

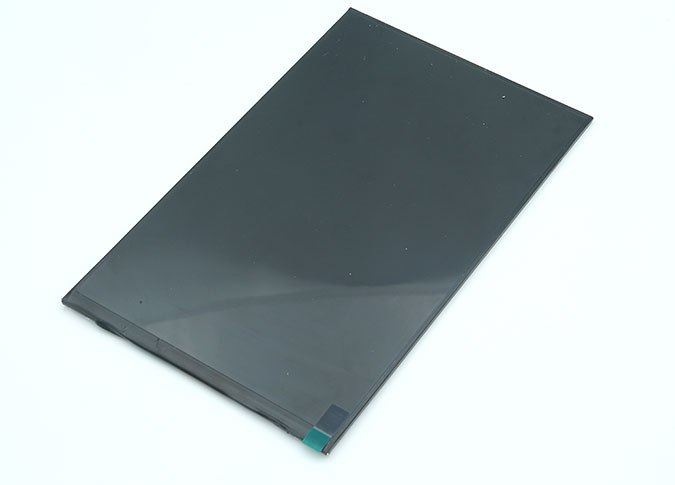

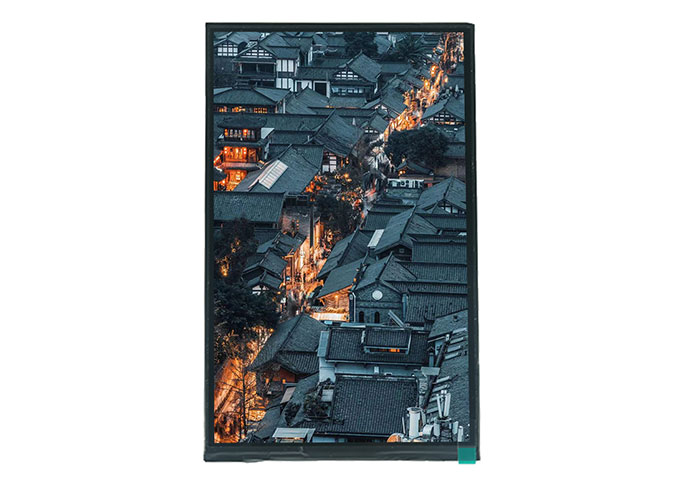

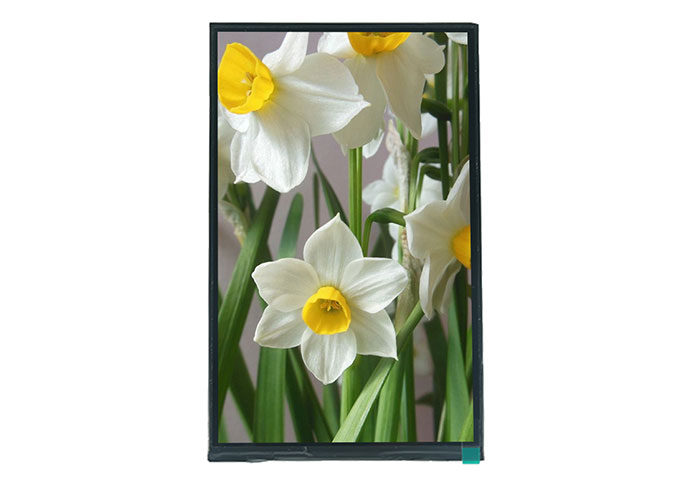

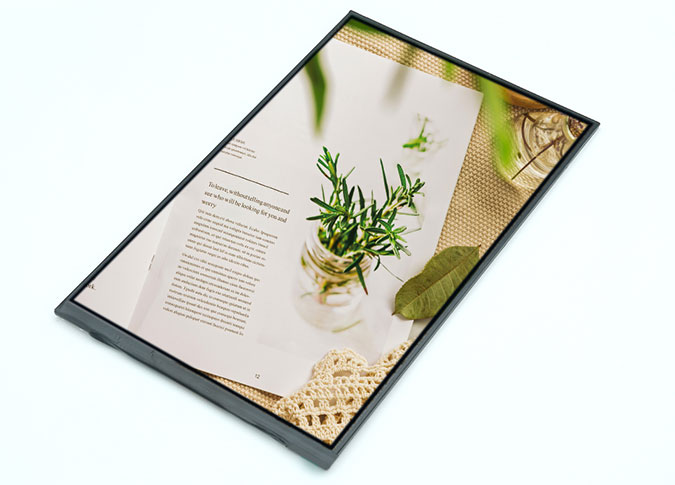

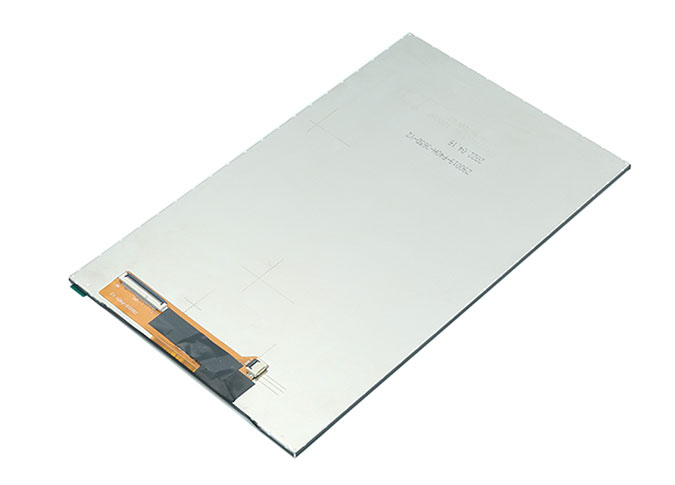

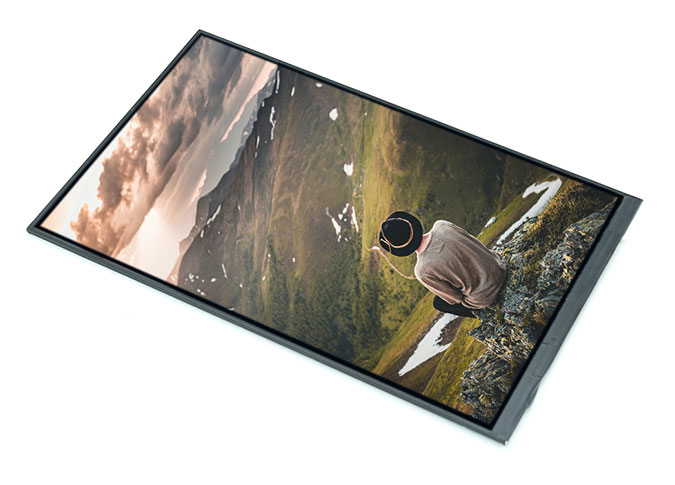

Z90019 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 800 *. La technique IPS (In-plan Switching) fait de ce module LCD 9 "un angle de vue plus large. Cet écran LCD est intégré JD9365DA-H3 pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 350cd/m².
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc, nous pouvons également personnaliser pour vous.
Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 9 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, La publicité d'ascenseur, ordinateur portable, HMI, l'éducation, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 149.1 (H) × 149.1 (V） | um |

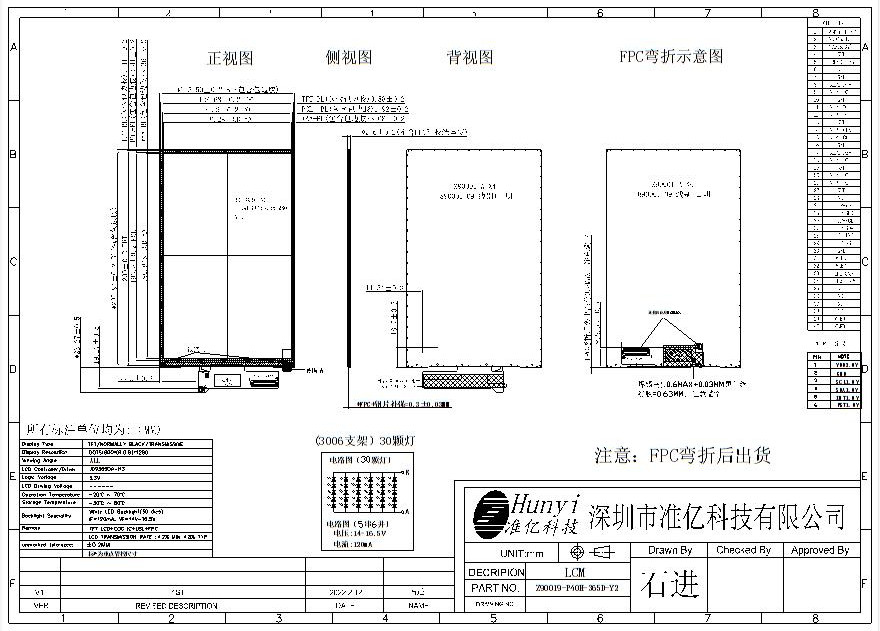

4 | LCM Outline Dimension (Without FPC） | 125.5 (W) × 202.94 (H) × 2.6 (T) | mm |
5 | LCD Outline Dimension | 123.68 (W) × 200 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 119.28 (W) × 190.84 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.8% Min: 4.2% | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z90019-P40H V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/5 Series 6 Parallel (30 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.130 | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | VDDIO | I/O POWER SUPPLY (1.8V） |
| 2-3 | VDD | POWER SUPPLY (3.3V） |
| 4 | GND | Ground |
| 5 | RESET | LCM RESET PIN (1.8V) |
| 6 | NC | No Connection |
| 7 | GND | Ground |
| 8 | MIPI_D0N | Negative MIPI differential data input |
| 9 | MIPI_D0P | Positive MIPI differential data input |
| 10 | GND | Ground |
| 11 | MIPI_D1N | Negative MIPI differential data input |
| 12 | MIPI_D1P | Positive MIPI differential data input |
| 13 | GND | Ground |
| 14 | MIPI_CLKN | Negative MIPI differential CLOCK input |
| 15 | MIPI_CLKP | Positive MIPI differential CLOCK input |
| 16 | GND | Ground |
| 17 | MIPI_D2N | Negative MIPI differential data input |
| 18 | MIPI_D2P | Positive MIPI differential data input |
| 19 | GND | Ground |
| 20 | MIPI_D3N | Negative MIPI differential data input |
| 21 | MIPI_D3P | Positive MIPI differential data input |
| 22 | GND | Ground |
| 23 | NC | No Connection |
| 24 | TP_VDD | TP POWER SUPPLY (2.8V） |
| 25 | TP_GND | Ground |
| 26 | TP_SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
| 27 | TP_SDA | TP I2C data (SDA) data input (MOSI)(1.8V) |
| 28 | TP_INT | TP Interrupt PIN (1.8V) |
| 29 | TP_RST | TP RESET PIN (1.8V) |
| 30 | GND | Ground |
| 31-32 | VLEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 33 | ID1_GND | LCM ID PIN |
| 34 | ID2_1.8V | LCM ID PIN |
| 35-38 | NC | No Connection |
| 39-40 | VLEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
| RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
