Taille: 9 pouce
Résolution: 1024*600
Zone active: 196.906*114.158mm
Interface: LVDS
Angle de vue: IPS
Luminosité: 400 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

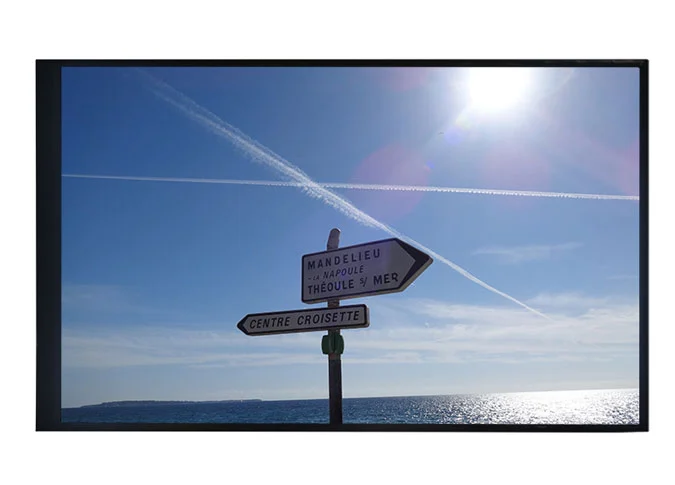

Z90080 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 600 1024 *. La technique IPS (In-plan Switching) fait de ce module LCD 9 "un angle de vue plus large. Ce module LCD TFT a-Si est doté d'une interface LVDS, d'une luminosité de 400cd/m².
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc, nous pouvons fournirChine TFT LCD module d'affichagePour vous.
En tant queChine LCD module fabricant, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Le 9 pouceChine TFT écran tactileEst largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, publicité d'ascenseur, ordinateur portable, HMI, L'éducation, etc.

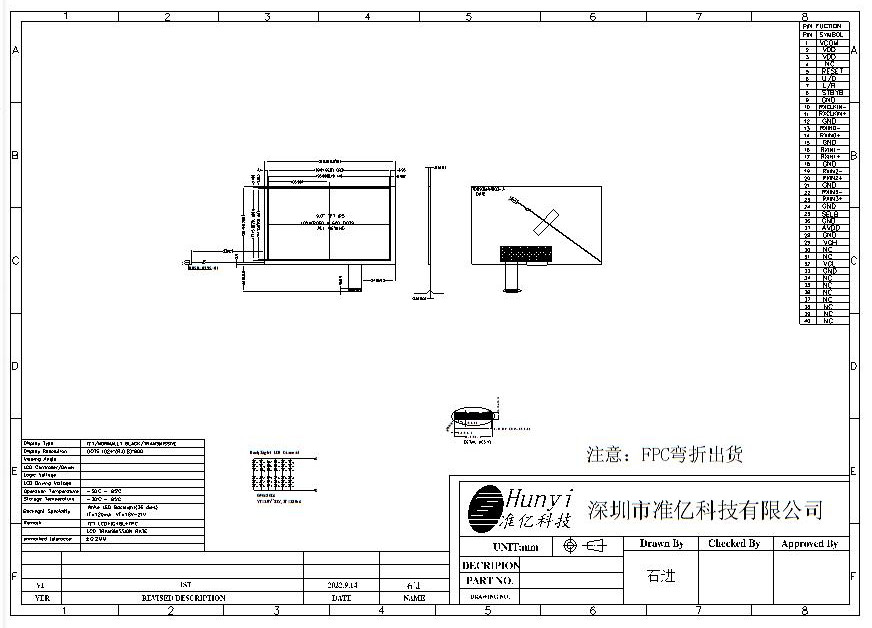

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V） | pixels |
3 | Pixel Pitch | 192 (H) × 190.25 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 210.7 (W) × 126.4 (H) × 3.4 (T) | mm |
6 | LCD Active Area | 196.608 (W) × 114.15 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | / | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: TBD | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
14 | FPC Version | Z90080-P40 | - |
15 | Interface | LVDS | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 6 Parallel (36 lights in total) | - |
19 | Luminance | Typ.:400 | nit |
20 | Weight | 0.240 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage |
2 | VDD | Power Voltage for digital circuit |
3 | VDD | Power Voltage for digital circuit |
4 | NC | No connection |
5 | Reset | Global reset pin |
6 | U/D | Vertical inversion |
7 | L/R | Horizontal inversion |
8 | STBYB | Standby mode, Normally pulled high STBYB = "1", normal operation STBYB = "0", timing controller, source driver will turn off, all output are High-Z |
9 | GND | Ground |
10 | RXCLKIN- | - LVDS differential data input |
11 | RXCLKIN+ | + LVDS differential data input |
12 | GND | Ground |
13 | RXIN0- | - LVDS differential data input |
14 | RXIN0+ | + LVDS differential data input |
15 | GND | Ground |
16 | RXIN1- | - LVDS differential data input |
17 | RXIN1+ | + LVDS differential data input |
18 | GND | Ground |
19 | RXIN2- | - LVDS differential clock input |
20 | RXIN2+ | + LVDS differential clock input |
21 | GND | Ground |
22 | RXIN3- | - LVDS differential data input |
23 | RXIN3+ | + LVDS differential data input |
24 | GND | Ground |
25 | SELB | 6bit/8bit mode selection |
26 | GND | Ground |
27 | AVDD | Power for Analog Circuit |
28 | GND | Ground |
29 | VGH | Gate ON Voltage |
30 | NC | No connection |
31 | NC | No connection |
32 | VGL | Gate off Voltage |
33 | GND | Ground |
34-40 | NC | No connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
