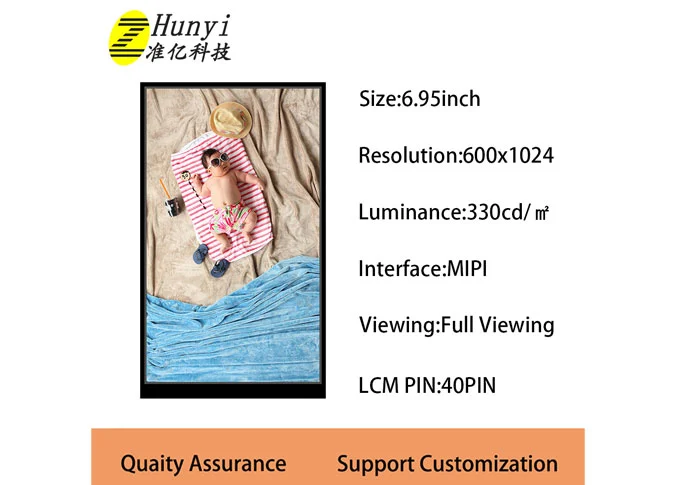

Taille: 6.95 pouce
Résolution: 600*1024
Zone active: 89.28*152.37mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 330 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

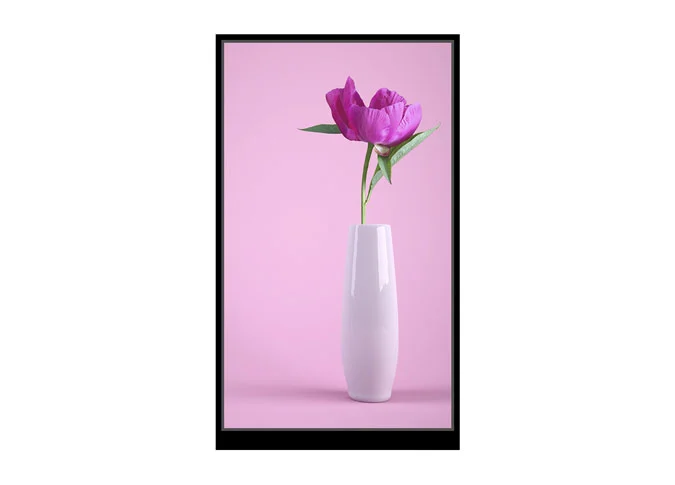

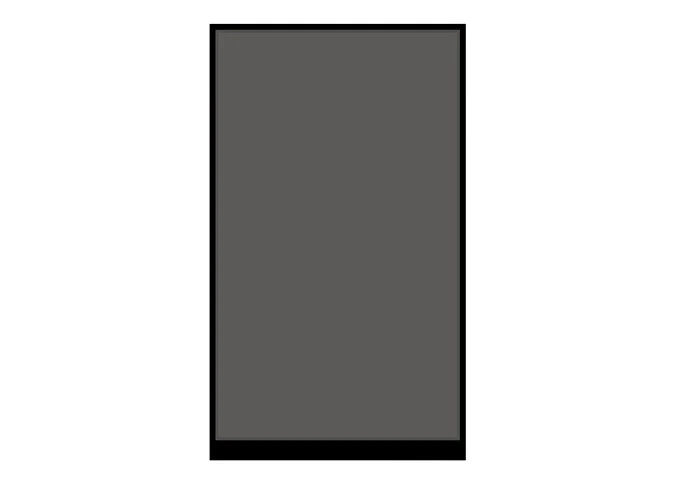

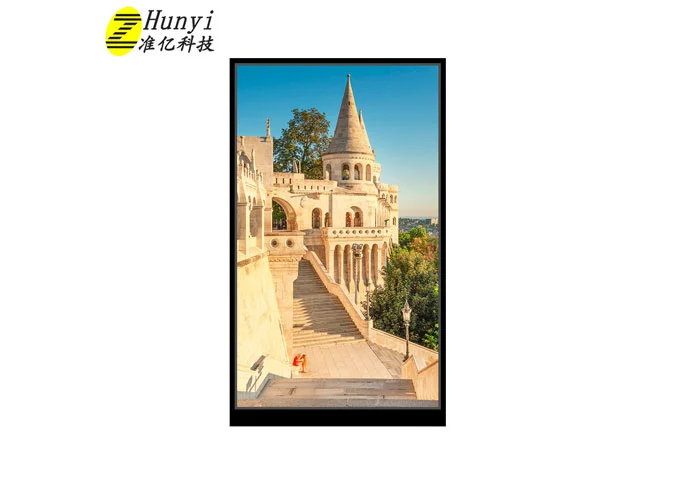

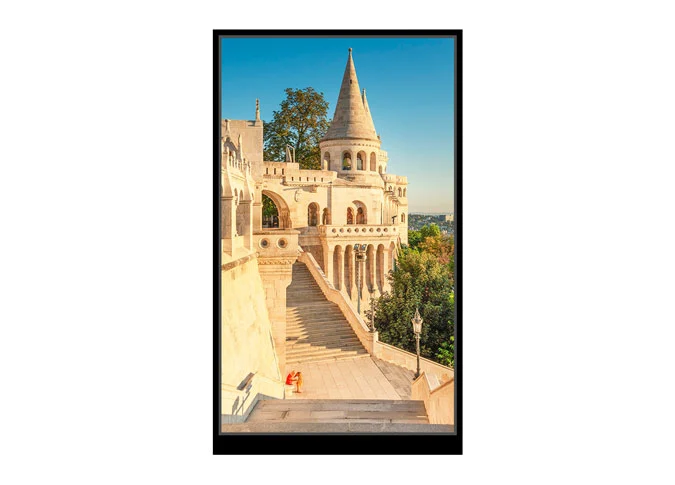

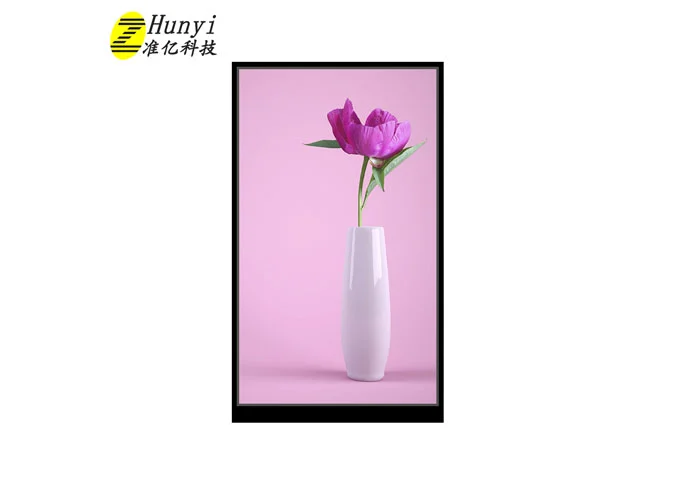

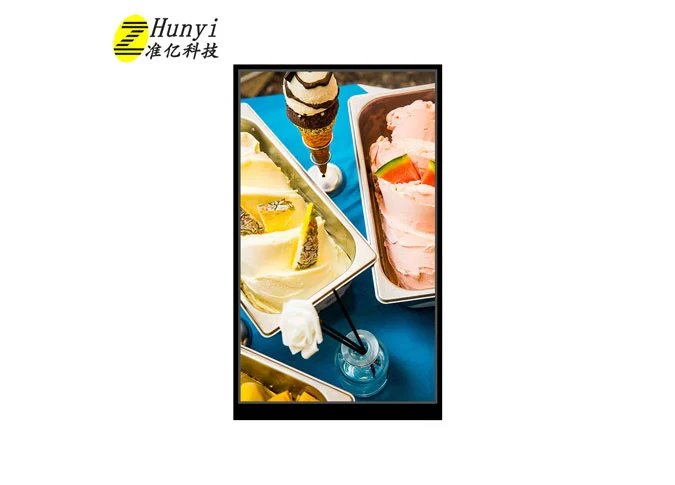

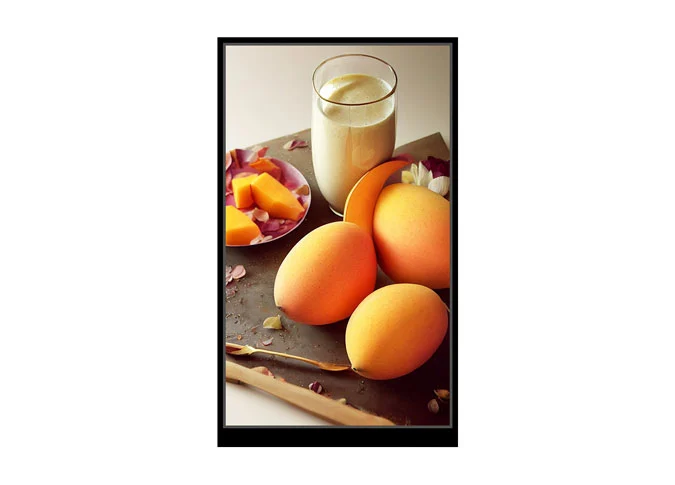

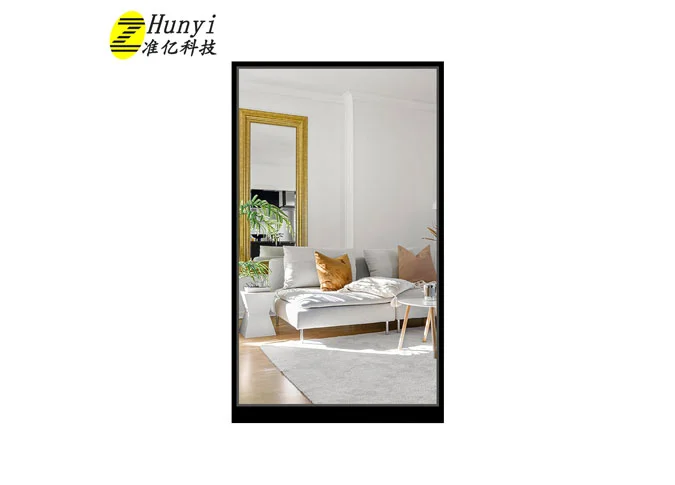

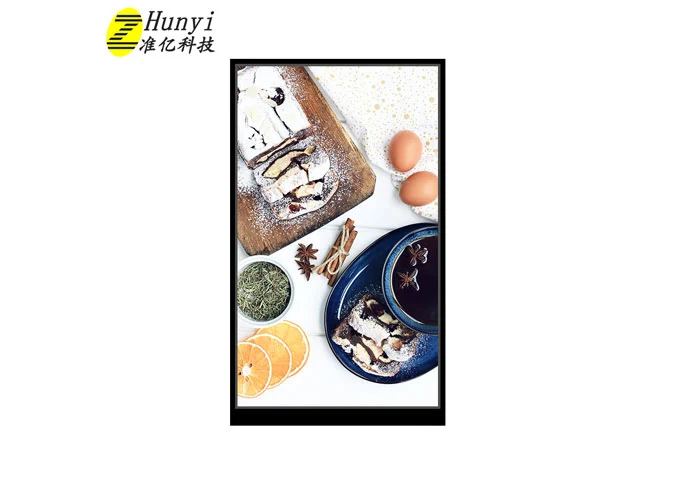

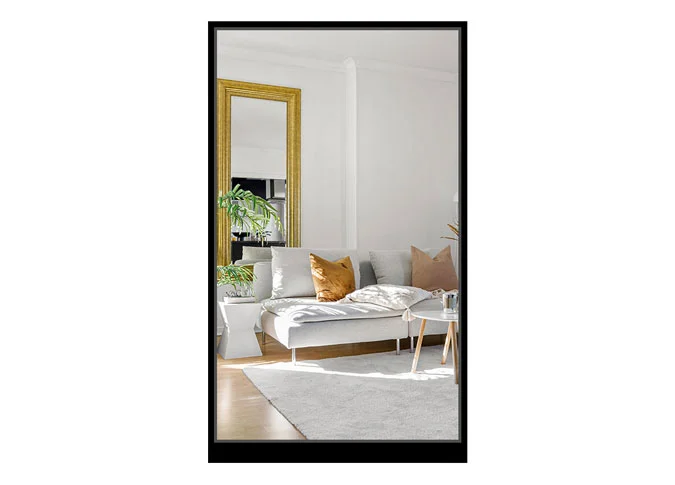

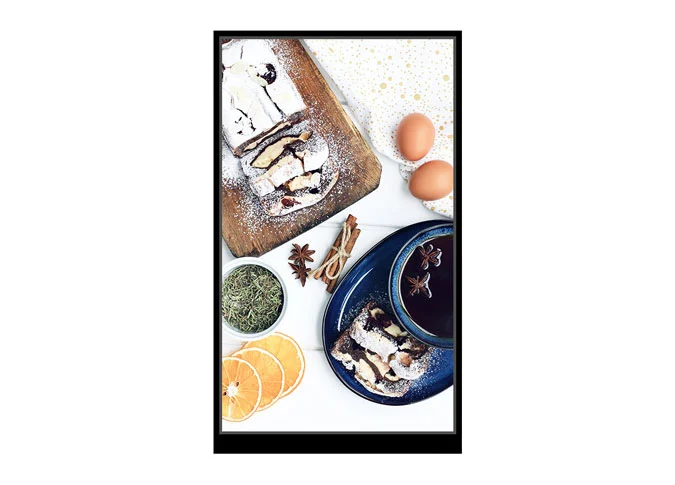

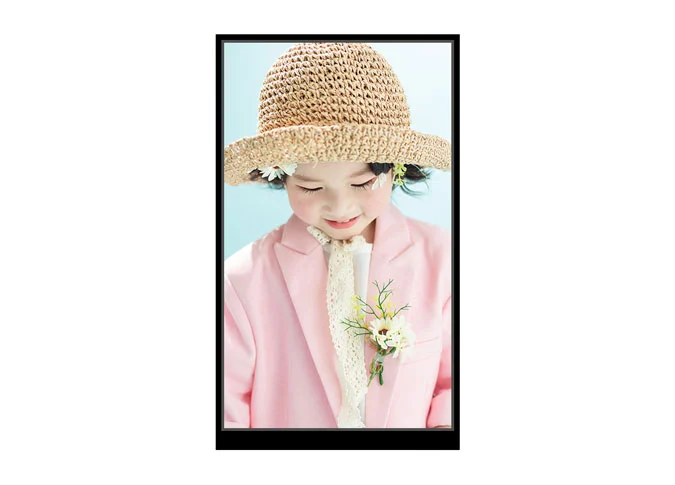

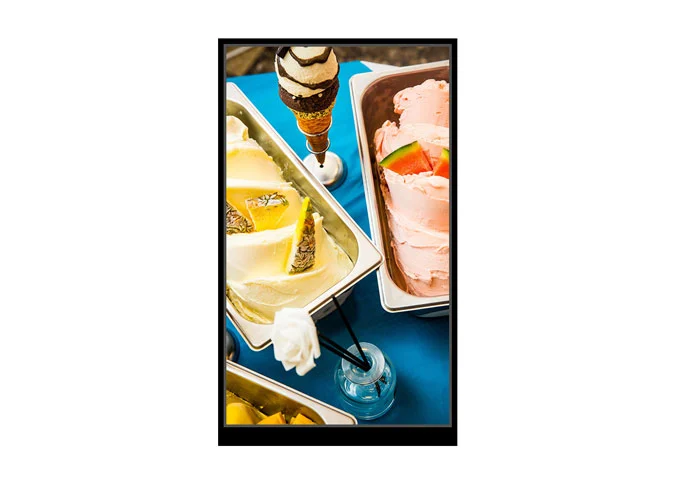

CD0695025LCD est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1024 600 *. La technique IPS(In-plan Switching) permet à ce module LCD de 6.95 "d'avoir un angle de vue plus large. CeciChine affichage LCDEst intégré OTA7290B-C pilote IC. Ce module LCD TFT a-Si est livré avec une interface MIPI et une luminosité de 330cd/m².
Si vous avez des exigences particulières, telles que l'interface IC du lecteur, FPC, écran tactile, luminosité, couleur, rétroéclairage, etc., en tant queFournisseur d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
En tant queFabricant d'affichage LCD en Chine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 6.95 pouces est largement utilisé dans la sonnette médicale, visuelle, distributeur automatique, machine d'apprentissage, ventilateurs, oscilloscope, appareil électroménager, scanner QRcode, maison intelligente, industries, portable, extérieur, HMI, e-bike, véhicule, projecteurs, imprimante 3D, appareil audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V) | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V) | um |

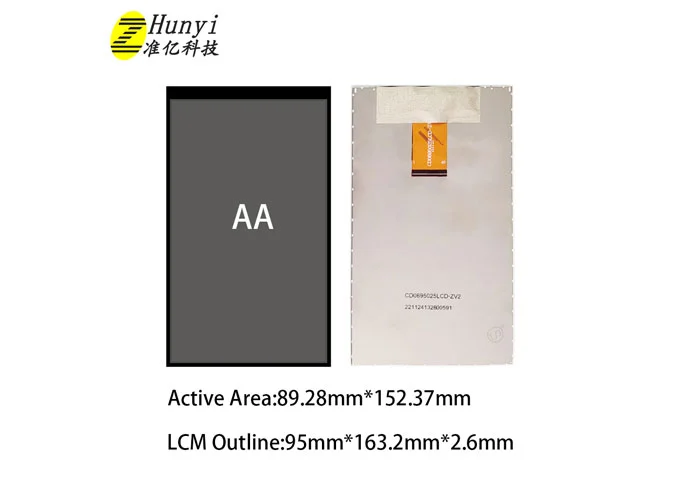

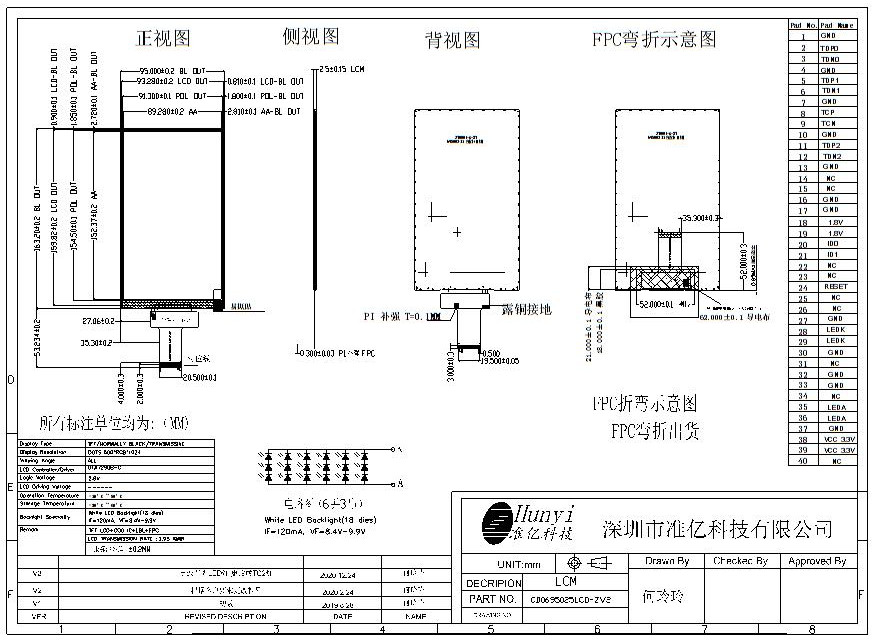

4 | LCM Outline Dimension (Without FPC） | 95 (W) ×163.2 (H) ×2.6 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) ×152.37 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | CD0695025LCD-ZV2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.082 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | Positive MIPI differential data input |
3 | D0N | Negative MIPI differential data input |
4 | GND | Ground |
5 | D1P | Positive MIPI differential data input |
6 | D1N | Negative MIPI differential data input |
7 | GND | Ground |
8 | CLKP | Positive MIPI differential CLOCK input |
9 | CLKN | Negative MIPI differential CLOCK input |
10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14-15 | NC | No Connection |
16-17 | GND | Ground |
18-19 | IOVCC | I/O POWER SUPPLY (1.8V) |
20 | ID0 | ID0 PIN |
21 | ID1 | ID1 PIN |
22-23 | NC | No Connection |
24 | RESET | Reset PIN (3.3V) |
25-26 | NC | No Connection |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | No Connection |
32-33 | GND | Ground |
34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37 | GND | Ground |
38-39 | VCC | POWER SUPPLY (3.3V） |
40 | NC | No Connection |
