Taille: 10.1 pouce
Résolution: 1200*1920
Zone active: 135.36*216.58mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 400 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

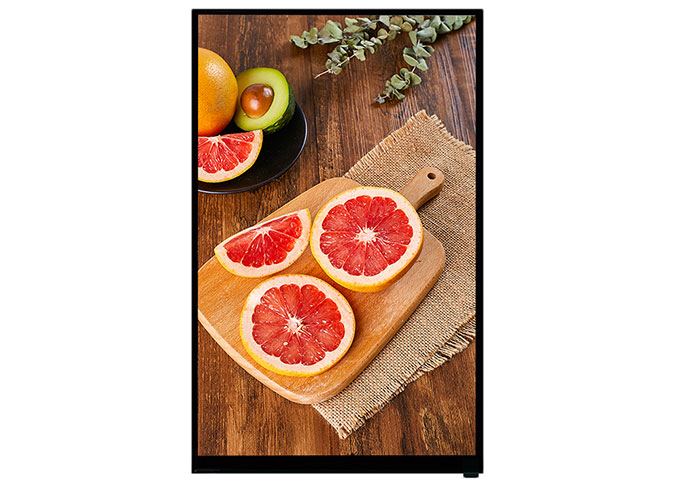

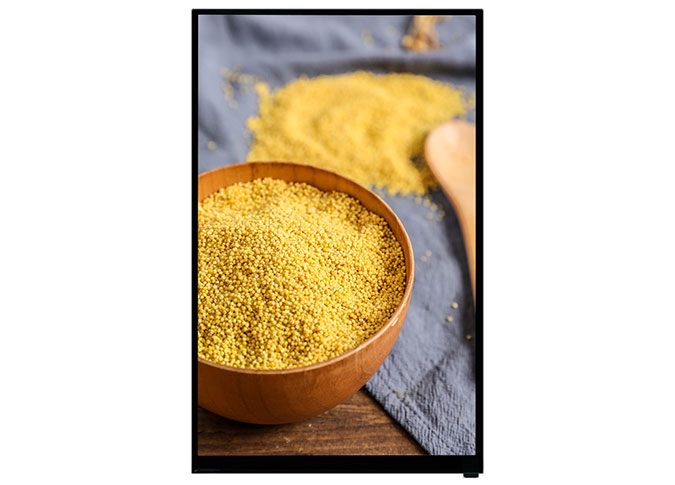

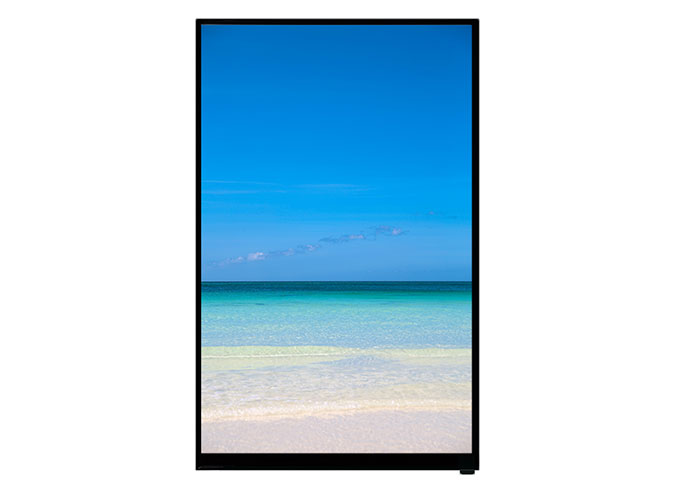

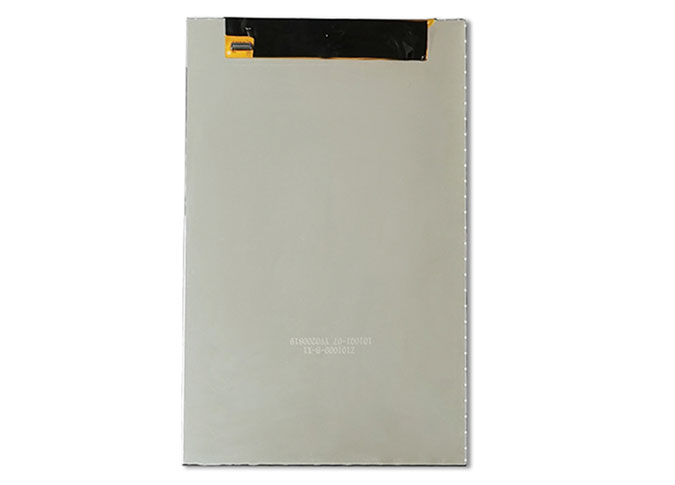

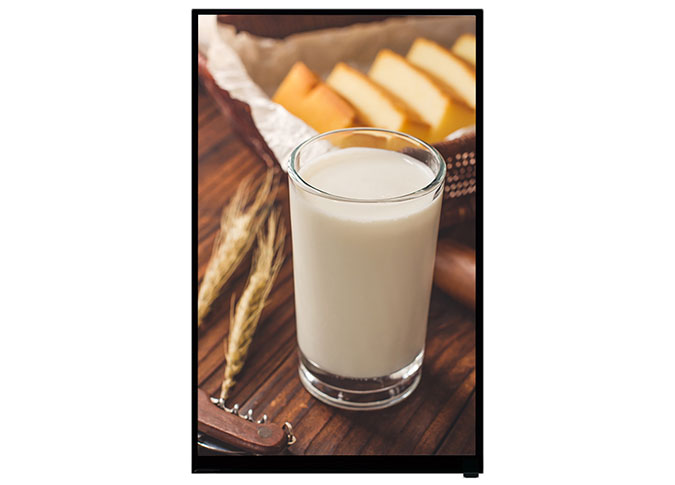

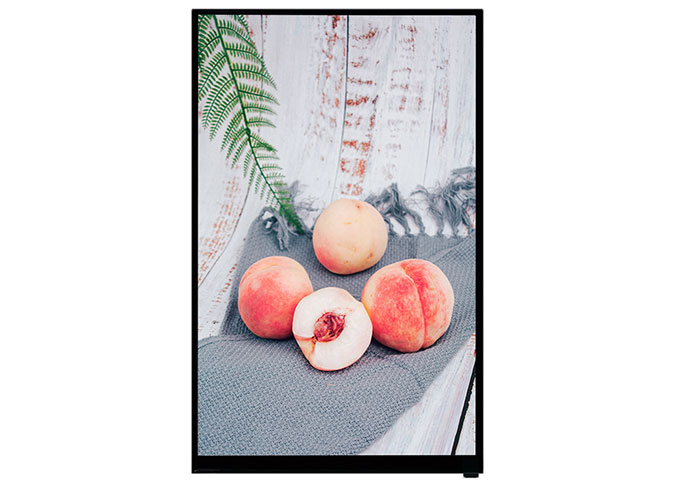

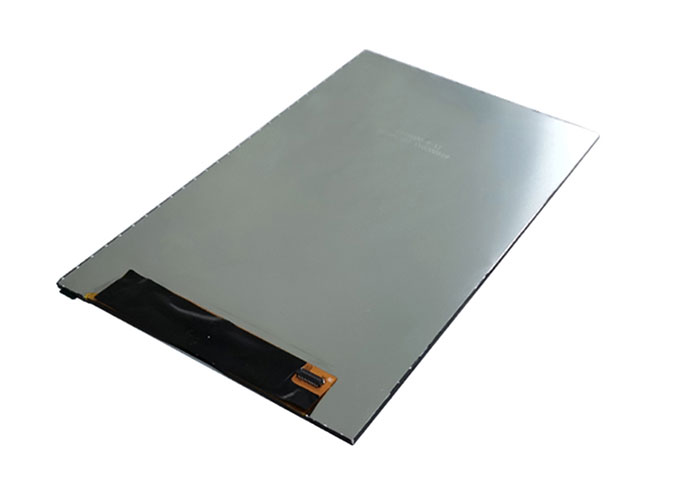

Z101017 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1920 1200 *. La technique IPS (In-plan Switching) fait que ce module LCD de 10.1 "a un angle de vue plus large. CeciÉcran LCD portableEst pilote intégré OTA7290B IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 400cd/m².
Si vous avez des exigences particulières, telles que le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc.Fabricant d'affichage LCD personnaliséPeut également personnaliser pour vous.
NotreChine écran LCD usineEffectuer ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 10.1 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, La publicité d'ascenseur, ordinateur portable, HMI, l'éducation, etc.
Item | Main Display | Unit |
Number of Pixels | 1200 * RGB * 1920 | Pixel |
LCM Outline Dimension | 143.10 (W) * 228.60 (H) * 2.6 (T) | mm |
LCD Outline Dimension | 140.40 (W) * 225.35 (H) * 0.8 (T） | mm |
Active Area | 135.36 x 216.58 | mm |
Pixel Pitch | 37.6 x 112.8 | um |
Display Mode | Normal Black | |
Pixel Arrangement | RGB-stripe | |
Viewing Direction | FREE | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.04%; Min: 3.53% | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z101017-P31F V1 | |
Interface | MIPI | |
Operating Temperature | -10℃ ~ 60℃ | |
Storage Temperature | -20℃ ~ 70℃ | |
Backlight arrangement | LED / 4 series 7 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
3 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
4 | NC | NC |
5 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
6 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
8 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9 | GND | Ground |
10 | GND | Ground |
11 | D2-P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
12 | D2-N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
13 | GND | Ground |
14 | D1-P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
15 | D1-N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
16 | GND | Ground |
17 | CLK-P | MIPI-DSI CLOCK differential signal input pin |
18 | CLK-N | MIPI-DSI CLOCK differential signal input pin |
19 | GND | Ground |
20 | D0-P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
21 | D0-N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
22 | GND | Ground |
23 | D3-P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
24 | D3-N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
25 | GND | Ground |
26 | NC | NC |
27 | RES | Reset pin (3.3V） |
28 | GND | Ground |
29 | NC | NC |
30 | VDD | POWER SUPPLY (3.3V） |
31 | VDD | POWER SUPPLY (3.3V） |
