Taille: 3 pouce
Résolution: 480*854
Interface: SPI RGB
Angle de vue: IPS
Luminosité: 400 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

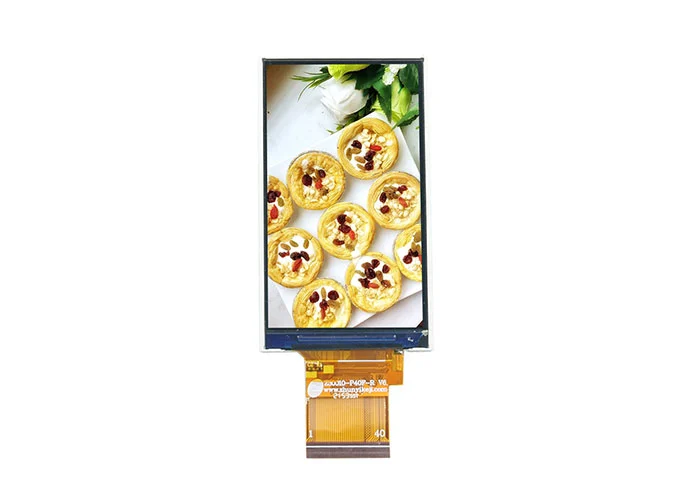

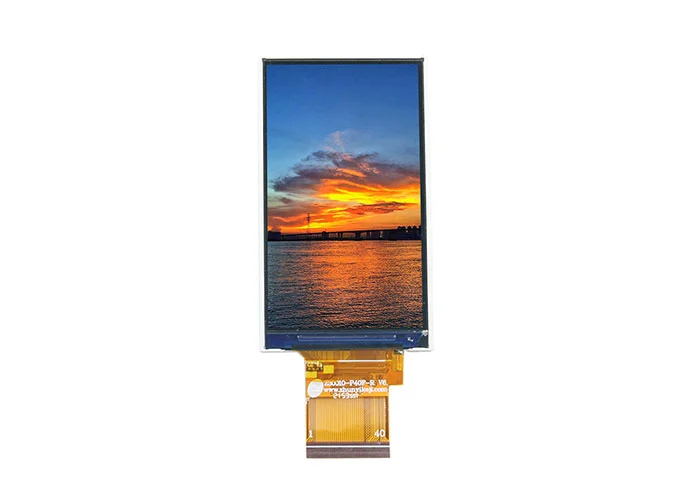

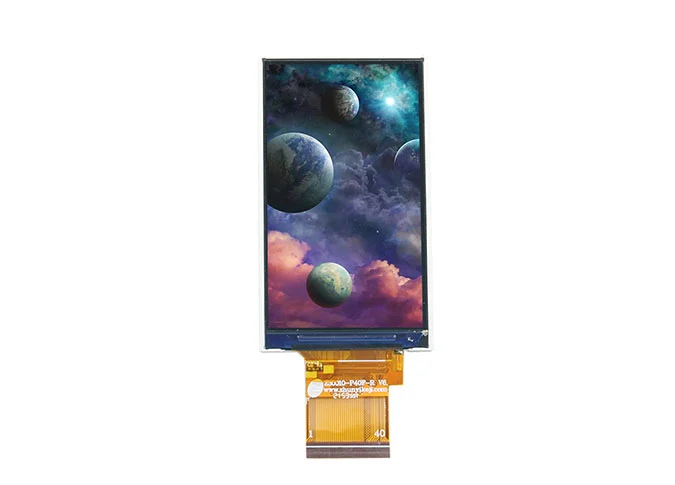

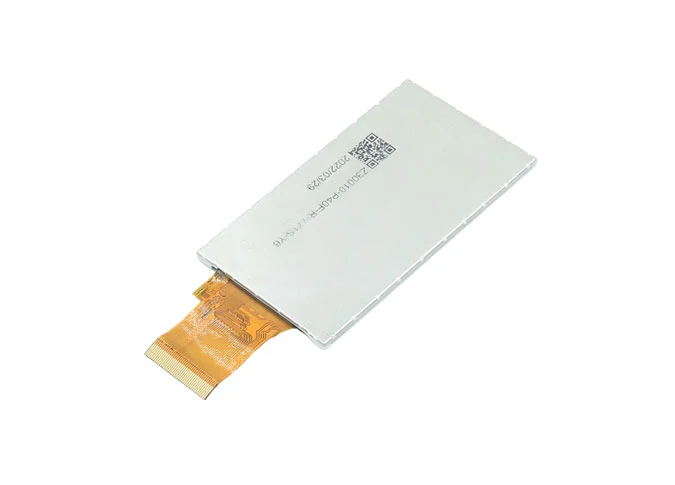

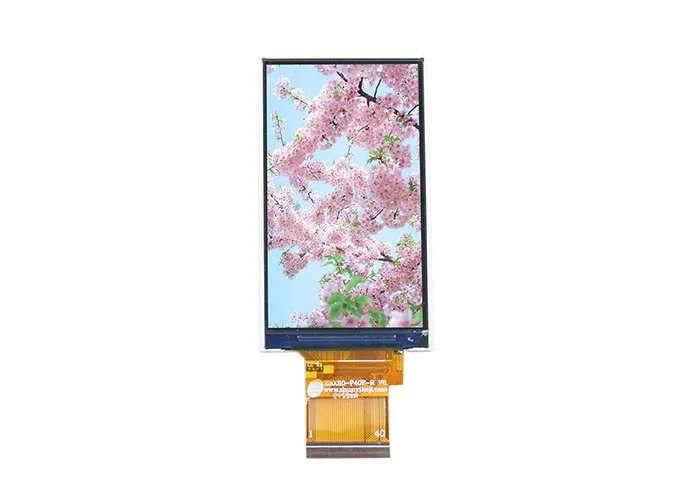

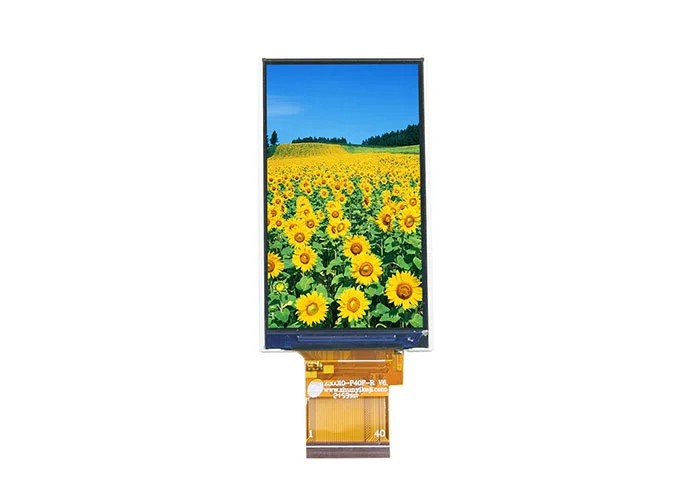

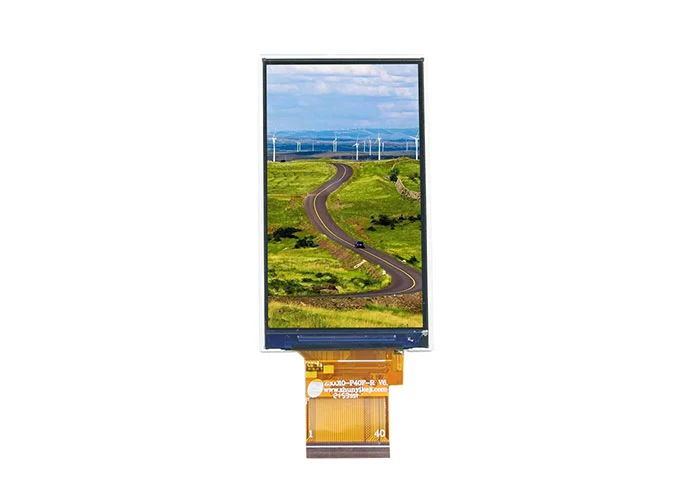

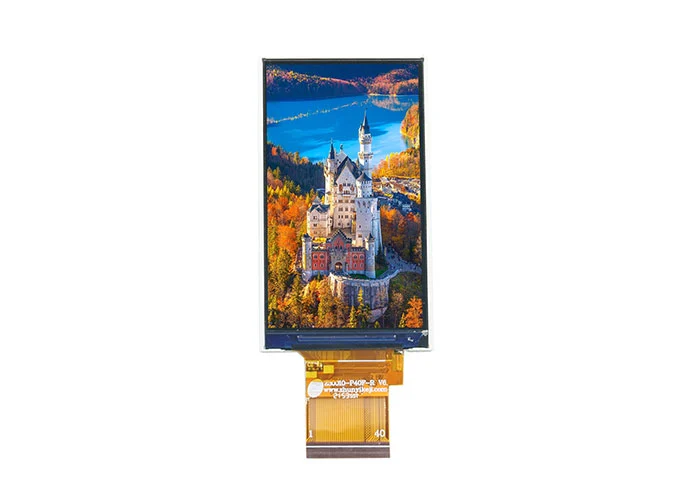

Z30010 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 854 480 *. La technique IPS (In-plan Switching) fait de ce module LCD 3 "un angle de vue plus large. CeciPanneau LCD carréEst pilote intégré ST7701S IC. Ce module LCD TFT a-Si est doté d'une interface RGB SPI, d'une luminosité 400 cd/m².
Si vous avez la condition spéciale, comme l'interface de lecteur IC, FPC, panneau tactile, rétro-éclairage etc, nous pouvons fournirAffichage LCD personnalisé ChinePour vous.
Comme l'un desFabricants LCD personnalisés, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 3 pouces est un oxymètre médical, un instrument cosmétique, un appareil électroménager, un traducteur, un lecteur de musique, une maison intelligente, une industrie, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) ×2.5 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z30010-P40F-R V6 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | 0.017 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | VCC | POWER SUPPLY (2.8V/3.3V） |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable signal in RGB I/F DE mode. |
35 | NC | No Connection |
36 | GND | Ground |
37 | RESET | LCM RESET PIN |
38 | SDI | LCM SPI data (SDA) data input (MOSI) |
39 | SCL | LCM SPI clock (SCL) clock (SCLK) |
40 | CS | Chip Select input PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
