Taille: 3.5 pouce
Résolution: 320*240
Interface: RGB
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

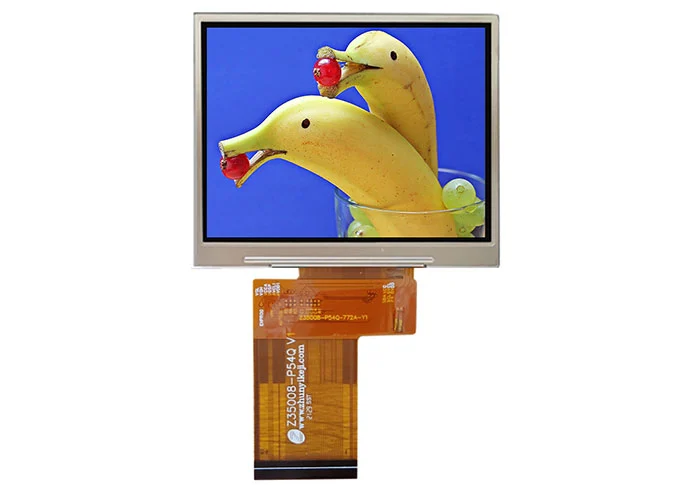

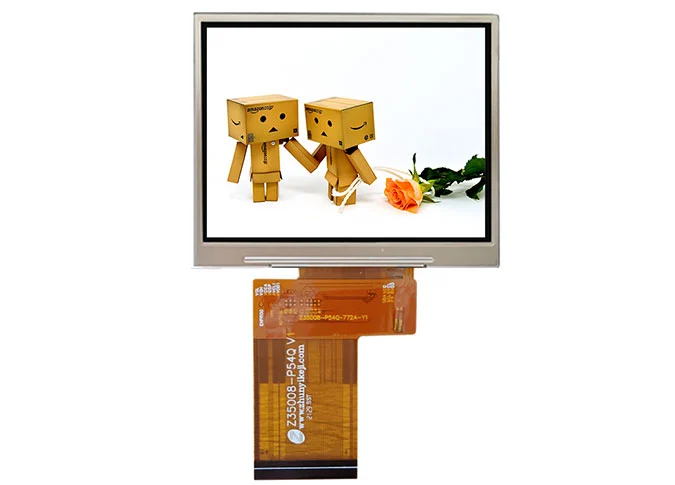

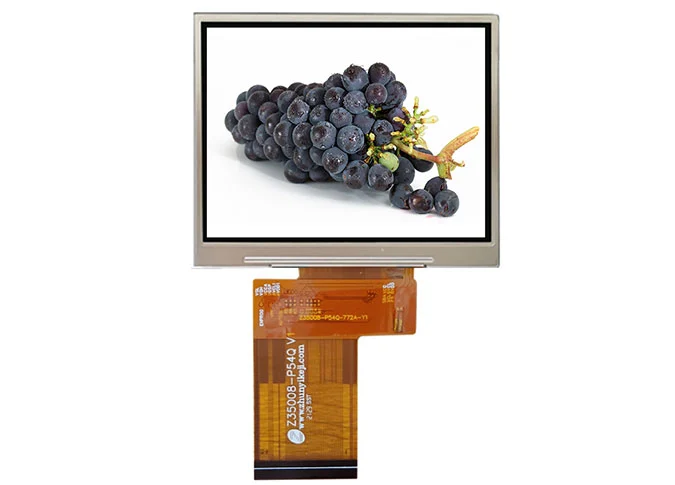

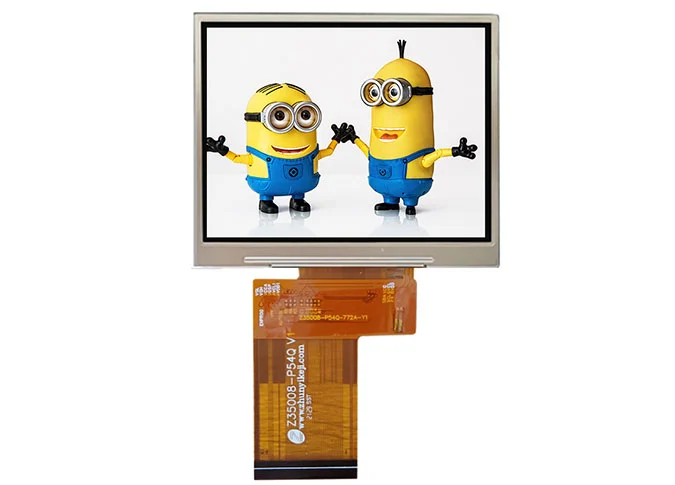

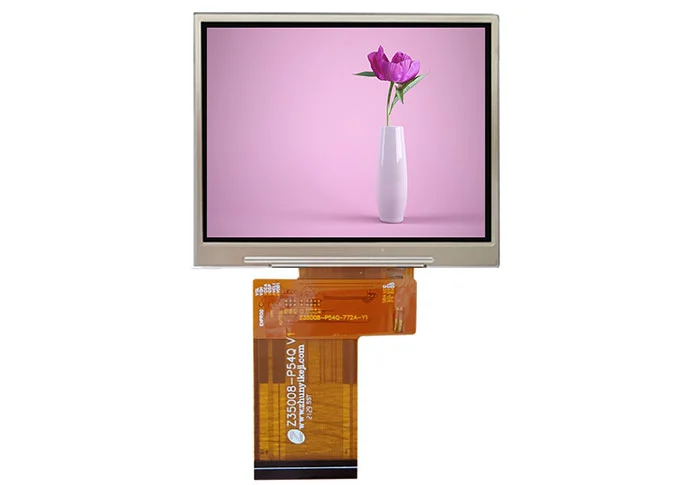

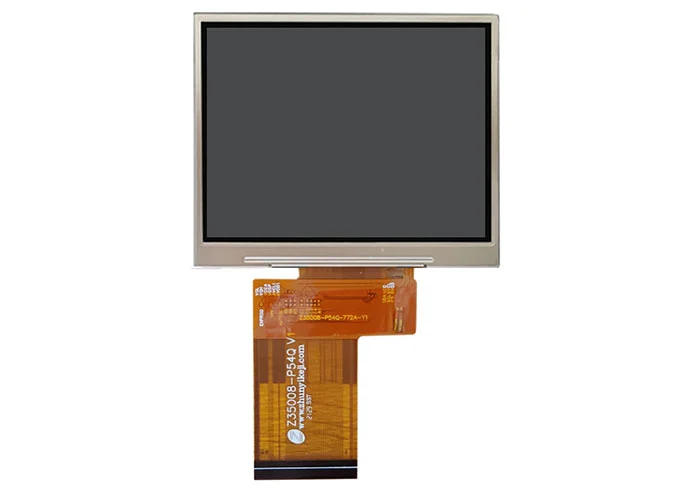

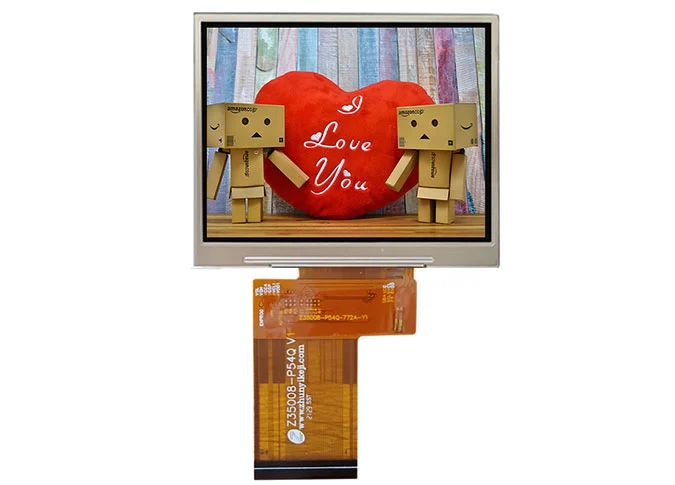

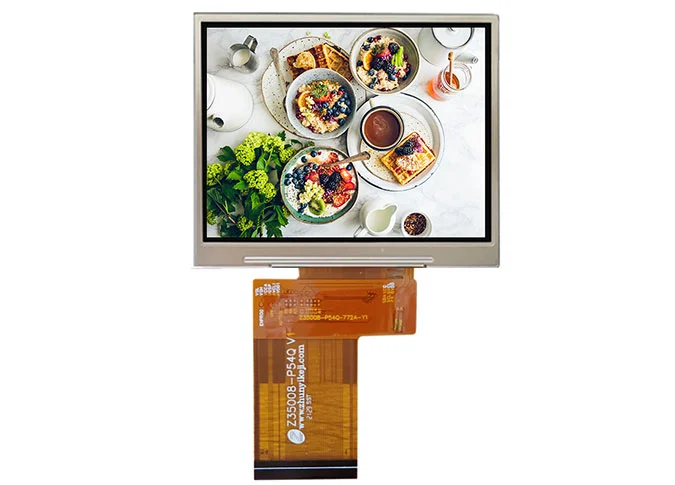

Z35008 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 240 320 *. La technique IPS (In-plan Switching) fait de ce module LCD 3 "un angle de vue plus large. CeciÉcran d'affichage LCD chinoisEst intégré ST7272A pilote IC. Ce module LCD TFT a-Si est doté d'une interface RVB.
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons fournirChine affichage LCD personnaliséPour vous.
En tant queUsine d'écran LCD carré, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD horizontal de 3 pouces est médical, tableau de bord est venu, POS, joueur de jeu, instrument cosmétique, appareil électroménager, scanner QRcode, température infrarouge, traducteur, lecteur de musique, maison intelligente, industrie, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 320 (H) × RGB × 240 (V） | pixels |
3 | Pixel Pitch | 73 (H) × 219 (V） | um |

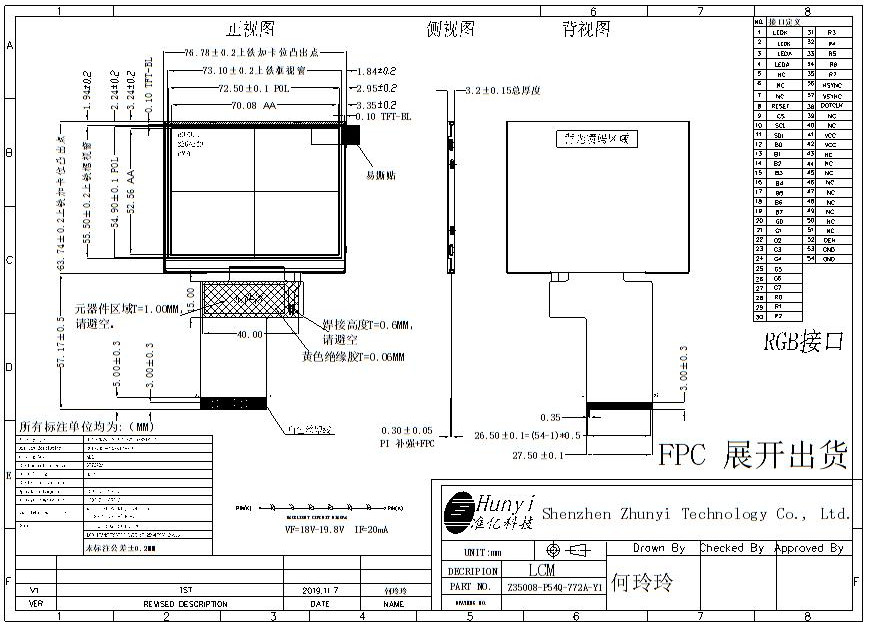

4 | LCM Outline Dimension (Without FPC） | 76.78 (W) × 63.74 (H) × 3.2 (T) | mm |
5 | LCD Outline Dimension | 75.10 (W) × 60.26 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 70.08 (W) × 52.56 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7272A | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.2% Min: 5.25% | - |
13 | LCD Contrast Ratio | Typ.: 1200 Min: 900 | - |

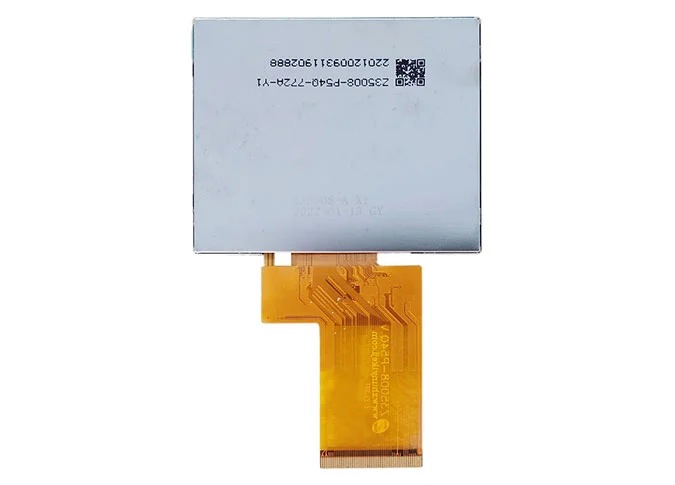

14 | FPC Version | Z35008-P54Q V1 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3-4 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
5-7 | NC | No Connection |
8 | RESET | LCM RESET PIN |
9 | CS | Chip Select input PIN |
10 | SCL | LCM SPI clock (SCL) clock (SCLK) |
11 | SDI | LCM SPI data (SDI) data Input and Output (MOSI) |
12-19 | B0-B7 | DATA BUS |
20-27 | G0-G7 | DATA BUS |
28-35 | R0-R7 | DATA BUS |
36 | HSYNC | Horizontal sync. Signal in RGB I/F. |
37 | VSYNC | Vertical sync. Signal in RGB I/F. |
38 | DOTCLK | Pixel clock signal in RGB I/F |
39-40 | NC | No Connection |
41-42 | VCC | POWER SUPPLY (2.8V/3.3V) |
43-51 | NC | No Connection |
52 | DEN | Data enable signal in RGB I/F DE mode. |
53-54 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
