Taille: 4.5 pouce
Résolution: 480*854
Zone active: 55.44*98.64mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 400 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

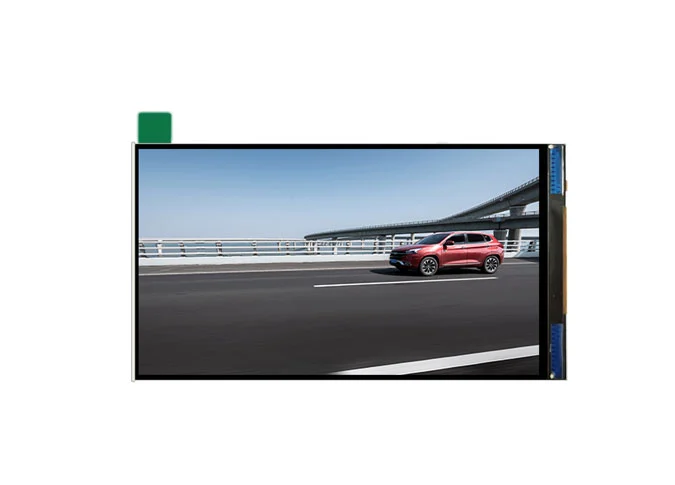

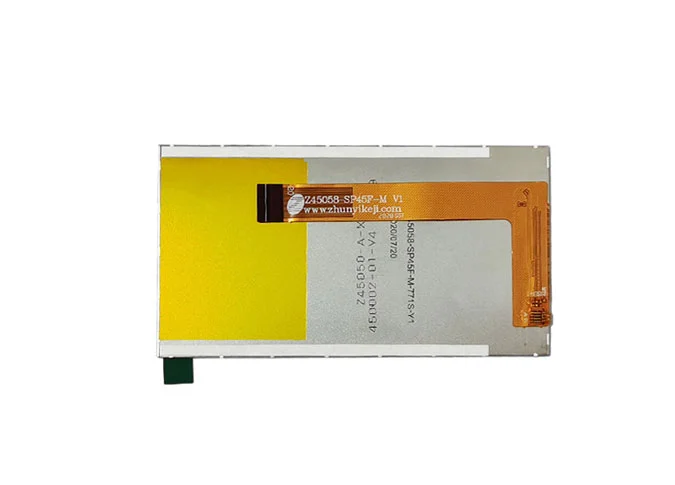

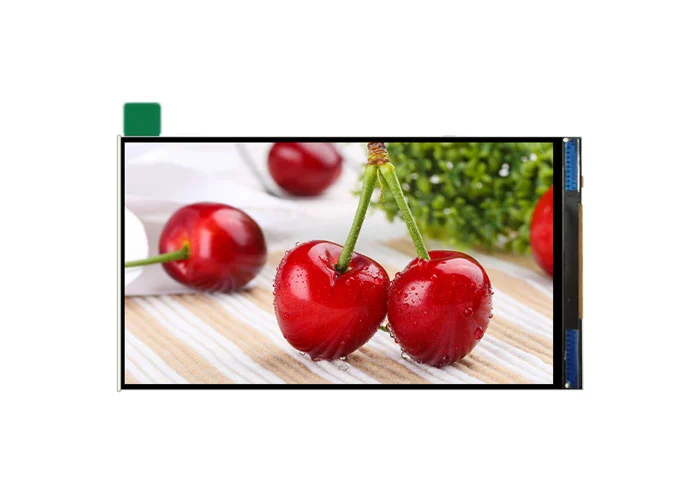

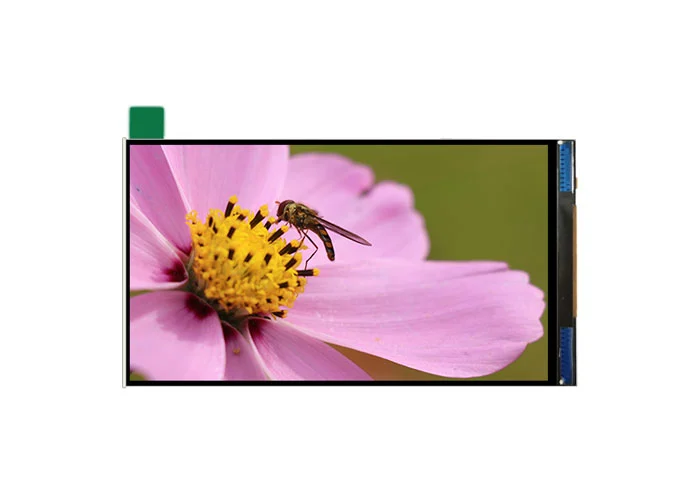

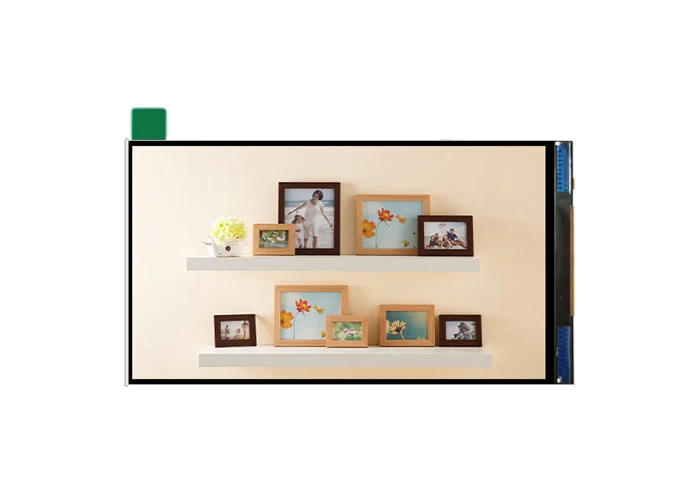

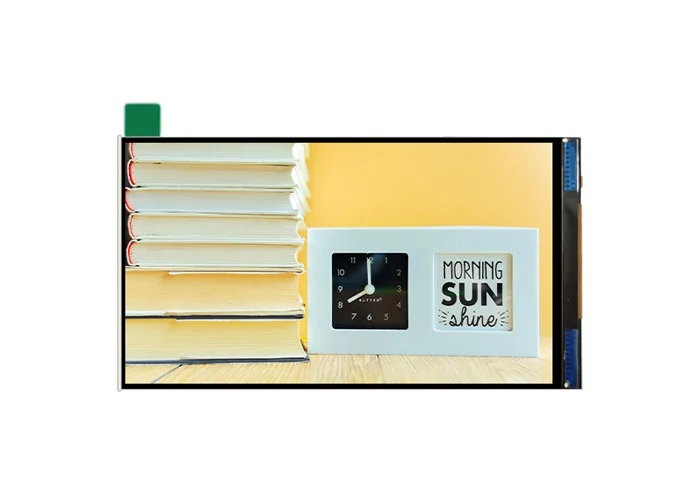

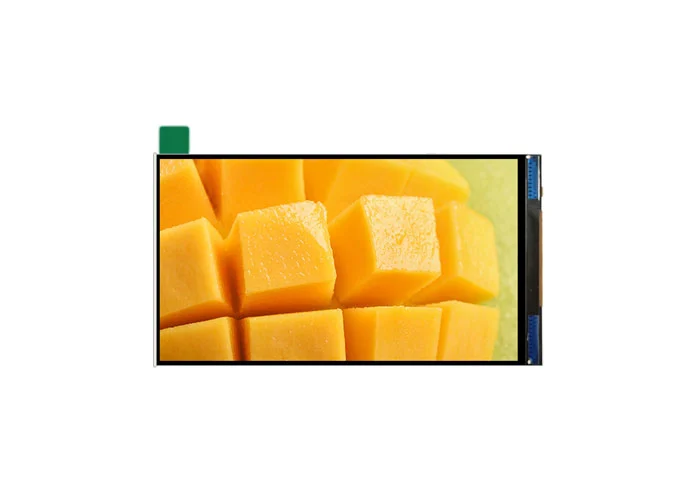

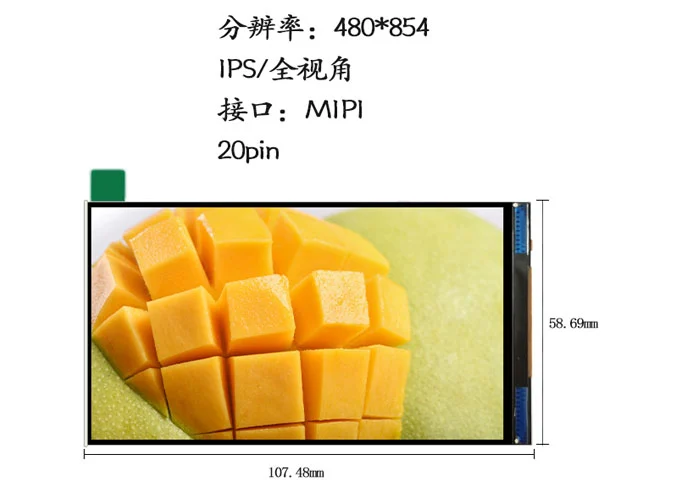

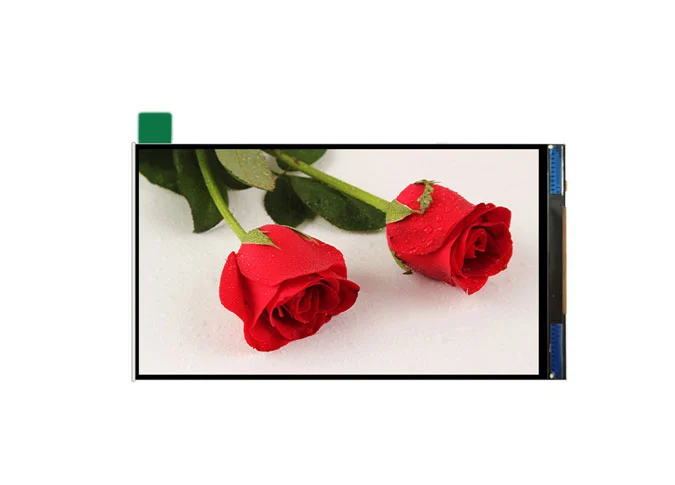

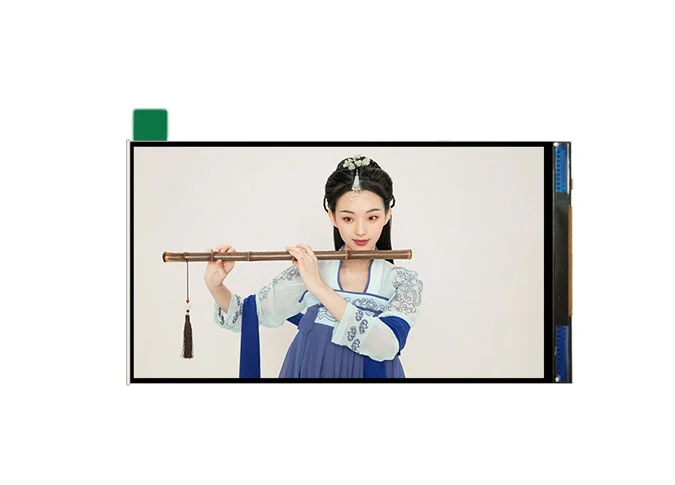

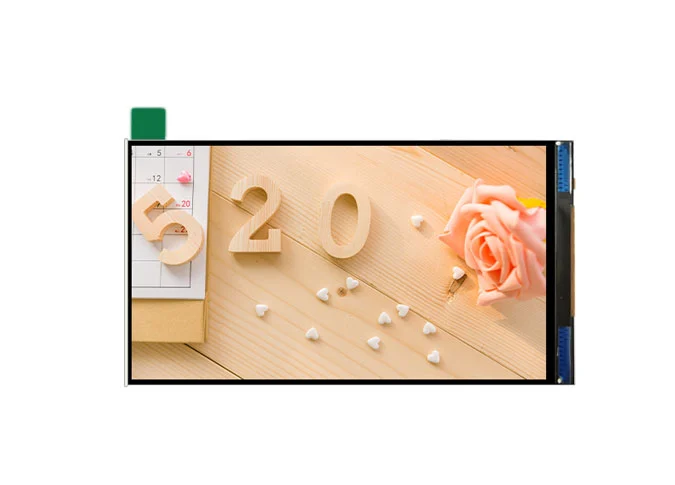

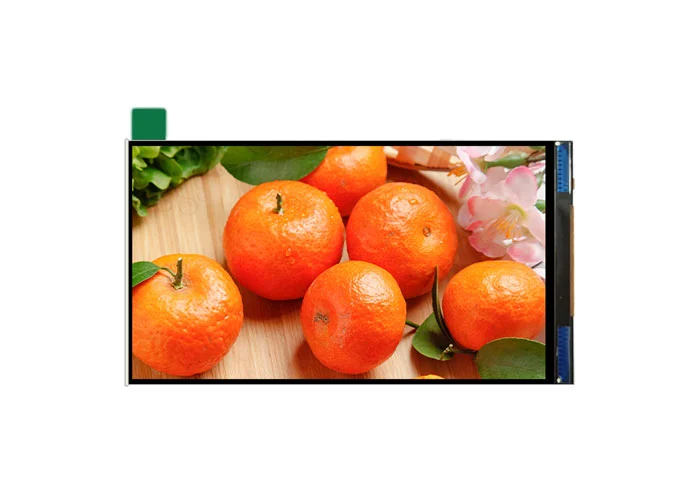

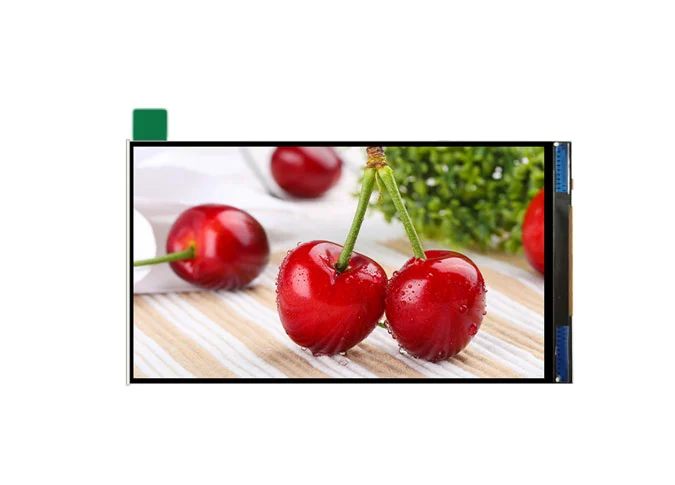

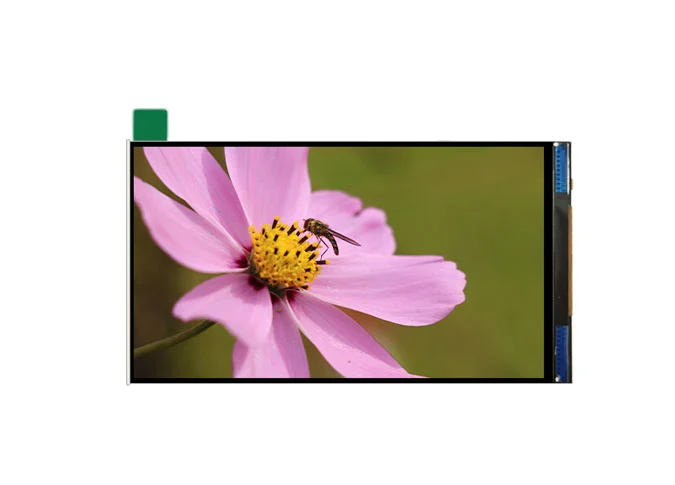

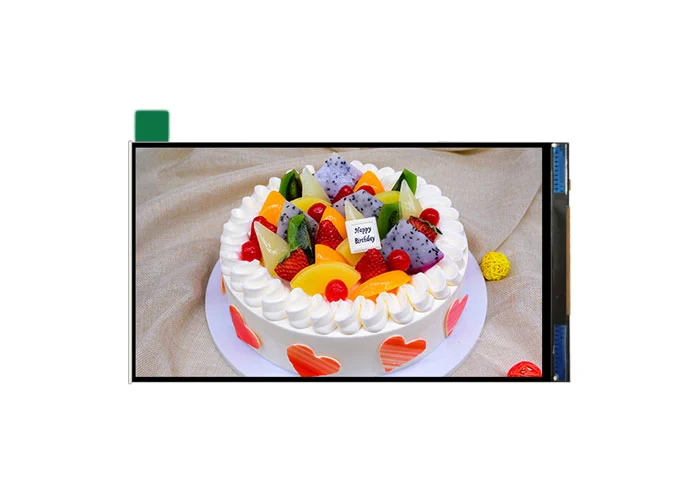

Z45058 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 854 480 *. La technique IPS (In-plan Switching) fait que ce module LCD de 4.5 "a un angle de vue plus large. Cet écran LCD est intégré au pilote IC ST7701S. Cet écran LCD a-Si TFTModule amoléViennent avec l'interface RGB, 400 luminosité cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons fournirModule LCD personnaliséPour vous.
En tant queChine LCD module fabricant, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 4.5 pouces est largement utilisé dans la sonnette visuelle, le portefeuille électronique, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la température infrarouge, le traducteur, la maison intelligente, industrie portable, extérieur, HMI, etc.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 854 | Pixel |

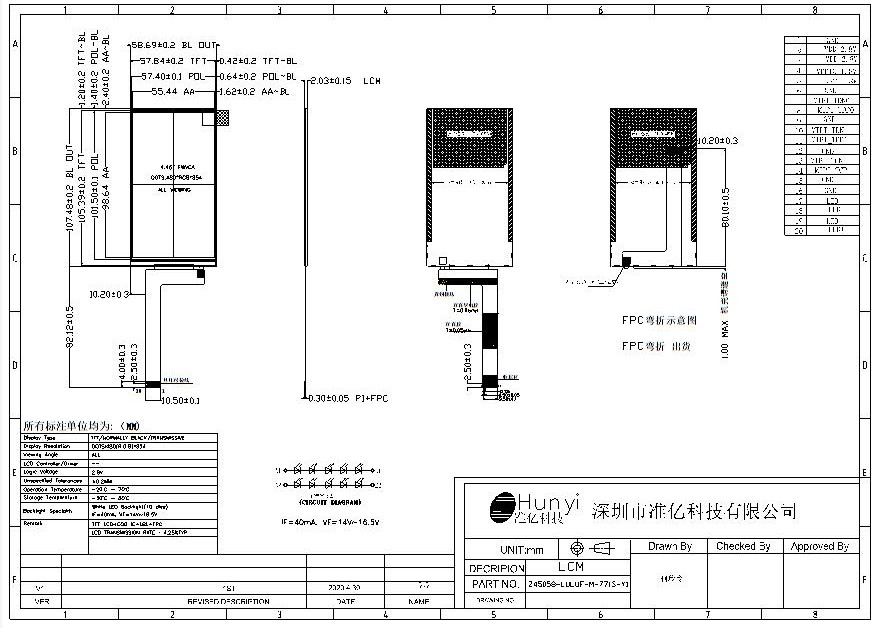

LCM Outline Dimension | 58.69 (W) * 107.48 (H) * 2.03 (T) | mm |
LCD Outline Dimension | 57.84 (W) * 105.39 (H) * 0.5 (T) | mm |
Active Area | 55.44 * 98.64 | mm |
Pixel Pitch | 0.1155 *0.1155 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | 4.25% (TYP） | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z45058-LULUF-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 2 parallel 5series | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | PIN DESC. |
1 | GND | Ground |
2 | VDD | POWER SUPPLY（2.8V） |
3 | VDD | POWER SUPPLY（2.8V） |
4 | IOVDD | I/O POWER SUPPLY（1.8V） |
5 | RESET | RESET PIN（1.8V） |
6 | GND | Ground |
7 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
8 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
9 | GND | Ground |
10 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
11 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | GND | Ground |
13 | CLKN | MIPI-DSI CLOCK differential signal input pin |
14 | CLKP | MIPI-DSI CLOCK differential signal input pin |
15 | GND | Ground |
16 | GND | Ground |
17 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
18 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
19 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
20 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
