Taille: 5 pouce
Résolution: 480*854
Zone active: 61.63*109.65mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 600 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

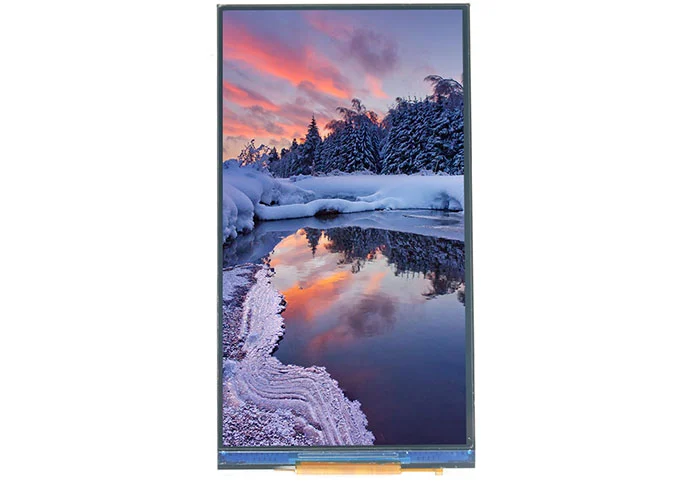

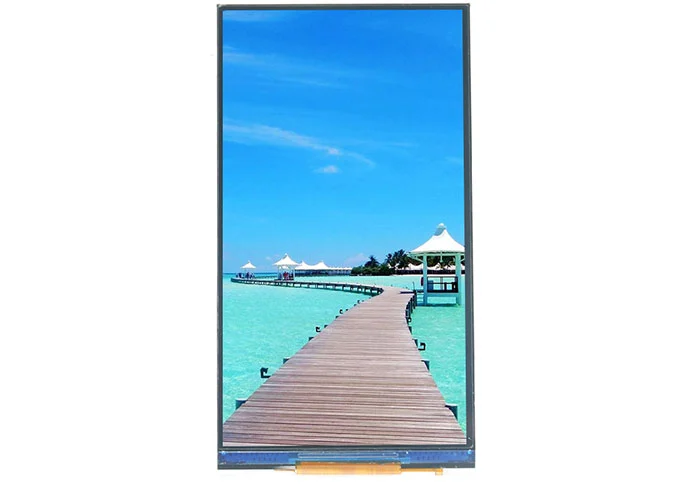

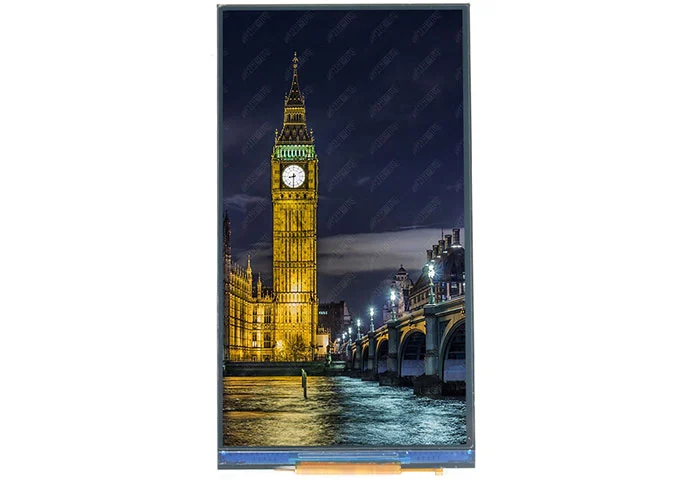

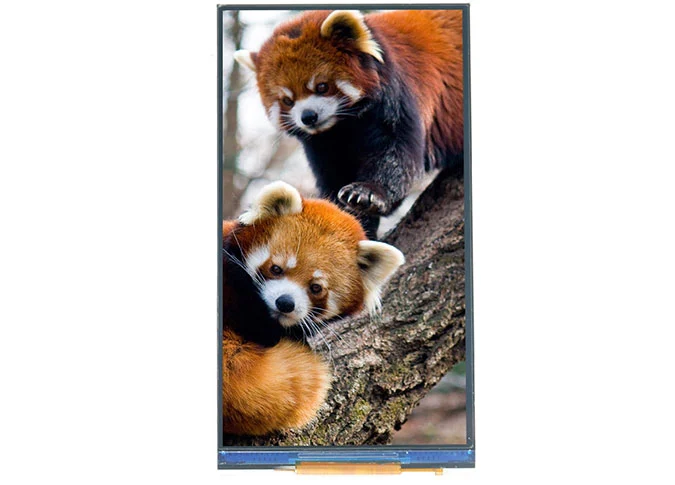

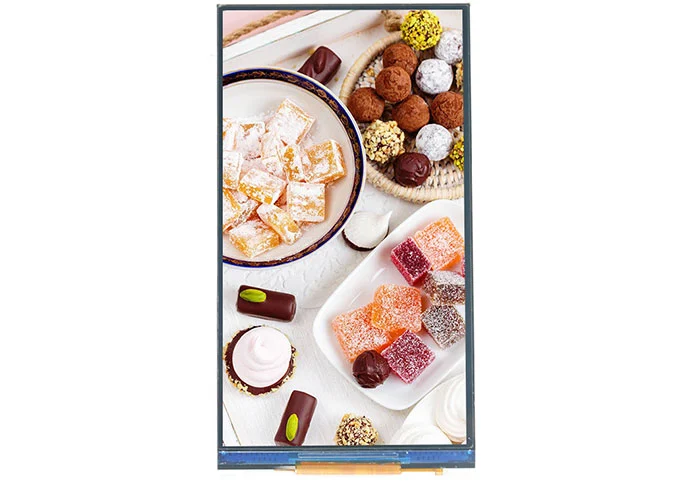

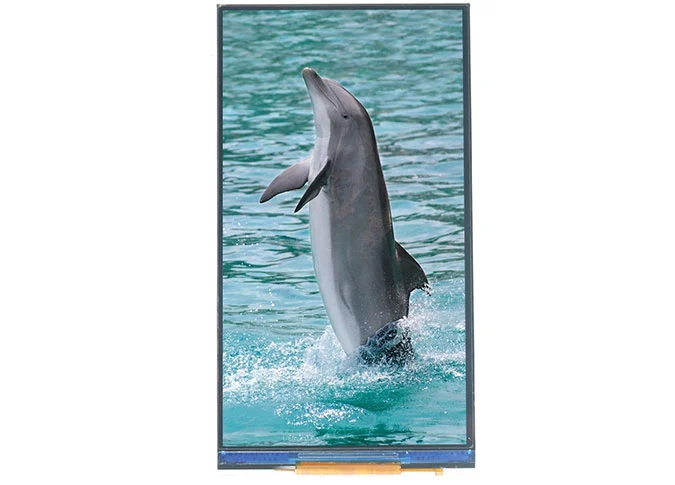

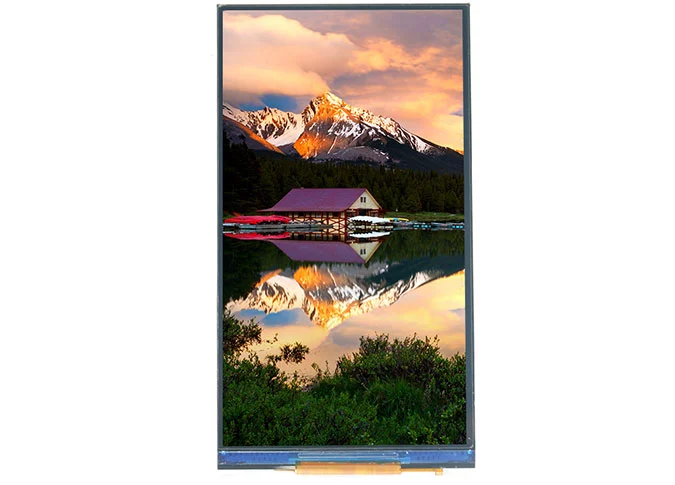

Z49416 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 854 480 *. La technique IPS (In-plan Switching) fait de ce module LCD 5 "un angle de vue plus large. Cet écran LCD est intégré JD9161Z-JN pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 600cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons également personnaliser pour vous.
Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 5 pouces est largement utilisé en médecine, sonnette visuelle, portefeuille électronique, point de vente, joueur de jeu, instrument cosmétique, appareil électroménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-vélo, véhicule, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.95 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 128.4 (H) × 128.4 (V） | um |

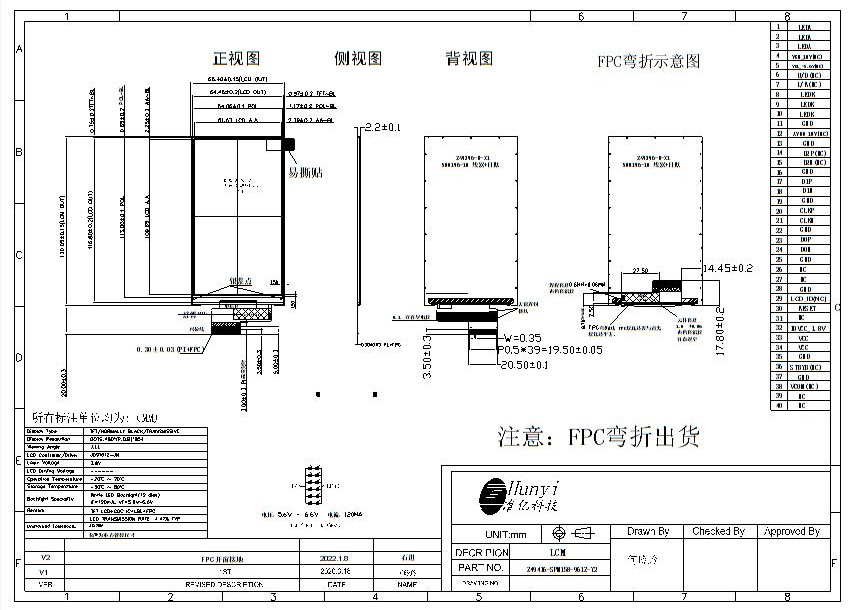

4 | LCM Outline Dimension (Without FPC） | 66.40 (W) × 120.05 (H) × 2.2 (T) | mm |
5 | LCD Outline Dimension | 64.46 (W) × 116.80 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 61.63 (W) × 109.65 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.47% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
14 | FPC Version | Z49401-SPM158 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/2 Series 6 Parallel (12 lights in total) | - |
19 | Luminance | 600 | nit |
20 | Weight | 0.026 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | VGH(NC) | Positive gate driver output voltage level(18V)(NC) |
5 | VGL(NC) | Negative gate driver output voltage level(-5.6V)(NC) |
6 | U/R(NC) | U/R PIN(NC) |
7 | L/R(NC) | L/R PIN(NC) |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | AVDD(NC) | Analog positive power(10V)(NC) |
13 | GND | Ground |
14 | D2P(NC) | Positive MIPI differential data input(NC) |
15 | D2N(NC) | Negative MIPI differential data input(NC) |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | CLKP | Positive MIPI differential CLOCK input |
21 | CLKN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCD_ID(NC) | LCM ID PIN(NC) |
30 | RESET | LCM RESET PIN |
31 | NC | No Connection |
32 | IOVCC | POWER SUPPLY（1.8V） |
33-34 | VCC | POWER SUPPLY（2.8V） |
35 | GND | Ground |
36 | STBYB(NC) | LCM Standby Mode PIN(NC) |
37 | GND | Ground |
38 | VCOM(NC) | The power supply of common voltage in DC com driving(NC) |
39-40 | NC | No Connection |
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
