Z55292 720*1280 5.5 pouces IPS écran LCD 31PIN MIPI Interface JD9365DA-H3 contrôleur

  • Taille: 5.5 pouce

  • Résolution: 720*1280

  • Zone active: 68.04*120.96mm

  • Interface: MIPI

  • Angle de vue: IPS

  • Luminosité: 420 cd/m²

  • Panneau tactile: soutien CTP/RTP

  • Type d'approvisionnement: Usine/fabricant

  • Certification: ISO9001, IATF16949, ROHS, REACH

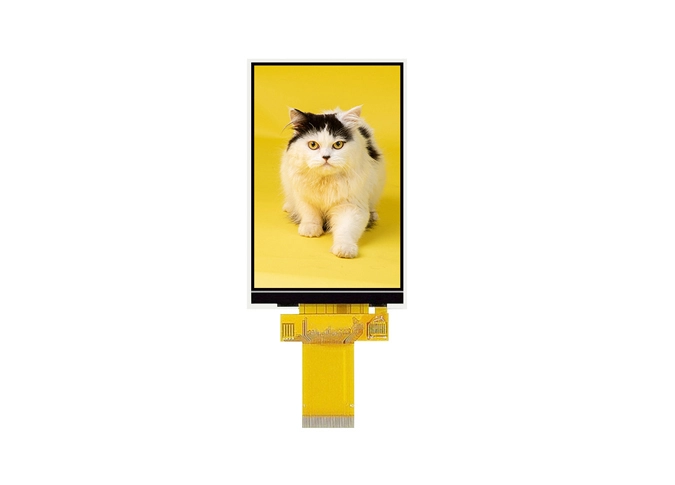

720p display
720p display

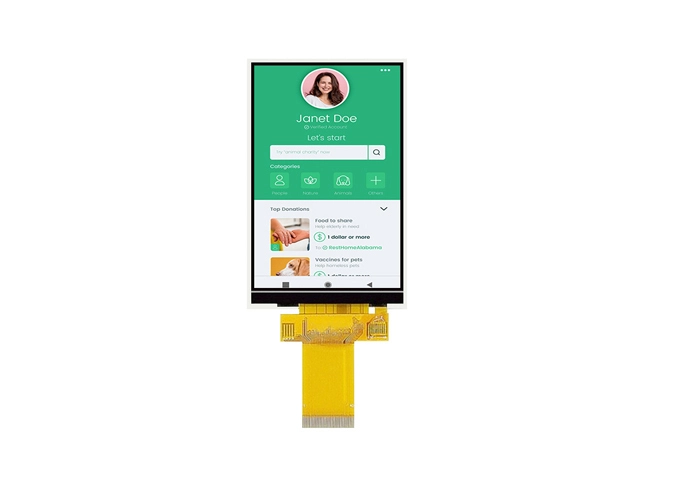

5 5 inch lcd

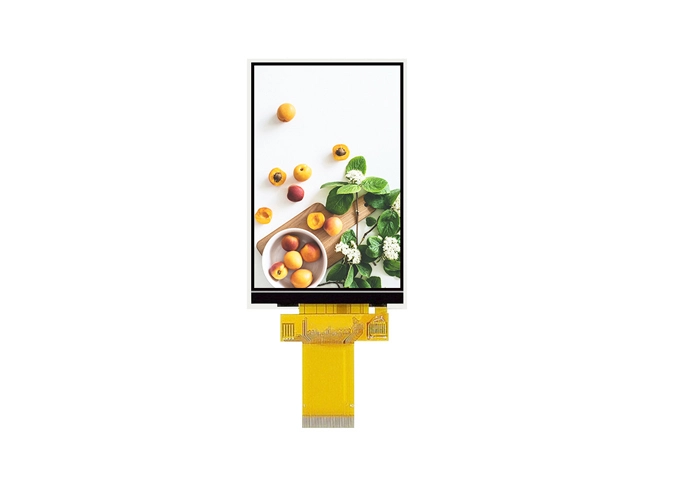

5 5 inch lcd screen

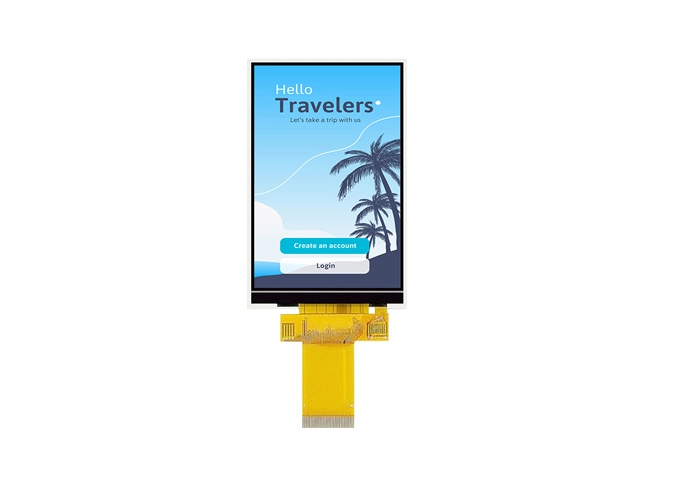

5 5 inch mipi interface display

Aperçu de Z55292 720*1280 5.5 pouces IPS écran LCD 31PIN MIPI Interface JD9365DA-H3 contrôleur

1

Z55292 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 720 *. La technique IPS (In-plan Switching) fait que ce module LCD de 5.5 "a un angle de vue plus large. Ce LCDAffichage carré TFTEst intégré JD9365DA-H3 pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 420cd/m².

2

Si vous avez des exigences particulières, telles que l'interface IC du lecteur, FPC, écran tactile, luminosité, couleur, rétroéclairage, etc., en tant queFabricant LCD personnalisé, Nous pouvons également personnaliser pour vous.

3

Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.

4

L'écran LCD haute résolution de 5.5 pouces est largement utilisé dans la sonnette médicale, visuelle, portefeuille électronique, POS, joueur de jeu, appareil électroménager, scanner QRcode,Panneau LCD pour maison intelligente, Industrie, ordinateur de poche, extérieur, HMI, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, etc.

Specifications of 720*1280 5.5 Inch IPS LCD Screen 31PIN MIPI Interface JD9365DA-H3 Controller


No.

Item

Specification

Unit

1

Display Size (Diagonal)

5.5

inch

2

Display Resolution

720 (H) × RGB × 1280 (V)

pixels

3

Pixel Pitch

31.5 (H) × 94.5 (V)

um

4

LCM Outline Dimension

(Without FPC)

71 (W) × 130 (H) ×1.67 (T)

mm

5

LCD Outline Dimension

70.04 (W) × 127.1 (H) × 0.4 (T)

mm

6

LCD Active Area

68.04 (W) × 120.96 (H)

mm

7

View Direction (Gray Inversion)

FULL VIEW

-

8

Driver IC

JD9365DA-H3

-

9

Pixel Arrangement

RGB-Stripe

-

10

Display Mode

Normal Black

-

11

Pixel driving Element

a-Si TFT

-

12

LCD Transmittance

Typ.: 3.47%

-

13

LCD Contrast Ratio

Typ.: 1000 Min: 600

-

14

FPC Version

Z55290-P501H V1

-

15

Interface

MIPI

-

16

Operating Temperature

-20°C~ 70°C

-

17

Storage Temperature

-30°C~ 80°C

-

18

Backlight Arrangement

LED/7 Series 2 Parallel (14 lights in total)

-

19

Luminance

420

nit

20

Weight

0.065

kg


Interface Definition Description of 720*1280 5.5 Inch IPS LCD Screen 31PIN MIPI Interface JD9365DA-H3 Controller


PIN NO.

PIN DEF.

FUNCTION DESC.

1

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

2

NC

No Connection

3-4

LEDA

POWER SUPPLY+ FOR BACKLIGHT ANODE

5

NC

No Connection

6

LPTE

Serves TE (Tearing Effect) PIN

7

LCDID1

LCD ID PIN

8

LCM_RST

LCM RESET PIN

9

LCDID2

LCD ID PIN

10

LCD_1V8

I/O POWER SUPPLY (1.8V)

11

NC

No Connection

12-13

LCD_2V8

POWER SUPPLY (2.8V)

14

NC

No Connection

15

GND

Ground

16

MIPI_TDP3

Positive MIPI differential data input

17

MIPI_TDN3

Negative MIPI differential data input

18

GND

Ground

19

MIPI_TDP2

Positive MIPI differential data input

20

MIPI_TDN2

Negative MIPI differential data input

21

GND

Ground

22

MIPI_TCP

Positive MIPI differential CLOCK input

23

MIPI_TCN

Negative MIPI differential CLOCK input

24

GND

Ground

25

MIPI_TDP1

Positive MIPI differential data input

26

MIPI_TDN1

Negative MIPI differential data input

27

GND

Ground

28

MIPI_TDP0

Positive MIPI differential data input

29

MIPI_TDN0

Negative MIPI differential data input

30-31

GND

Ground

RST voltage should be consistent with LCD_1V8 voltage, or there probably is black screen fault when power on.

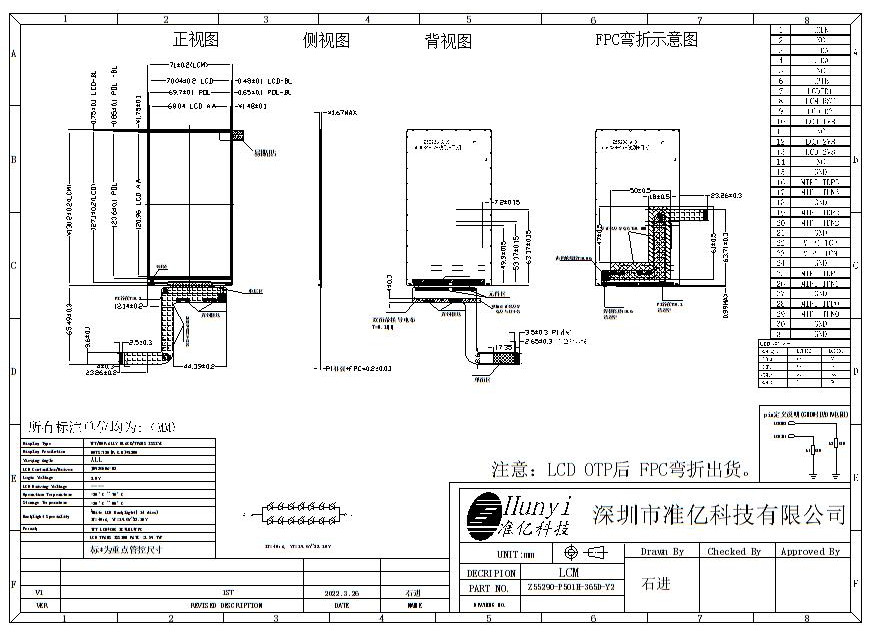

Mechanical Drawing of 720*1280 5.5 Inch IPS LCD Screen 31PIN MIPI Interface JD9365DA-H3 Controller
