Taille: 7 pouce
Résolution: 720*1280
Zone active: 89.28*152.37mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 370 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

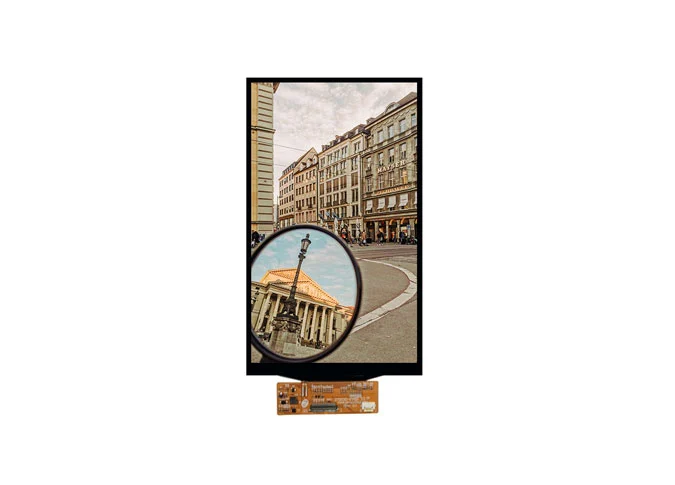

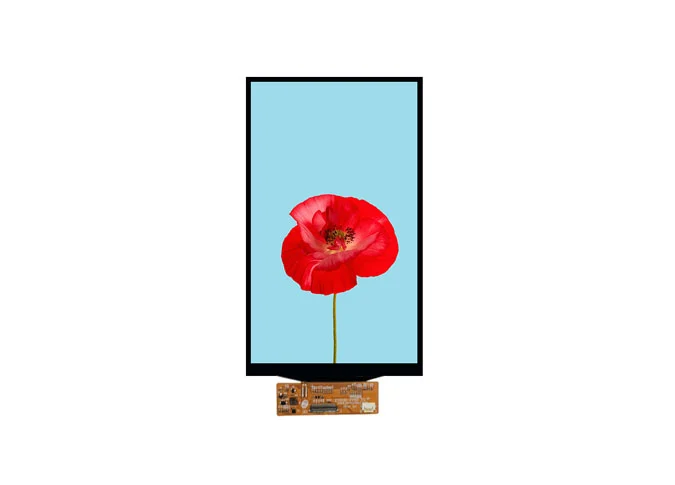

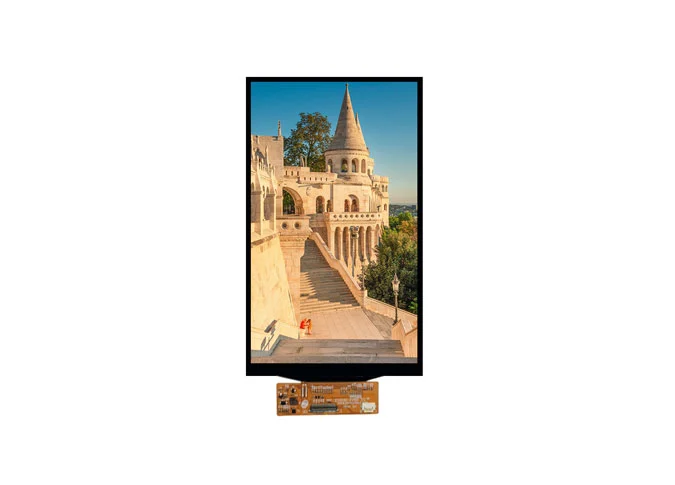

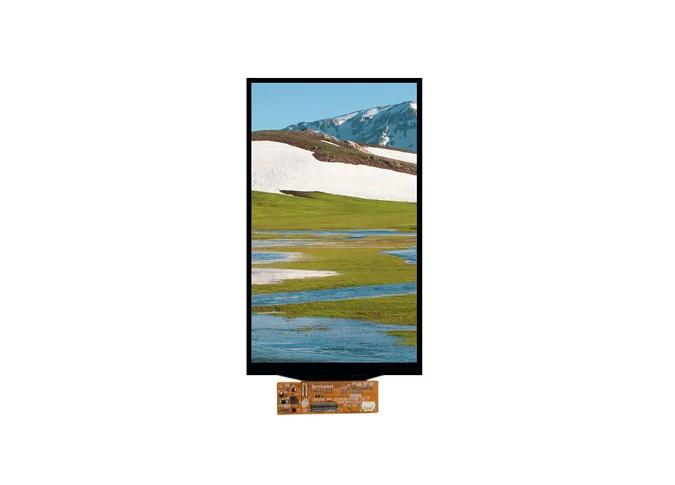

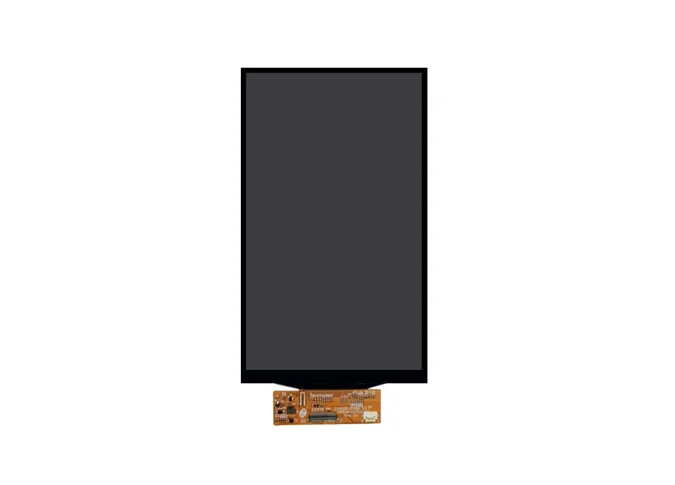

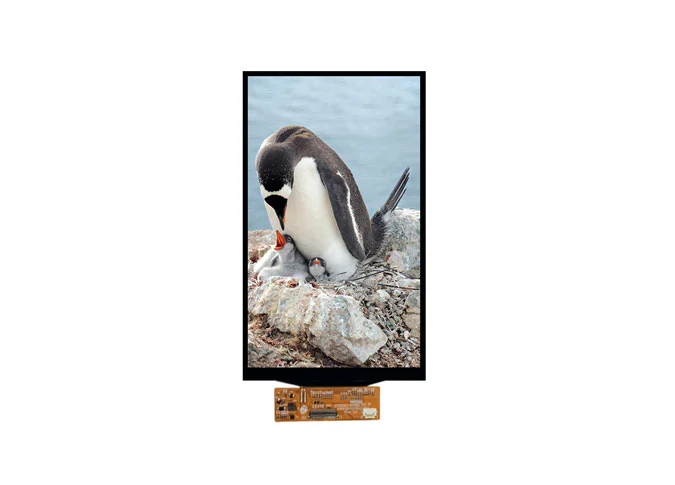

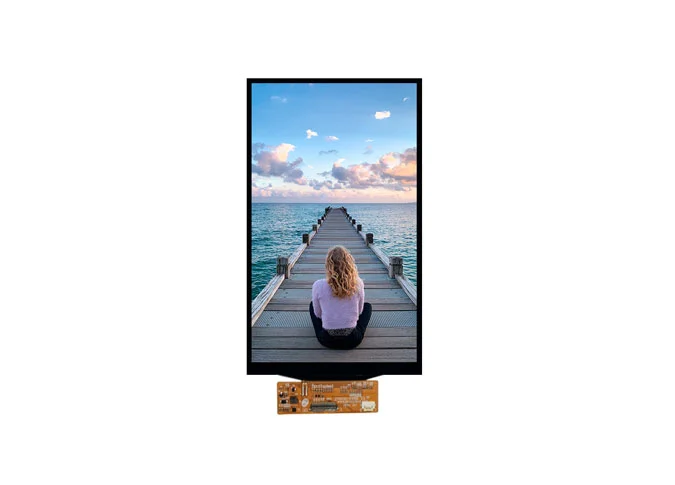

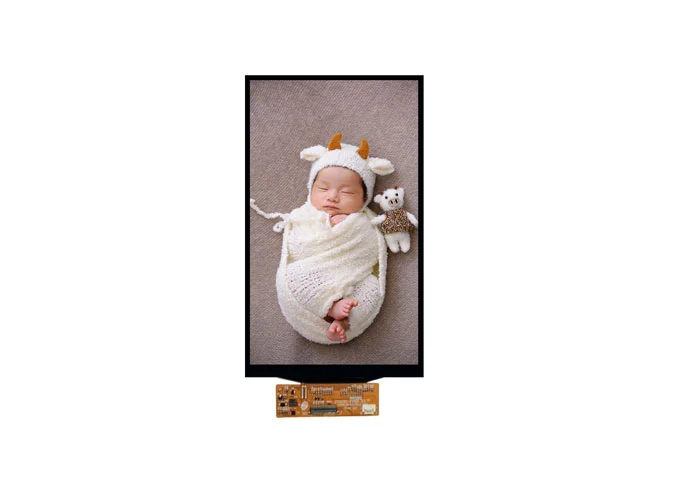

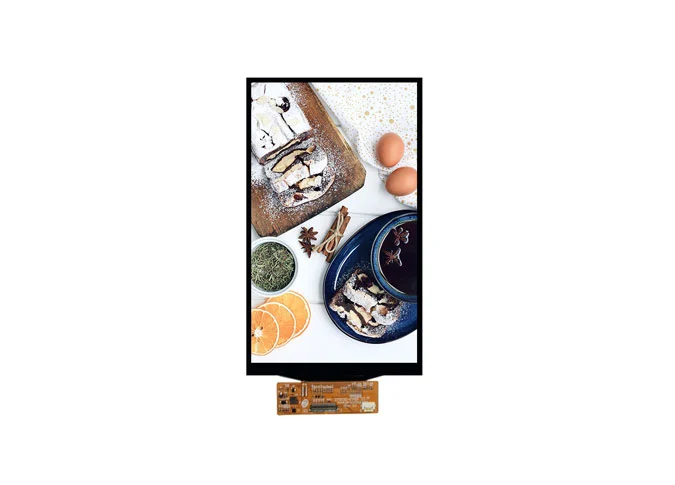

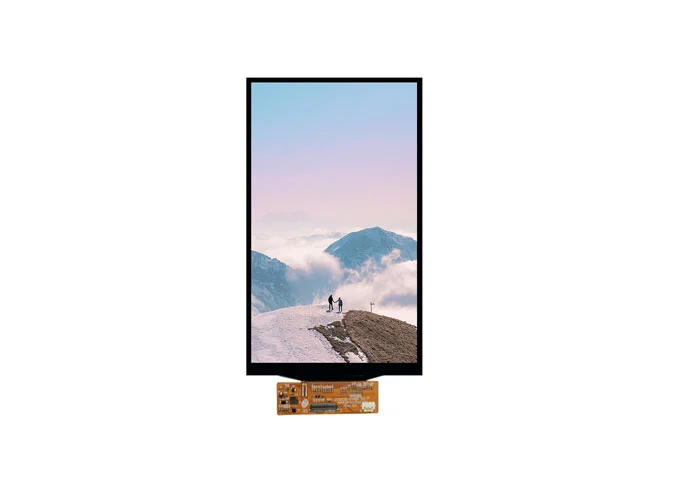

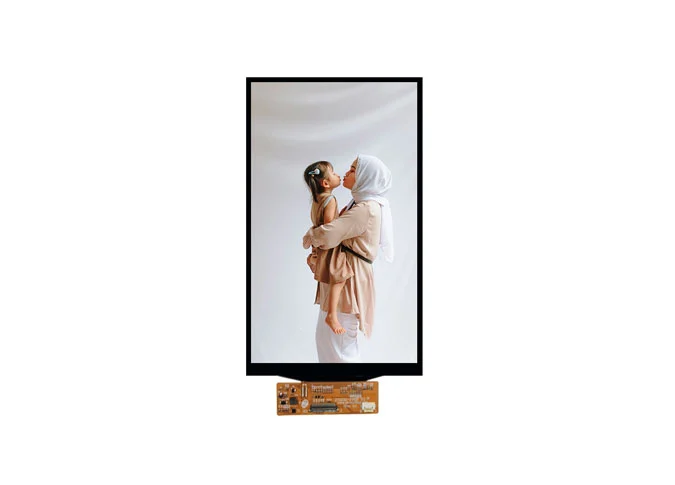

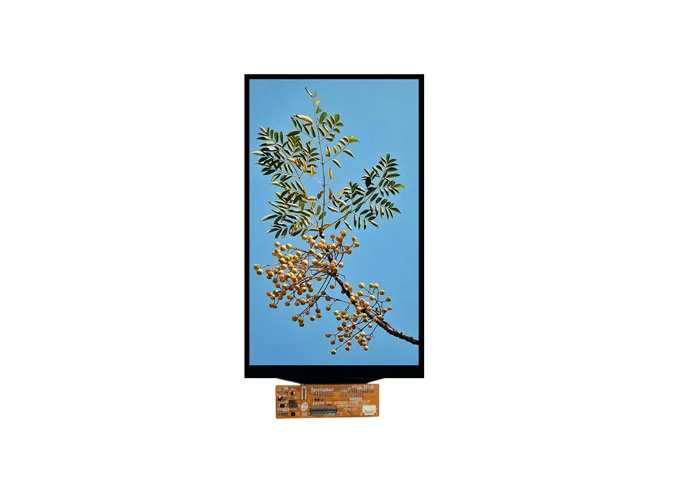

Z70085 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 720 *. La technique IPS (In-plan Switching) fait de ce module LCD 7 "un angle de vue plus large. CeciAffichage LCD en ChineEst intégré au pilote ILI9881C IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 370cd/m².
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc, nous pouvons fournirChine TFT LCD module d'affichagePour vous.
Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Le 7 pouceChine TFT écran tactileEst largement utilisé en médecine, sonnette visuelle, vente, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, publicité d'ascenseur, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 120.75 (H) × 120.75 (V） | um |

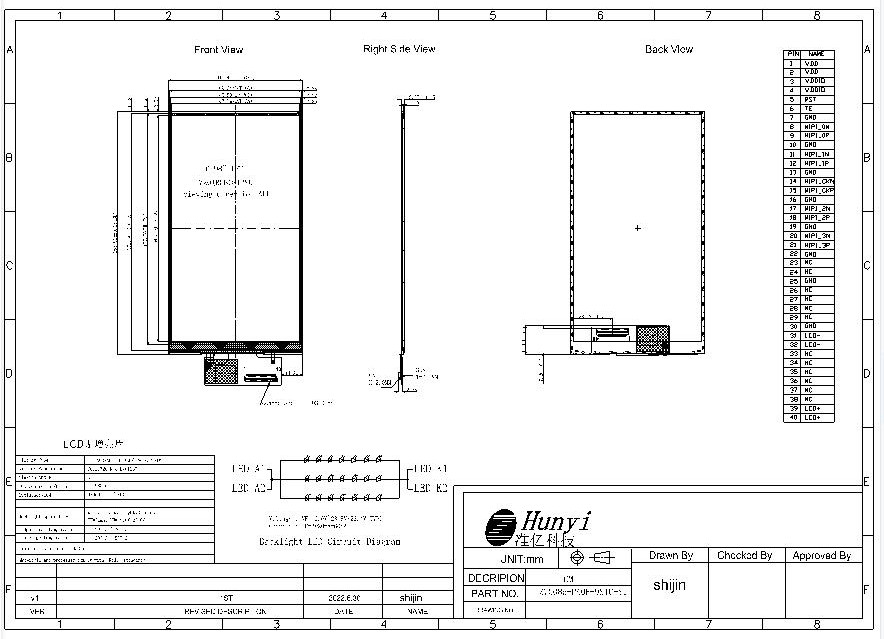

4 | LCM Outline Dimension (Without FPC） | 91.44 (W) × 165.91 (H) ×2.35 (T) | mm |
5 | LCD Outline Dimension | 89.94 (W) × 162.56 (H) × 0.7 (T) | mm |
6 | CG Outline Dimension (Without FPC） | 97.80 (W) × 235.35 (H) ×4.15 (T) | mm |
7 | LCD Active Area | 86.94 (W) × 154.56 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ILI9881C | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 4.0% | - |
14 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
15 | FPC Version | Z70010-P40F-I | - |
16 | Interface | MIPI | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -20°C~ 60°C | - |
19 | Storage Temperature | -30°C~ 70°C | - |
20 | Backlight Arrangement | LED/7 Series 3 Parallel (21 lights in total) | - |
21 | Luminance (LCM） | 370 TYP | nit |
22 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | VCI | POWER SUPPLY (3.3V） |
3-4 | IOVCC | I/O POWER SUPPLY (1.8V） |
5 | RESET | LCM RESET PIN |
6 | TE | Tearing Effect PIN |
7 | GND | Ground |
8 | MIPI_0N | Negative MIPI differential data input |
9 | MIPI_0P | Positive MIPI differential data input |
10 | GND | Ground |
11 | MIPI_1N | Negative MIPI differential data input |
12 | MIPI_1P | Positive MIPI differential data input |
13 | GND | Ground |
14 | MIPI_CKN | Negative MIPI differential CLOCK input |
15 | MIPI_CKP | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | MIPI_2N | Negative MIPI differential data input |
18 | MIPI_2P | Positive MIPI differential data input |
19 | GND | Ground |
20 | MIPI_3N | Negative MIPI differential data input |
21 | MIPI_3P | Positive MIPI differential data input |
22 | GND | Ground |
22-24 | NC | No Connection |
25 | GND | Ground |
26-29 | NC | No Connection |
30 | GND | Ground |
31-32 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33-38 | NC | No Connection |
39-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
