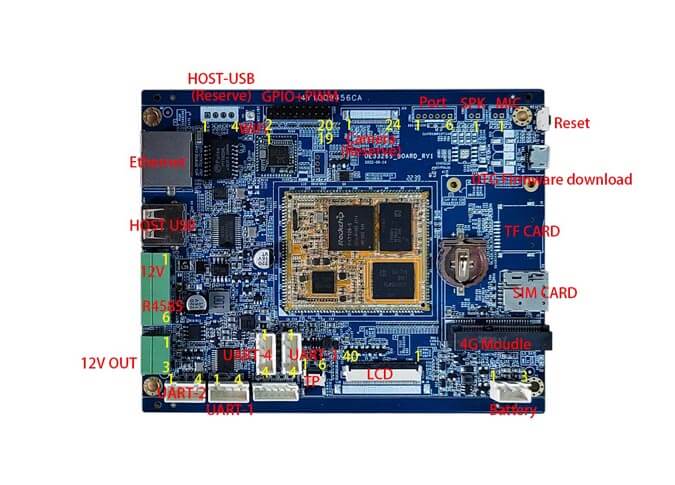

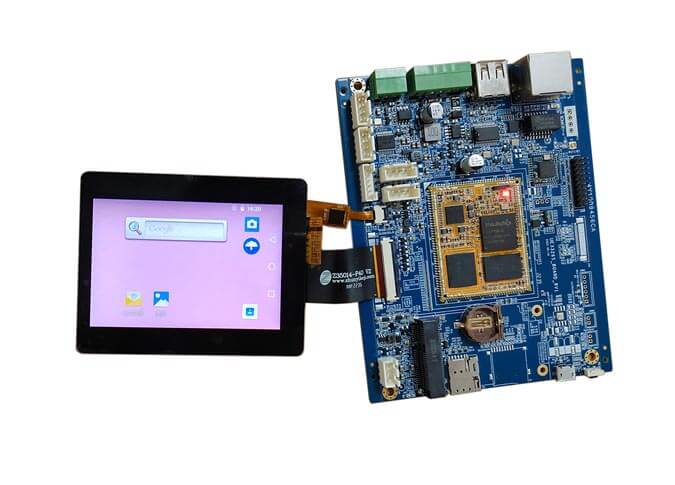

Utilisant le système Linux Core le plus récent, ce module d'écran tactile compact de 3.5 pouces est créé spécifiquement pour Raspberry Pi. C'est parfait pour les projets de bricolage à tout moment ou en tout lieu car il n'a pas besoin d'une alimentation électrique séparée ou d'un étui de transport. Le module est directement au sommet de Pi. Un stylet est également inclus avec l'écran pour interagir avec le petit écran.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 320 (H) × RGB × 240 (V) | pixels |
3 | Pixel Pitch | 73 (H) × 219 (V) | um |

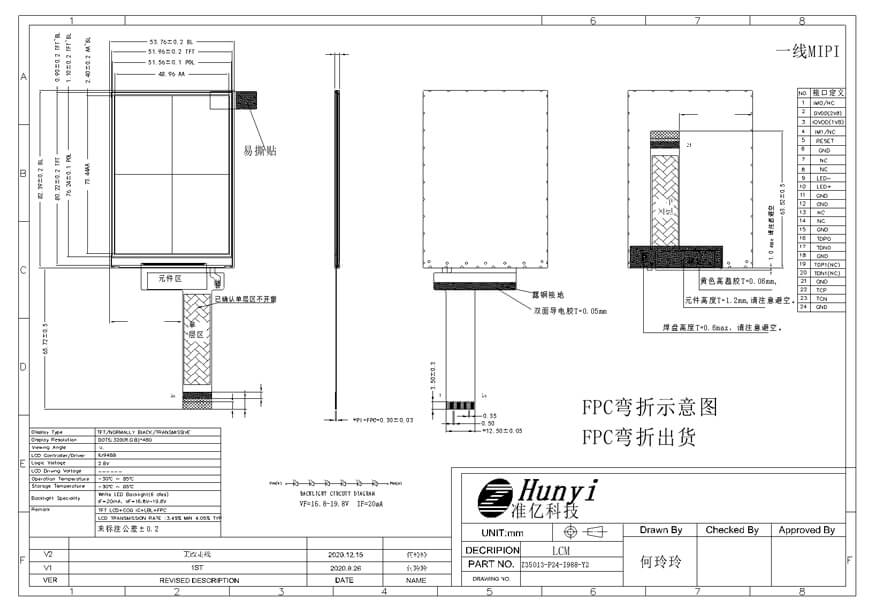

4 | LCM Outline Dimension (Without FPC） | 53.76 (W) × 82.39 (H) × 2.23 (T) | mm |
5 | LCD Outline Dimension | 51.96 (W) × 80.22 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 48.96 (W) × 73.44 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ILI9488 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.2% Min: 5.25% | - |
13 | LCD Contrast Ratio | Typ.: 1200 Min: 900 | - |
14 | FPC Version | Z35013-P24 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.020 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | IM0/NC | LCM IM PIN/No Connection |
2 | DVDD(2V8) | OWER SUPPLY (2.8V） |
3 | IOVDD(1V8) | I/O POWER SUPPLY (1.8V） |
4 | IM1/NC | LCM IM PIN/No Connection |
5 | RESET | LCM RESET PIN |
6 | GND | Ground |
7-8 | NC | No Connection |
9 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
10 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
11-12 | GND | Ground |
13-14 | NC | No Connection |
15 | GND | Ground |
16 | TDP0 | Positive MIPI differential data input |
17 | TDN0 | Negative MIPI differential data input |
18 | GND | Ground |
19 | TDP1(NC) | Positive MIPI differential data input/No Connection |
20 | TDN1(NC) | Negative MIPI differential data input/No Connection |
21 | GND | Ground |
22 | TCP | Positive MIPI differential CLOCK input |
23 | TCN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
RESET voltage should be consistent with IOVDD voltage, or there probably is black screen fault when power on. | ||
